| ← Установка контрольно-предохранительной аппаратуры | Клапан двойной защитный → |

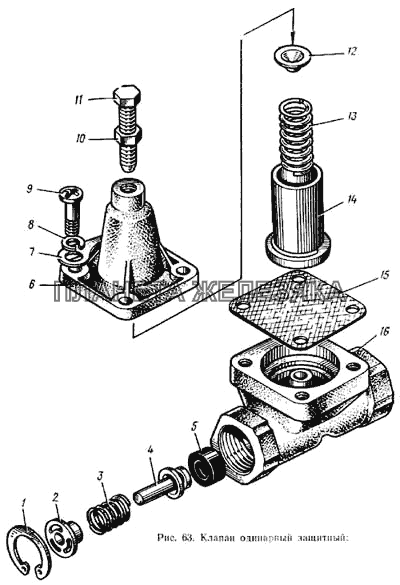

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 307758-П2 |
Кольцо упорное Подробнее |
|
|
| 2 | 100-3515026 |
Втулка пружины Подробнее |
|
|
| 3 | 100-3515025 |
Пружина Подробнее |
|
|
| 4 | 100-3515022 |
Корпус клапана Подробнее |
|
|
| 5 | 100-3515023 |
Кольцо клапана Подробнее |
|
|
| 6 | 100-3515040 |
Крышка клапана Подробнее |
|
|
| 7 | 100-3515049 |
Пластина Подробнее |
|
|
| 8 | 305887-П2 |
Шайба пружинная Подробнее |
|
|
| 9 | 302209-П29 |
Винт Подробнее |
|
|
| 10 | 250510-П29 |
Гайка Подробнее |
|
|
| 11 | 302204-П29 |
Винт крышки Подробнее |
|
|
| 12 | 100-3515034 |
Тарелка пружины Подробнее |
|
|
| 13 | 100-3515032 |
Пружина Подробнее |
|
|
| 14 | 100-3515030 |
Поршень Подробнее |
|
|
| 15 | 100-3515028-10 |
Мембрана Подробнее |
|
|
| 16 | 100-3515020 |
Корпус одинарного клапана Подробнее |
|
