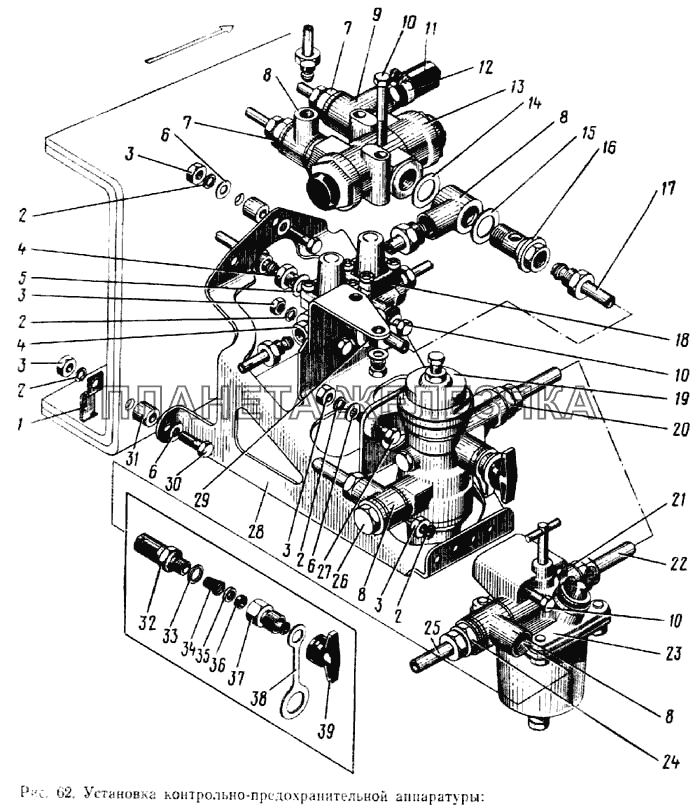

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100-3515320 |
Корпус патрубка клапана Подробнее |
|
||
| 100-3515322 |
Корпус патрубка клапана Подробнее |
|
||
| 133ВЯ-3512019 |
Кронштейн Подробнее |
|
||
| 250634-П29 |
Гайка Подробнее |
|
||
| 252141-П2 |
Шайба пружинная Подробнее |
|
||
| 262543-П8 |
Пробка Подробнее |
|
||
| 300300-П8 |
Штуцер ввертной Подробнее |
|
||
| 300365-П29 |
Штуцер Подробнее |
|
||
| 300368-П29 |
Штуцер ввертной Подробнее |
|
||
| 300384-П29 |
Штуцер ввертной Подробнее |
|
||
| 305264-П8 |
Штуцер Подробнее |
|
||
| 1 | 306817-П8 |
Скоба Подробнее |
|
|
| 2 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 2 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 3 | 250510-П29 |
Гайка Подробнее |
|
|
| 3 | 250510-П29 |
Гайка Подробнее |
|
|
| 4 | 300373-П29 |
Штуцер ввертной Подробнее |
|
|
| 5 | 305915-П |
Шайба Подробнее |
|
|
| 6 | 252005-П29 |
Шайба Подробнее |
|
|
| 7 | 301572-П29 |
Болт полый поворотного угольника двойного защитного клапана Подробнее |
|
|
| 8 | 300357-П29 |
Угольник проходной поворотный Подробнее |
|
|
| 9 | 300355-П29 |
Угольник поворотный Подробнее |
|
|
| 9 | 300357-П29 |
Угольник проходной поворотный Подробнее |
|
|
| 9 | 300373-П29 |
Штуцер ввертной Подробнее |
|
|
| 10 | 200273-П29 |
Болт Подробнее |
|
|
| 10 | 200273-П29 |
Болт Подробнее |
|
|
| 10 | 200273-П29 |
Болт Подробнее |
|
|
| 11 | 133ВЯ-3560320 |
Шланг Подробнее |
|
|
| 12 | 308764-П |
Хомут в сборе Подробнее |
|
|
 |
13 | 100-3515110 |
Клапан защитный двойной в сборе Подробнее |
|
| 14 | 305916-П |
Шайба Подробнее |
|
|
| 15 | 305917-П |
Шайба Подробнее |
|
|
| 16 | 301573-П29 |
Болт полый Подробнее |
|
|
| 17 | 133ВЯ-3360022 |
Трубка от воздушного баллона к тройному защитному клапану Подробнее |
|
|
 |
18 | 100-3515210 |
Клапан защитный тройной в сборе Подробнее |
|
 |
19 | 100-3512010 |
Регулятор давления в сборе Подробнее |
|
| 20 | 300377-П29 |
Штуцер ввертной Подробнее |
|
|
 |
21 | 100-3515310 |
Клапан контрольного вывода в сборе Подробнее |
|
| 21 | 305916-П |
Шайба Подробнее |
|
|
| 22 | 133ВЯ-3560008 |
Трубка от регулятора давления к предохранителю против замерзания Подробнее |
|
|
 |
23 | 100-3536010 |
Предохранитель против замерзания в сборе Подробнее |
|
| 24 | 301573-П29 |
Болт полый Подробнее |
|
|
| 25 | 133ГЯ-3560012 |
Трубка от предохранителя против замерзания к воздушному баллону Подробнее |
|
|
| 26 | 301570-П29 |
Болт полый Подробнее |
|
|
 |
27 | 201458-П29 |
Болт Подробнее |
|
| 28 | 133ВЯ-3512018 |
Кронштейн крепления контрольно-предохранительной аппаратуры в сборе Подробнее |
|
|
| 29 | 300377-П29 |
Штуцер ввертной Подробнее |
|
|
| 30 | 200266-П29 |
Болт крепления кронштейна Подробнее |
|
|
| 31 | 133ГЯ-3512017 |
Проставка кронштейна Подробнее |
|
|
| 32 | 100-3515330 |
Переходник клапана Подробнее |
|
|
| 33 | 303346-П |
Шайба уплотнительная Подробнее |
|
|
| 34 | 100-3515328 |
Пружина клапана Подробнее |
|
|
| 35 | 199-3515326 |
Колпачок уплотнителя Подробнее |
|
|
| 36 | 100-3515325 |
Уплотнитель клапана контрольного вывода Подробнее |
|
|
| 37 | 100-3515314 |
Патрубок клапана в сборе Подробнее |
|
|
| 38 | 100-3512069 |
Лента клапана Подробнее |
|
|
| 39 | 100-3512068 |
Гайка-барашек Подробнее |
|
