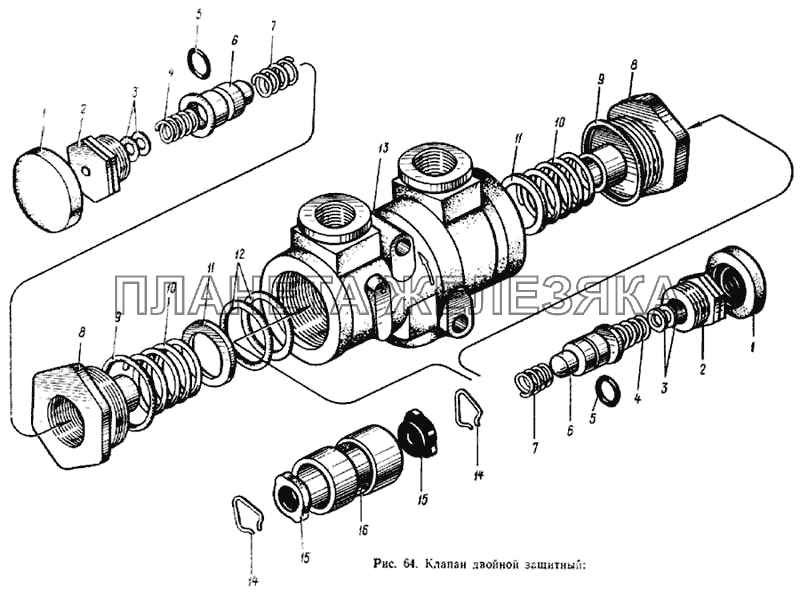

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100-3515124 |
Корпус клапана Подробнее |
|
||
| 1 | 100-3515145 |
Колпачок защитный Подробнее |
|
|
| 2 | 100-3515143 |
Пробка клапана Подробнее |
|
|
| 3 | 100-3515139 |
Шайба регулировочная толщиной 1 мм Подробнее |
|
|
| 3 | 100-3515141 |
Шайба регулировочная толщиной 0,5 мм Подробнее |
|
|
| 4 | 100-3515138 |
Пружина Подробнее |
|
|
| 5 | 100-3515135 |
О-образное кольцо Подробнее |
|
|
| 6 | 100-3515136 |
Поршень малый Подробнее |
|
|
| 7 | 100-3515125 |
Пружина Подробнее |
|
|
| 8 | 100-3515132 |
Крышка клапана Подробнее |
|
|
| 9 | 100-3515130 |
Кольцо Подробнее |
|
|
| 10 | 100-3515128 |
Пружина Подробнее |
|
|
| 11 | 100-3515127 |
Шайба Подробнее |
|
|
| 12 | 100-3515121 |
Кольцо корпуса Подробнее |
|
|
| 13 | 100-3515120 |
Корпус защитного двойного клапана Подробнее |
|
|
| 14 | 100-3515126 |
Кольцо упорное Подробнее |
|
|
| 15 | 100-3515123 |
Клапан поршня в сборе Подробнее |
|
|
| 16 | 100-3515122 |
Поршень большой корпуса защитного двойного клапана Подробнее |
|
