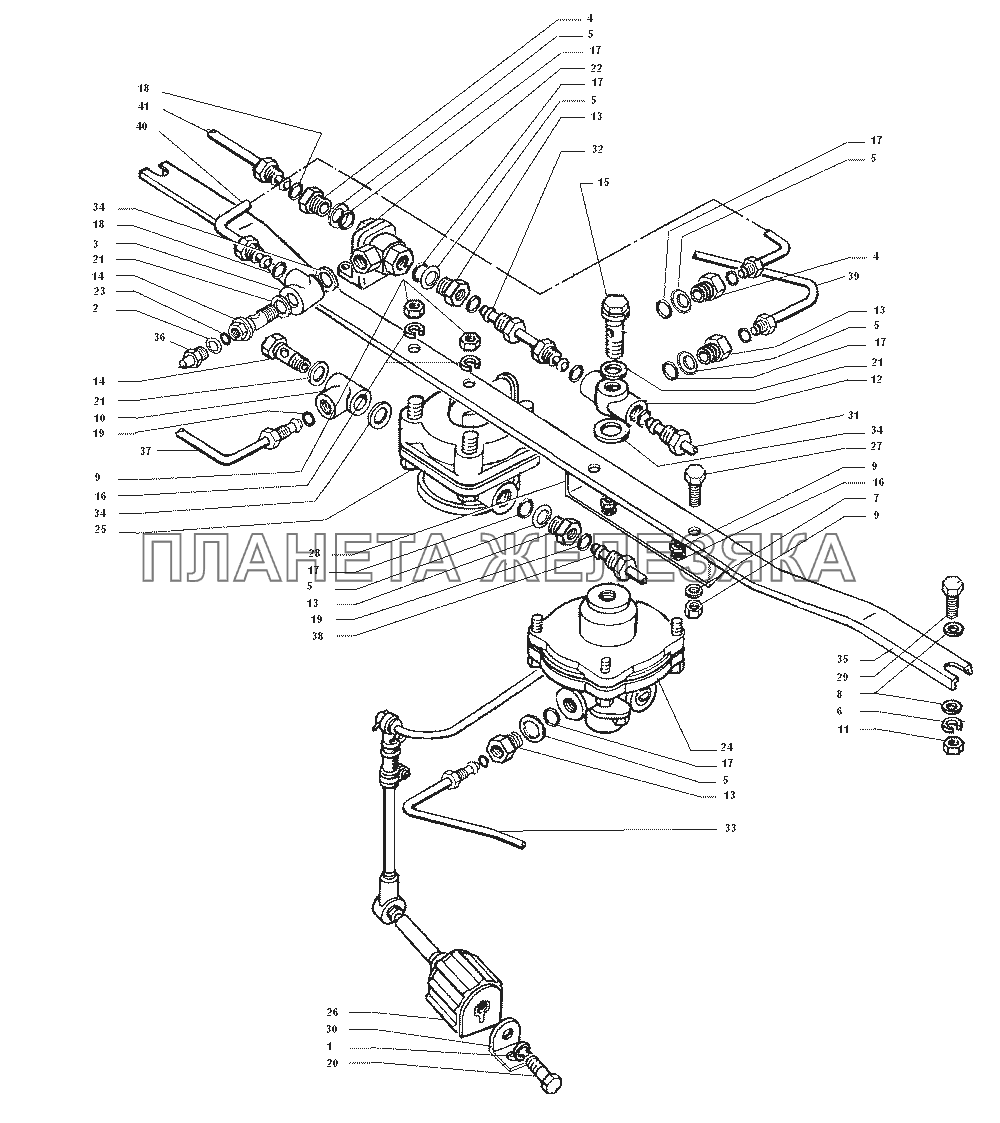

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 2 | 300461-01 |
Обойма Подробнее |
|
|
 |
3 | 300442-01 |
Угольник Подробнее |
|
 |
4 | 300376-П29 |
Штуцер ввертной Подробнее |
|
| 5 | 300464-01 |
Обойма Подробнее |
|
|
| 6 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 7 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 9 | 250510-П29 |
Гайка Подробнее |
|
|
| 10 | 300500-01 |
Угольник Подробнее |
|
|
| 11 | 250512-П29 |
Гайка Подробнее |
|
|
 |
12 | 300501-01 |
Тройник Подробнее |
|
| 13 | 300503-01 |
Штуцер Подробнее |
|
|
| 14 | 301570-П29 |
Болт полый Подробнее |
|
|
 |
15 | 301571-П29 |
Болт Подробнее |
|
| 16 | 305890-П2 |
Шайба пружинная специальная Подробнее |
|
|
| 17 | 306351-П |
Кольцо уплотнительное Подробнее |
|
|
| 18 | 485963 |
Кольцо уплотнительное Подробнее |
|
|
| 19 | 485964 |
Кольцо уплотнительное Подробнее |
|
|
 |
20 | 201538-П29 |
Болт Подробнее |
|
| 21 | 485980 |
Кольцо Подробнее |
|
|
 |
22 | 100-3562010 |
Клапан двухмагистральный перепускной в сборе Подробнее |
|
| 23 | 485977 |
Кольцо уплотнительное Подробнее |
|
|
| 24 | 100-3533110-10 |
Упругий элемент в сборе Подробнее |
|
|
 |
25 | 100-3518010 |
Клапан ускорительный в сборе Подробнее |
|
| 26 | 100-3533010-10 |
Регулятор тормозных сил в сборе Подробнее |
|
|
 |
27 | 201456-П29 |
Болт Подробнее |
|
| 28 | 433106-3533019 |
Кронштейн Подробнее |
|
|
 |
29 | 201499-П29 |
Болт Подробнее |
|
| 30 | 5301ФА-3533119 |
Кронштейн Подробнее |
|
|
| 31 | 5301ФА-3560212 |
Трубка от тормозного крана к регулятору тормозных сил в сборе Подробнее |
|
|
| 32 | 433106-3560216 |
Трубка соединительная Подробнее |
|
|
| 33 | 5301ФА-3560218 |
Трубка от регулятора тормозных сил к задним тормозным камерам в сборе Подробнее |
|
|
| 34 | 485981 |
Кольцо Подробнее |
|
|
| 35 | 130-3533017 |
Кронштейн Подробнее |
|
|
| 36 | 431410-3830300-01 |
Датчик аварийного давления воздуха в сборе Подробнее |
|
|
| 37 | 5301ФА-3560336 |
Трубка от ускорительного клапана к правой задней тормозной камере в сборе Подробнее |
|
|
| 38 | 5301ФА-3560334 |
Трубка от ускорительного клапана к левой задней тормозной камере в сборе Подробнее |
|
|
| 39 | 5301ФА-3560318 |
Трубка от тройного защитного клапана к ускорительному клапану в сборе Подробнее |
|
|
| 40 | 433106-3560316 |
Трубка от крана стояночного тормоза к ускорительному клапану четвертая Подробнее |
|
|
| 41 | 5301ФА-3560312 |
Трубка от крана стояночного тормоза к двухмагистральному клапану в сборе Подробнее |
|
