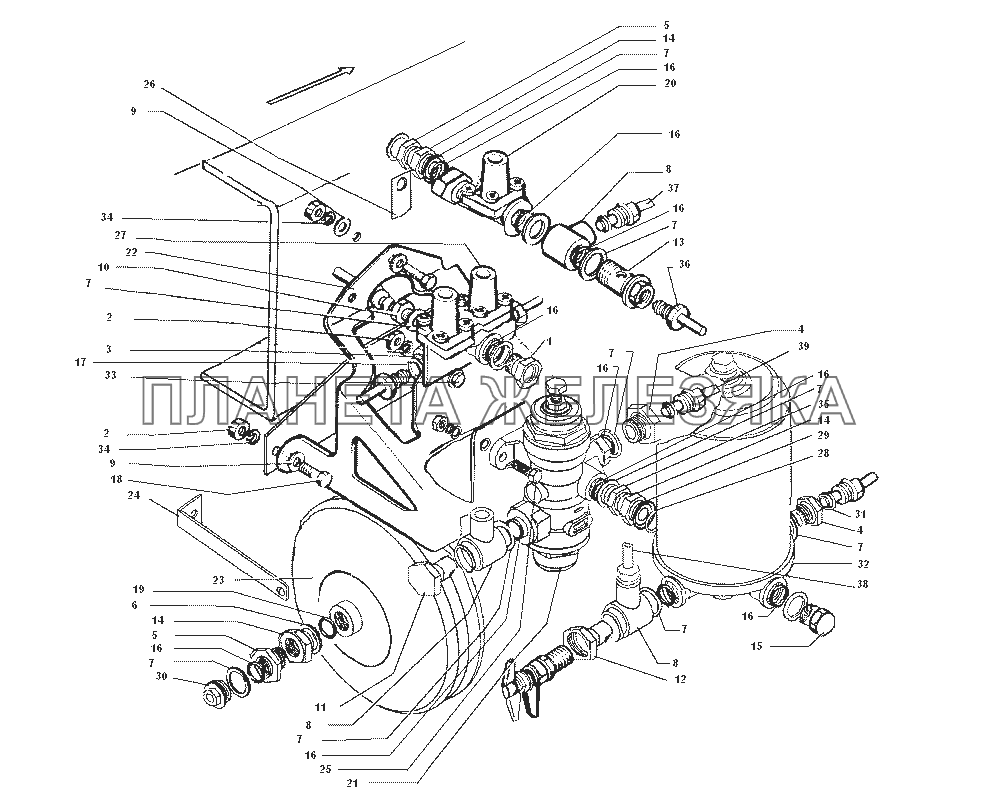

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
300442-01 |
Угольник Подробнее |
||
| 300517-П29 |
Угольник Подробнее |
|
||
| 301619-01 |
Болт полый Подробнее |
|
||
| 305950 |
Шайба Подробнее |
|
||
| 4331-3511019 |
Кронштейн Подробнее |
|
||
| 4331-3513083 |
Кронштейн Подробнее |
|
||
| 485964 |
Кольцо уплотнительное Подробнее |
|
||
| 485980 |
Кольцо Подробнее |
|
||
| 485981 |
Кольцо Подробнее |
|
||
| 1 | 300503-01 |
Штуцер Подробнее |
|
|
| 2 | 250510-П29 |
Гайка Подробнее |
|
|
| 3 | 300373-П29 |
Штуцер ввертной Подробнее |
|
|
 |
4 | 300376-П29 |
Штуцер ввертной Подробнее |
|
| 5 | 300415-П29 |
Штуцер Подробнее |
|
|
| 6 | 300463-01 |
Обойма Подробнее |
|
|
| 7 | 300464-01 |
Обойма Подробнее |
|
|
| 8 | 300500-01 |
Угольник Подробнее |
|
|
| 9 | 252005-П29 |
Шайба Подробнее |
|
|
| 10 | 300504-01 |
Штуцер Подробнее |
|
|
| 11 | 301570-П29 |
Болт полый Подробнее |
|
|
| 12 | 301573-П29 |
Болт полый Подробнее |
|
|
| 13 | 301605-01 |
Болт полый Подробнее |
|
|
| 14 | 303094-П29 |
Гайка Подробнее |
|
|
| 15 | 305062-П29 |
Пробка предохранительная Подробнее |
|
|
| 16 | 306351-П |
Кольцо уплотнительное Подробнее |
|
|
| 17 | 485963 |
Кольцо уплотнительное Подробнее |
|
|
 |
18 | 201462-П29 |
Болт Подробнее |
|
| 19 | 485979 |
Кольцо уплотнительное Подробнее |
|
|
| 20 | 100-3515012 |
Клапан защитный одинарный в сборе Подробнее |
|
|
| 21 | 100-3512010-20 |
Регулятор давления в сборе Подробнее |
|
|
| 22 | 4334-3512019 |
Кронштейн Подробнее |
|
|
| 23 | 4331-3513010-10 |
Баллон воздушный Подробнее |
|
|
| 24 | 4331-3513082 |
Кронштейн Подробнее |
|
|
 |
25 | 201458-П29 |
Болт Подробнее |
|
| 26 | 4331-3515019 |
Кронштейн Подробнее |
|
|
 |
27 | 100-3515210 |
Клапан защитный тройной в сборе Подробнее |
|
| 28 | 100-3522063 |
Кольцо Подробнее |
|
|
| 29 | 4331-3560069 |
Обойма Подробнее |
|
|
| 30 | 5301-3513023 |
Бобышка Подробнее |
|
|
| 31 | 433106-3560006 |
Трубка от воздушного баллона к влагомаслоотделителю в сборе Подробнее |
|
|
| 32 | 100-3511010 |
Влагомаслоотделитель в сборе Подробнее |
|
|
| 33 | 200273-П29 |
Болт Подробнее |
|
|
| 34 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 35 | 4331-3560067 |
Штуцер Подробнее |
|
|
| 36 | 433106-3560022 |
Трубка от одинарного защитного клапана к тройному клапану в сборе Подробнее |
|
|
| 37 | 432720-3560016 |
Трубка от воздушного баллона к одинарному защитному клапану в сборе Подробнее |
|
|
| 38 | 433106-3560012 |
Трубка от влагомаслоотделителя к конденсационному баллону в сборе Подробнее |
|
|
| 39 | 433106-3560008 |
Трубка от конденсационного баллона к регулятору давления в сборе Подробнее |
|
