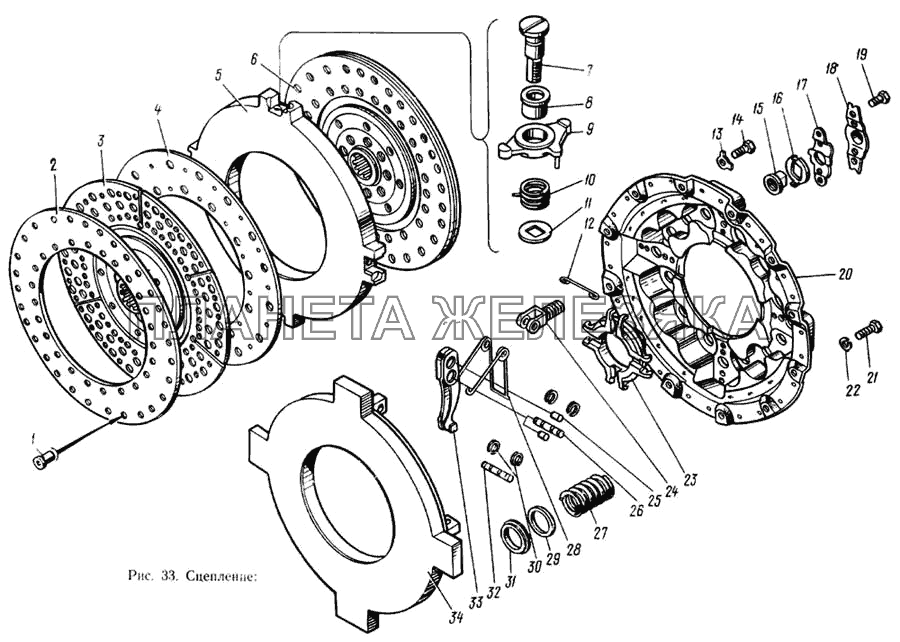

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/05327/03 |
Заклепка Подробнее |
|
||
| 1/05328/03 |
Заклепка Подробнее |
|
||
| 1/05329/03 |
Заклепка Подробнее |
|
||
| 1/30177/01 |
Заклепка крепления дисков демпфера Подробнее |
|
||
| 14.1601086 |
Рычаг оттяжной с вилкой и пружиной в сборе Подробнее |
|
||
| 14.1601092 |
Диск ведущий средний в сборе Подробнее |
|
||
| 14.1601122 |
Кожух сцепления с балансировочными пластинами в сборе Подробнее |
|
||
| 14.1601131 |
Диск ведомый с кольцами и фрикционными накладками в сборе Подробнее |
|
||
| 14.1601133 |
Диск ведомый сцепления Подробнее |
|
||
| 14.1601142 |
Ступица ведомого диска Подробнее |
|
||
| 14.1601143 |
Кольцо демпферное сцепления Подробнее |
|
||
| 14.1601150 |
Пружина демпфера Подробнее |
|
||
| 14.1601153 |
Диск демпфера Подробнее |
|
||
| 14.1601161 |
Обойма пружин демпфера Подробнее |
|
||
| 14.1601318 |
Пластина балансировочная кожуха сцепления Подробнее |
|
||
| 14.1601318-10 |
Пластина балансировочная кожуха сцепления Подробнее |
|
||
| 14.1601318-20 |
Пластина балансировочная кожуха сцепления Подробнее |
|
||
| 253570-П2 |
Заклепка крепления кольца Подробнее |
|
||
| 1 | 255885-П |
Заклепка крепления фрикционной накладки Подробнее |
|
|
| 2 | 14.1601138 |
Накладка сцепления фрикционная Подробнее |
|
|
| 3 | 14.1601132 |
Диск ведомый с кольцами демпфера в сборе Подробнее |
|
|
| 4 | 14.1601138 |
Накладка сцепления фрикционная Подробнее |
|
|
| 5 | 14.1601094 |
Диск ведущий средний Подробнее |
|
|
| 6 | 14.1601130 |
Диск ведомый сцепления в сборе Подробнее |
|
|
| 7 | 14.1601306 |
Ось отжимного рычага Подробнее |
|
|
| 8 | 14.1601310 |
Втулка отжимного рычага Подробнее |
|
|
| 9 | 14.1601300 |
Рычаг отжимной ведущего среднего диска Подробнее |
|
|
| 10 | 14.1601314 |
Пружина отжимного рычага Подробнее |
|
|
| 12 | 14.1601275 |
Петля пружины упорного кольца Подробнее |
|
|
| 13 | 870866-П29 |
Шайба стопорная Подробнее |
|
|
| 14 | 870010-П29 |
Болт крепления нажимного диска с кожухом в сборе к маховику Подробнее |
|
|
| 15 | 14.1601109 |
Гайка регулировочная вилки рычага нажимного диска Подробнее |
|
|
| 16 | 870865-П29 |
Шайба стопорная регулировочной ганки Подробнее |
|
|
| 17 | 14.1601110 |
Пластина опорная регулировочной гайки Подробнее |
|
|
| 18 | 14.1601111 |
Пластина запорная регулировочной гайки Подробнее |
|
|
| 19 | 1/60430/21 |
Болт Подробнее |
|
|
| 20 | 14.1601125 |
Кожух сцепления Подробнее |
|
|
| 21 | 370012-П29 |
Болт крепления нажимного диска с кожухом в сборе к маховику Подробнее |
|
|
| 22 | 1/05168/73 |
Шайба пружинная Подробнее |
|
|
 |
23 | 14.1601120 |
Кольцо упорное оттяжных рычагов Подробнее |
|
| 24 | 14.1601108 |
Вилка рычагов нажимного диска Подробнее |
|
|
| 25 | 14.1601270 |
Ролик игольчатый оттяжки рычагов и вилок рычагов нажимного диска Подробнее |
|
|
| 26 | 14.1601112 |
Ось пилки Подробнее |
|
|
| 27 | 14.1601115-10 |
Пружина нажимная сцепления Подробнее |
|
|
| 28 | 14.1601273 |
Пружина упорного кольца оттяжки рычагов Подробнее |
|
|
| 29 | 14.1601117 |
Шайба подкладки нажимной пружины Подробнее |
|
|
| 30 | 1/0880/73 |
Шайба стопорная Подробнее |
|
|
| 31 | 14.1601118 |
Подкладка нажимной пружины Подробнее |
|
|
| 32 | 14.1601113 |
Ось рычага нажимного диска Подробнее |
|
|
| 33 | 14.1601095 |
Рычаг оттяжной нажимного диска сцепления Подробнее |
|
|
| 34 | 14.1601093 |
Диск нажимной сцепления Подробнее |
|
