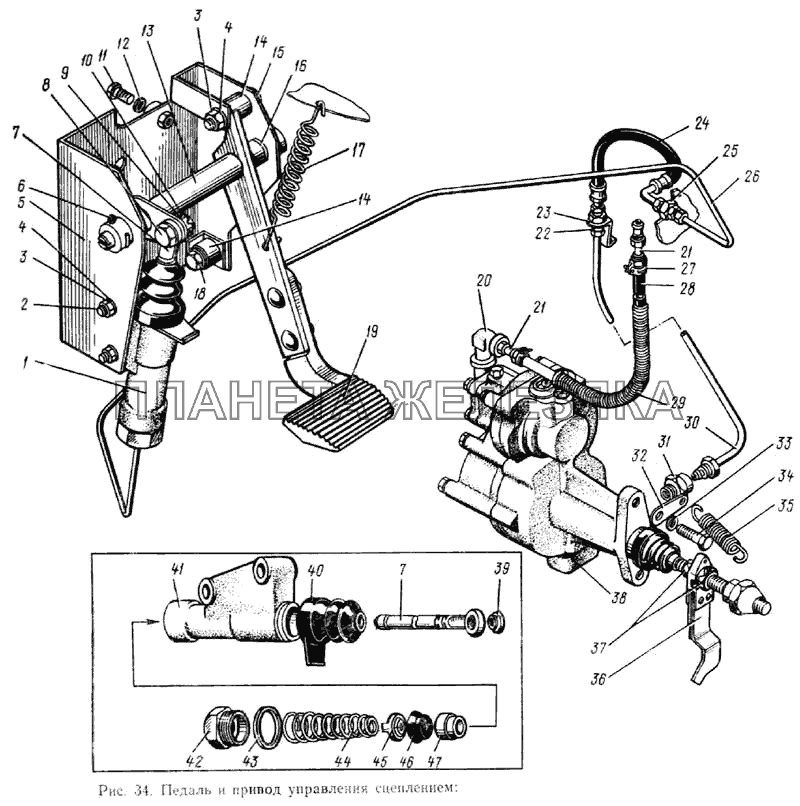

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/05343/03 |
Заклепка Подробнее |
|
||
| 133ВЯ-1602008 |
Педаль сцепления с кронштейном и главным цилиндром в сборе Подробнее |
|
||
| 133ВЯ-1609620 |
Шланг подвода воздуха к пневмогидравлическому усилителю в сборе Подробнее |
|
||
| 15.1772084 |
Упор клапана включения делителя передач Подробнее |
|
||
| 15.1772086 |
Основание упора клапана Подробнее |
|
||
| 15.1772088 |
Пластина упора клапана средняя Подробнее |
|
||
| 15.1772090 |
Пластина упора клапана малая Подробнее |
|
||
| 220082-П8 |
Винт Подробнее |
|
||
| 251084-П8 |
Гайка Подробнее |
|
||
| 252159-П2 |
Шайба пружинная Подробнее |
|
||
| 5320-1602518 |
Пружина главного цилиндра в сборе Подробнее |
|
||
| 870852-П29 |
Шайба замковая Подробнее |
|
||
| 1 | 133ВЯ-1602510 |
Главный цилиндр управления сцеплением в сборе Подробнее |
|
|
| 2 | 200322-П8 |
Болт Подробнее |
|
|
| 3 | 250512-П8 |
Гайка Подробнее |
|
|
| 3 | 250512-П8 |
Гайка Подробнее |
|
|
| 4 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 4 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 5 | 133ВЯ-1602063 |
Кронштейн оси педали в сборе Подробнее |
|
|
| 6 | 258071-П29 |
Шплинт оси педали сцепления Подробнее |
|
|
| 7 | 133ВЯ-1602568 |
Толкатель поршня главного цилиндра в сборе Подробнее |
|
|
| 8 | 133ВЯ-1602571 |
Палец толкателя главного цилиндра управления сцеплением Подробнее |
|
|
| 9 | 250875-П29 |
Гайка Подробнее |
|
|
| 10 | 258025-П29 |
Шплинт Подробнее |
|
|
| 11 | 201678-П29 |
Болт Подробнее |
|
|
| 12 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 13 | 133ВЯ-1602065 |
Ось педали сцепления Подробнее |
|
|
| 14 | 133ВЯ-1602070 |
Ограничитель хода педали сцепления Подробнее |
|
|
 |
15 | 200320-П8 |
Болт крепления ограничителя хода педали сцепления Подробнее |
|
 |
16 | 133ВЯ-1602023 |
Шайба упорная ступицы педали сцепления и тормоза Подробнее |
|
 |
17 | 130-1602034 |
Пружина оттяжная педалей сцепления и тормоза Подробнее |
|
| 18 | 252006-П29 |
Шайба Подробнее |
|
|
| 19 | 133ВЯ-1602010 |
Педаль сцепления в сборе Подробнее |
|
|
| 20 | 300388-П29 |
Угольник ввертной Подробнее |
|
|
| 21 | 130-3810084 |
Наконечник шланга в сборе Подробнее |
|
|
| 22 | 133ВЯ-1602603 |
Штуцер соединительный привода управления сцеплением Подробнее |
|
|
| 23 | 133ВЯ-1602601 |
Скоба шланга привода управления сцеплением Подробнее |
|
|
| 24 | 133ВЯ-1602590 |
Шланг привода управления сцеплением в сборе Подробнее |
|
|
| 25 | 250636-П |
Гайка Подробнее |
|
|
| 26 | 133ВЯ-1602588 |
Трубка от главного цилиндра управления сцеплением Подробнее |
|
|
| 27 | 288000-П8 |
Хомут Подробнее |
|
|
| 28 | 138-4408251 |
Шланг подвода воздуха к пневмогидравлическому усилителю Подробнее |
|
|
| 29 | 133ВЯ-1609628 |
Оболочка шланга Подробнее |
|
|
| 30 | 133ВЯ-1602592 |
Трубка привода управления сцеплением в сборе Подробнее |
|
|
| 31 | 133ВЯ-1609621 |
Переходной штуцер Подробнее |
|
|
| 32 | 133ВЯ-1602157 |
Скоба оттяжной пружины рычага пилки выключения сцепления Подробнее |
|
|
| 33 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 34 | 200395-П29 |
Болт Подробнее |
|
|
| 35 | 133ВЯ-1602160 |
Пружина оттяжная рычага вилки выключения сцепления Подробнее |
|
|
 |
36 | 15.1772080 |
Упор клапана включения делителя передач в сборе Подробнее |
|
| 37 | 1/61036/11 |
Гайка Подробнее |
|
|
| 38 | 133ВЯ-1609510 |
Усилитель пневмогидравлический привода сцепления Подробнее |
|
|
| 39 | 133ВЯ-1602573 |
Втулка пальца толкателя главного цилиндра Подробнее |
|
|
 |
40 | 5320-1602543 |
Чехол защитный главного цилиндра Подробнее |
|
| 41 | 133ВЯ-1602513 |
Главный цилиндр управления сцеплением Подробнее |
|
|
| 42 | 5320-1602529 |
Пробка главного цилиндра Подробнее |
|
|
| 43 | 5320-1602531 |
Прокладка пробки главного цилиндра Подробнее |
|
|
 |
44 | 5320-1602519 |
Пружина главного цилиндра Подробнее |
|
| 45 | 5320-1602525 |
Держатель пружины главного цилиндра Подробнее |
|
|
 |
46 | 5320-1602517 |
Манжета поршня главного цилиндра Подробнее |
|
| 47 | 5320-1602515 |
Поршень главного цилиндра Подробнее |
|
