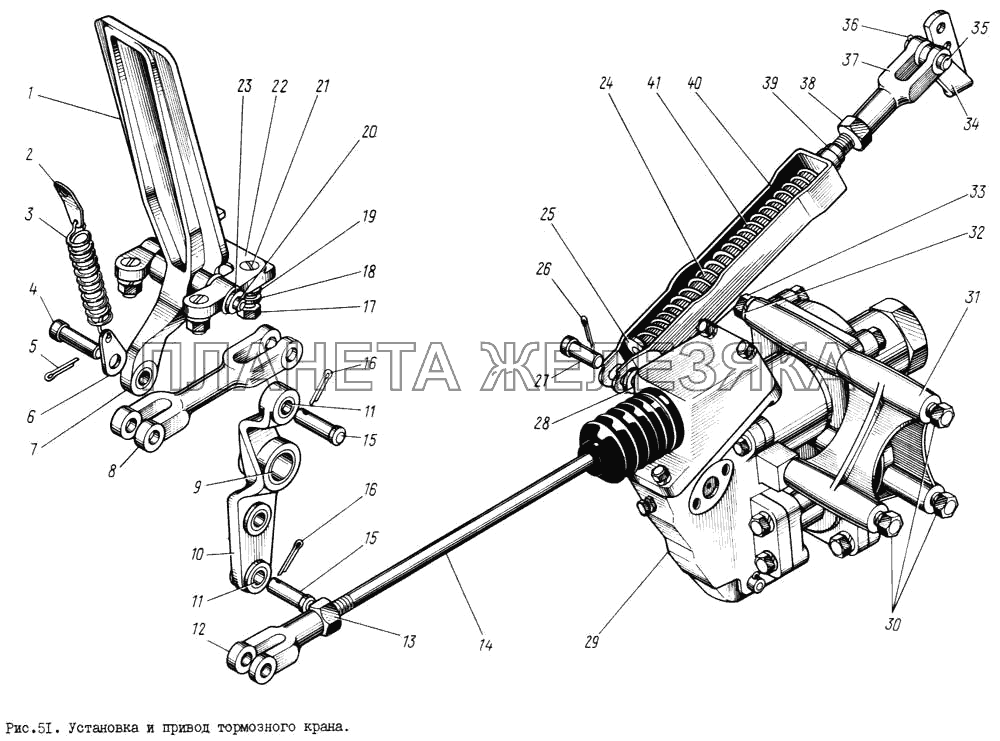

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 130-3504010-А |
Педаль ножного тормоза в сборе Подробнее |
|
|
| 2 | 130-3504045 |
Звено оттяжной пружины Подробнее |
|
|
| 3 | 130-3504094 |
Пружина оттяжная педали тормоза Подробнее |
|
|
| 4 | 260060-П8 |
Палец Подробнее |
|
|
| 5 | 258040-П8 |
Шплинт Подробнее |
|
|
| 6 | 130-3504095 |
Звено оттяжной пружины Подробнее |
|
|
| 7 | 305100-П |
Втулка Подробнее |
|
|
| 8 | 130-3504052 |
Тяга педали тормоза в сборе Подробнее |
|
|
| 9 | 130-3504027 |
Втулка оси рычага Подробнее |
|
|
| 10 | 130-3504060 |
Рычаг управления тормозным краном Подробнее |
|
|
| 11 | 305100-П |
Втулка Подробнее |
|
|
| 12 | 307025-01 |
Вилка регулировочная Подробнее |
|
|
| 13 | 250513-П8 |
Гайка Подробнее |
|
|
| 14 | 130-3504065 |
Тяга привода тормозного крана в сборе Подробнее |
|
|
| 15 | 260058-П8 |
Палец Подробнее |
|
|
| 16 | 258038-П8 |
Шплинт Подробнее |
|
|
| 17 | 250510-П8 |
Гайка Подробнее |
|
|
| 18 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 19 | 305525-П8 |
Шайба Подробнее |
|
|
| 20 | 130-3504145 |
Ось педали тормоза Подробнее |
|
|
| 21 | 221666-П8 |
Винт Подробнее |
|
|
| 22 | 130-3504050 |
Кронштейн педали тормоза Подробнее |
|
|
| 23 | 130-3504147 |
Чека оси педали тормоза Подробнее |
|
|
| 24 | 130-3504154-А |
Тяга ручного привода тормозного крана в сборе Подробнее |
|
|
| 25 | 130-3504167 |
Шайба направляющая Подробнее |
|
|
| 26 | 258038-П8 |
Шплинт Подробнее |
|
|
| 27 | 260033-П8 |
Палец тяги Подробнее |
|
|
| 28 | 252005-П8 |
Шайба Подробнее |
|
|
| 29 | 131-3514010-Б |
Кран тормозной в сборе Подробнее |
|
|
| 30 | 301375-П8 |
Болт крепления тормозного крана Подробнее |
|
|
| 31 | 164АР-3504141 |
Опора тормозного крана Подробнее |
|
|
| 32 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 33 | 250512-П8 |
Гайка Подробнее |
|
|
| 34 | 131-3508235 |
Ушко тяги привода тормозного крана Подробнее |
|
|
| 35 | 260058-П8 |
Палец Подробнее |
|
|
| 36 | 258038-П8 |
Шплинт Подробнее |
|
|
| 37 | 307026-01 |
Вилка Подробнее |
|
|
| 38 | 250513-П8 |
Гайка Подробнее |
|
|
| 39 | 130-3504155-Б |
Тяга ручного привода в сборе Подробнее |
|
|
| 40 | 130-3504161 |
Скоба тяги Подробнее |
|
|
| 41 | 164АР-3504171 |
Пружина тяги Подробнее |
|
