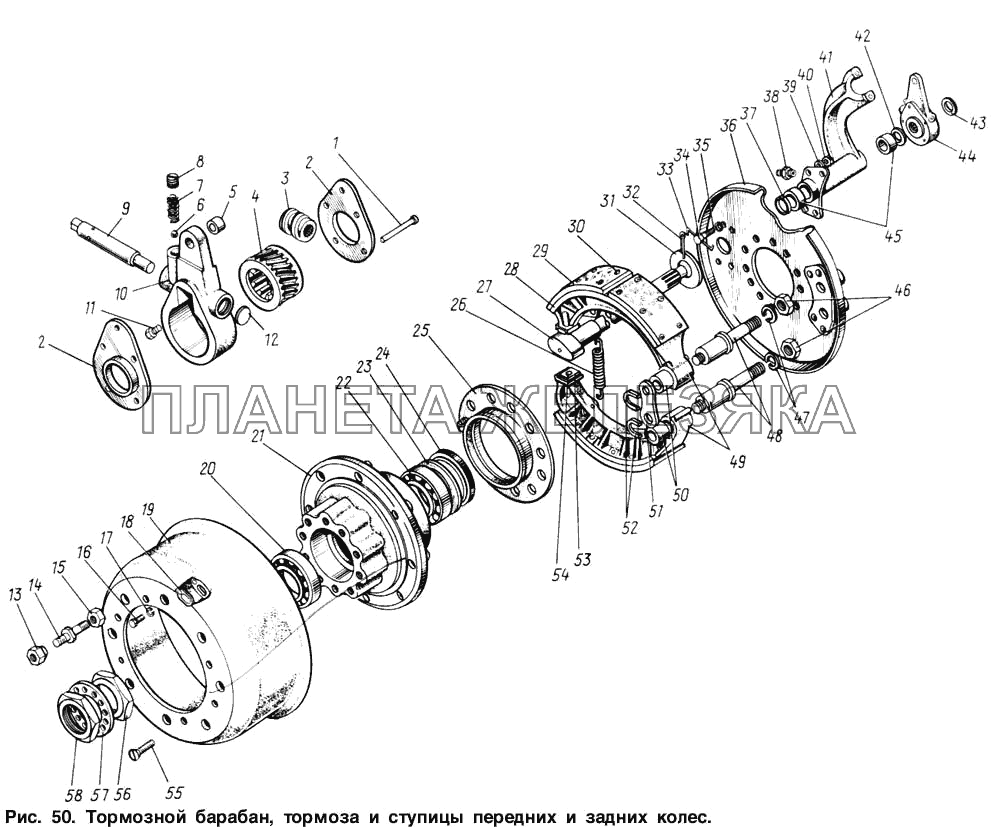

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 131-3103004 |
Ступица с тормозным барабаном, уплотнителем, подшипниками и гайками колеса правая в сборе Подробнее |
|
||
| 131-3103005 |
Ступица с тормозным барабаном, уплотни-телем, подшипниками и гайками колеса левая в сборе Подробнее |
|
||
| 1 | 304103-П |
Заклепка Подробнее |
|
|
| 2 | 120-3501143 |
Крышка корпуса регулировочного рычага Подробнее |
|
|
| 3 | 120-3501141 |
Червяк регулировочного рычага Подробнее |
|
|
| 4 | 120-3501140 |
Шестерня регулировочного рычага Подробнее |
|
|
| 5 | 120-3501139 |
Втулка регулировочного рычага Подробнее |
|
|
| 6 | 306207-П |
Шарик-фиксатор Подробнее |
|
|
| 7 | 120-3501144 |
Пружина Подробнее |
|
|
| 8 | 305002-П |
Пробка Подробнее |
|
|
| 9 | 120-3501142 |
Ось червяка Подробнее |
|
|
| 10 | 120-3502137 |
Корпус рычага задних тормозов в сборе Подробнее |
|
|
| 11 | 262541-П8 |
Пробка коническая Подробнее |
|
|
| 12 | 260305-П8 |
Заглушка Подробнее |
|
|
| 13 | 120-3103018 |
Гайка Подробнее |
|
|
 |
13 | 120-3103019 |
Гайка (левая резьба) Подробнее |
|
| 14 | 123В-3103070 |
Шпилька ступицы колеса (правая резьба) Подробнее |
|
|
| 14 | 123В-3103071 |
Шпилька ступицы колеса (левая резьба) Подробнее |
|
|
 |
15 | 250565-П8 |
Гайка Подробнее |
|
| 16 | 201454-П8 |
Болт Подробнее |
|
|
| 17 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 18 | 157-3501075 |
Заглушка регулировочной щели тормозного барабана Подробнее |
|
|
| 19 | 131-3501070 |
Барабан ножного тормоза Подробнее |
|
|
| 20 | 120-2403036 |
Подшипник ступицы колеса наружный в сборе Подробнее |
|
|
| 21 | 131-3103015 |
Ступица колеса Подробнее |
|
|
| 22 | 485437-П |
Подшипник Подробнее |
|
|
| 23 | 131-3103095-А |
Кольцо уплотнителя предохранительное Подробнее |
|
|
 |
24 | 307654-П |
Манжета ступицы колеса в сборе Подробнее |
|
| 25 | 131-3103058 |
Уплотнитель ступицы колеса наружный правый Подробнее |
|
|
| 25 | 131-3103059 |
Уплотнитель ступицы колеса наружный левый Подробнее |
|
|
 |
26 | 150В-3501035 |
Пружина оттяжная тормозных колодок Подробнее |
|
| 27 | 131-3501110 |
Кулак тормоза разжимной правый Подробнее |
|
|
| 27 | 131-3501111 |
Кулак тормоза разжимной левый Подробнее |
|
|
| 28 | 131-3501095-Б2 |
Колодка тормоза Подробнее |
|
|
| 29 | 131-3501105-10 |
Накладка колодки ножного тормоза фрикционная Подробнее |
|
|
| 30 | 304117-П8 |
Заклепка крепления накладки Подробнее |
|
|
| 31 | 120-3501130 |
Шайба колодок тормоза опорная Подробнее |
|
|
| 32 | 258084-П8 |
Шплинт Подробнее |
|
|
| 33 | 123В-3502131 |
Шплинт-проволока Подробнее |
|
|
| 34 | 301093-П8 |
Болт Подробнее |
|
|
| 35 | 252007-П8 |
Шайба регулировочная Подробнее |
|
|
| 36 | 131-3501012 |
Щит ножного тормоза правый в сборе Подробнее |
|
|
| 36 | 131-3501013 |
Щит ножного тормоза левый в сборе Подробнее |
|
|
| 37 | 131-3501249 |
Кольцо разжимного кулака уплотнительное Подробнее |
|
|
| 38 | 304814-П |
Масленка в сборе Подробнее |
|
|
| 39 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 40 | 250514-П8 |
Гайка Подробнее |
|
|
| 41 | 131-3501120 |
Кронштейн тормозной камеры правый в сборе Подробнее |
|
|
| 41 | 131-3501121 |
Кронштейн тормозной камеры левый в сборе Подробнее |
|
|
| 42 | 120-3501116 |
Шайба регулировочная Подробнее |
|
|
| 43 | 120-3501118 |
Шайба разжимного кулака тормоза Подробнее |
|
|
 |
44 | 120-3502136 |
Рычаг тормоза регулировочный в сборе Подробнее |
|
 |
45 | 130-3501126 |
Втулка кронштейна разжимного кулака заднего тормоза Подробнее |
|
| 46 | 250640-П8 |
Гайка Подробнее |
|
|
| 47 | 252141-П2 |
Шайба пружинная Подробнее |
|
|
| 48 | 120-3502132 |
Ось колодки переднего тормоза Подробнее |
|
|
| 49 | 131-3501090-А2 |
Колодка тормоза в сборе Подробнее |
|
|
| 50 | 164-3502108 |
Втулка колодки Подробнее |
|
|
| 51 | 123В-3501133 |
Накладка осей колодок Подробнее |
|
|
| 52 | 120-3501134 |
Чека оси ролика Подробнее |
|
|
| 53 | 164-3501107 |
Щека колодки тормоза Подробнее |
|
|
| 53 | 302148-П29 |
Винт крепления барабана Подробнее |
|
|
| 54 | 221666-П8 |
Винт Подробнее |
|
|
| 56 | 120-2401054 |
Гайка подшипников ступицы колеса внутренняя в сборе Подробнее |
|
|
| 57 | 157-2401050 |
Шайба замочная Подробнее |
|
|
| 58 | 120-2401052 |
Гайка подшипников ступицы колеса наружная Подробнее |
|
