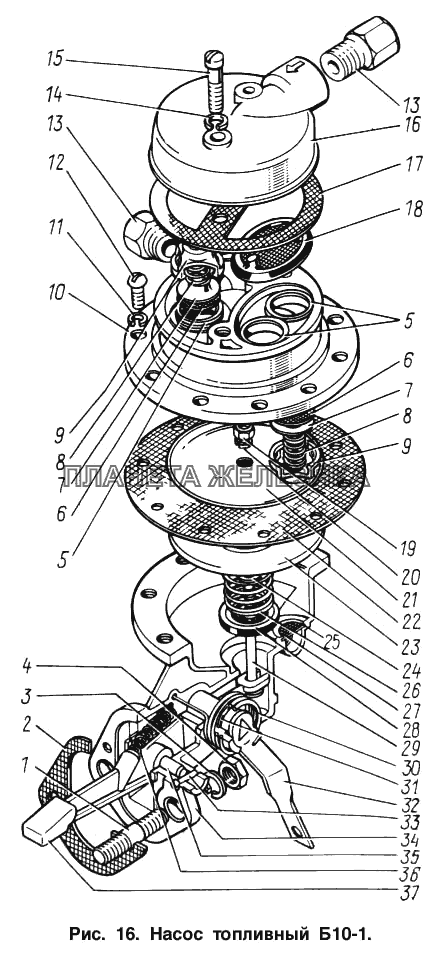

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130Т-1106015-Б |
Головка топливного насоса с клапанами в сборе Подробнее |
|
||
| 130Т-1106050 |
Диафрагма с толкателем в сборе Подробнее |
|
||
| 1 | 307156-П8 |
Шпилька Подробнее |
|
|
| 2 | 111-1106170 |
Прокладка топливного насоса Подробнее |
|
|
| 3 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 4 | 303112-П8 |
Гайка Подробнее |
|
|
| 5 | 130-1106024 |
Седло клапана Подробнее |
|
|
| 6 | 130-1106026-В |
Клапан топливного бака Подробнее |
|
|
| 7 | 130-1106023-Б |
Пластина клапана Подробнее |
|
|
| 8 | 130-1106028 |
Пружина клапана Подробнее |
|
|
| 9 | 130-1106027-Б |
Обойма клапана Подробнее |
|
|
| 10 | 130Т-1106018-Б |
Головка топливного насоса Подробнее |
|
|
| 11 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 12 | 220080-П8 |
Винт Подробнее |
|
|
| 13 | 300304-П8 |
Штуцер Подробнее |
|
|
| 14 | 252154-П2 |
Шайба пружинная Подробнее |
|
|
| 15 | 222532-П8 |
Винт Подробнее |
|
|
| 16 | 130-1106036-Б |
Крышка-демпфер Подробнее |
|
|
| 17 | 130-1106037 |
Прокладка крышки топливного насоса Подробнее |
|
|
| 18 | 130Т-1106045-Б |
Фильтр топливного насоса Подробнее |
|
|
| 19 | 250464-П8 |
Гайка Подробнее |
|
|
| 20 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 21 | 130Т-1106057-А |
Шайба диафрагмы верхняя Подробнее |
|
|
| 22 | 130Т-1106051 |
Диск диафрагмы топливного насоса Подробнее |
|
|
| 23 | 130Т-1106146-А |
Шайба диафрагмы нижняя Подробнее |
|
|
| 24 | 130-1106056 |
Шайба толкателя Подробнее |
|
|
| 25 | 130Т-1106096 |
Шайба-сетка Подробнее |
|
|
| 26 | 130Т-1106061 |
Пружина диафрагмы Подробнее |
|
|
| 27 | 130-1106097 |
Сетка фильтра Подробнее |
|
|
| 28 | 130Т-1106178 |
Манжета толкателя Подробнее |
|
|
| 29 | 130Т-1106055 |
Толкатель в сборе Подробнее |
|
|
| 30 | 130-1106099-Б |
Пружина Подробнее |
|
|
| 31 | 485-4223029-Б |
Манжета Подробнее |
|
|
| 32 | 130-1106095-Б2 |
Валик ручного привода в сборе Подробнее |
|
|
| 33 | 252948-П8 |
Заклепка Подробнее |
|
|
| 34 | 130Т-1106094-В |
Корпус топливного насоса Подробнее |
|
|
| 35 | 130-1106128-Б |
Ось коромысла Подробнее |
|
|
| 36 | 11-1013 |
Пружина возвратная коромысла Подробнее |
|
|
| 37 | 130-1106078-Б |
Коромысло привода Подробнее |
|
