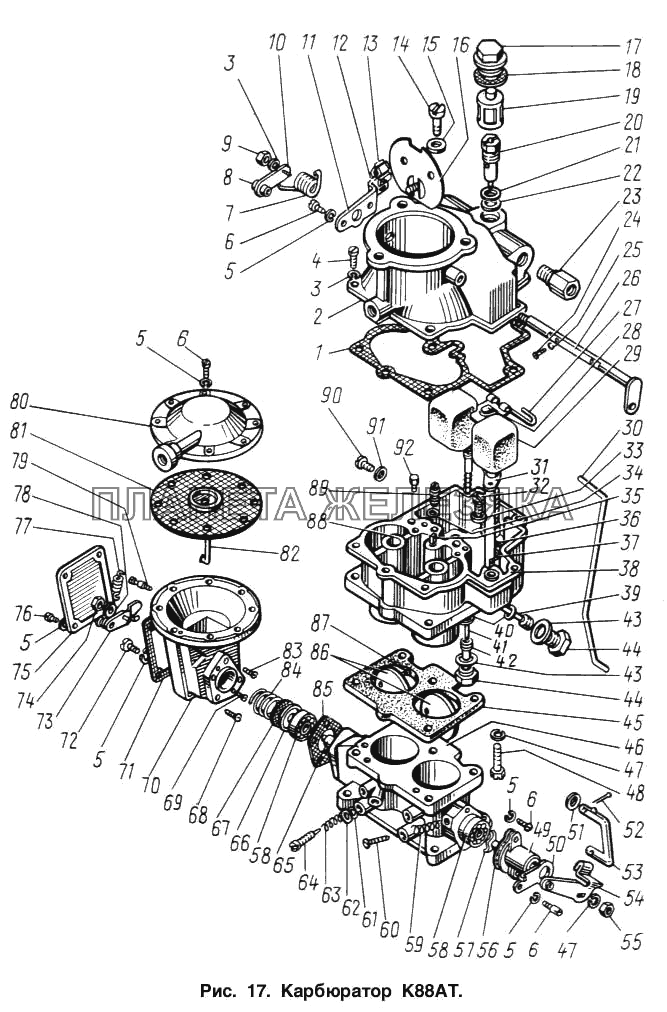

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-1107400-90 |
Корпус поплавковой камеры в сборе Подробнее |
|
||
| 1 | 130-1107085-01 |
Прокладка корпуса поплавковой камеры Подробнее |
|
|
| 2 | 130-1107322-В |
Корпус верхний Подробнее |
|
|
| 3 | 252154-П2 |
Шайба пружинная Подробнее |
|
|
| 3 | 252154-П2 |
Шайба пружинная Подробнее |
|
|
| 4 | 222525-П8 |
Винт Подробнее |
|
|
| 5 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 5 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 5 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 5 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 5 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 6 | 220078-П29 |
Винт Подробнее |
|
|
| 6 | 220078-П29 |
Винт Подробнее |
|
|
| 6 | 220078-П29 |
Винт Подробнее |
|
|
| 6 | 220078-П29 |
Винт Подробнее |
|
|
| 7 | 121-1107260 |
Пружина валика Подробнее |
|
|
| 8 | 301052-П8 |
Болт Подробнее |
|
|
| 9 | 250508-П8 |
Гайка Подробнее |
|
|
| 10 | 130-1107250-А |
Рычаг воздушной заслонки в сборе Подробнее |
|
|
| 11 | 121-1107270-А |
Кронштейн троса воздушной заслонки Подробнее |
|
|
| 12 | 301047-П8 |
Болт Подробнее |
|
|
| 13 | 121-1107274 |
Зажим троса Подробнее |
|
|
| 14 | 121-1107447 |
Винт канала иглы Подробнее |
|
|
| 15 | 11-1046 |
Прокладка Подробнее |
|
|
| 16 | 130-1107230-Г2 |
Заслонка воздушная в сборе Подробнее |
|
|
| 17 | 130-1107342 |
Пробка фильтра подачи топлива Подробнее |
|
|
| 18 | К80-1107343 |
Прокладка фильтра подачи топлива Подробнее |
|
|
| 19 | 130-1107780 |
Фильтр топливный в сборе Подробнее |
|
|
| 20 | 130-1107670 |
Клапан подачи топлива в сборе Подробнее |
|
|
| 21 | 120Д-1107247 |
Прокладка клапана подачи топлива Подробнее |
|
|
| 22 | 110-1106021 |
Прокладка Подробнее |
|
|
| 23 | 300304-П8 |
Штуцер Подробнее |
|
|
| 24 | 220050-П8 |
Винт Подробнее |
|
|
| 25 | 252132-П2 |
Шайба пружинная Подробнее |
|
|
| 26 | 130-1107240-В2 |
Валик воздушной заслонки в сборе Подробнее |
|
|
| 27 | 121-1107627 |
Ось рычажка поплавка Подробнее |
|
|
| 28 | 130-1107656 |
Рычаг поплавка Подробнее |
|
|
| 29 | 130-1107625 |
Поплавок с рычагом в сборе Подробнее |
|
|
| 30 | 130-1107554 |
Тяга рычага связи Подробнее |
|
|
| 31 | 130-1107120-Б |
Поршень насоса в сборе Подробнее |
|
|
| 32 | 130-1107444-21 |
Жиклер главный Подробнее |
|
|
| 33 | К80-1107447-А |
Прокладка главного жиклера Подробнее |
|
|
| 34 | 130-1107408 |
Прокладка жиклера холостого хода Подробнее |
|
|
| 35 | 110-1107221 |
Игла насоса ускорения Подробнее |
|
|
| 36 | 121-1107441 |
Кольцо клапана запорное Подробнее |
|
|
| 37 | 121-1107428 |
Клапан насоса ускорения шариковый впускной Подробнее |
|
|
| 38 | 130-1107422-70 |
Корпус поплавковой камеры Подробнее |
|
|
| 39 | 130-1107442-Б |
Жиклер полной мощности Подробнее |
|
|
| 40 | 110-1107073 |
Прокладка механического экономайзера и жиклера холостого хода Подробнее |
|
|
| 40 | 110-1107073 |
Прокладка механического экономайзера и жиклера холостого хода Подробнее |
|
|
| 41 | 130-1107208-Б |
Толкатель экономайзера Подробнее |
|
|
| 42 | 130-1107210-15 |
Экономайзер механический в сборе Подробнее |
|
|
| 43 | 130-1107184 |
Прокладка уплотнительная пробок Подробнее |
|
|
| 43 | 130-1107184 |
Прокладка уплотнительная пробок Подробнее |
|
|
| 44 | 130-1107214-10 |
Пробка канала экономайзера Подробнее |
|
|
| 44 | 130-1107214-10 |
Пробка канала экономайзера Подробнее |
|
|
| 45 | 130-1107089 |
Прокладка корпуса смесительной камеры Подробнее |
|
|
| 46 | 130-1107507-В2 |
Корпус смесительной камеры Подробнее |
|
|
| 47 | 252155-П2 |
Шайба пружинная Подробнее |
|
|
| 47 | 252155-П2 |
Шайба пружинная Подробнее |
|
|
| 48 | 121-1107042 |
Болт крепления смесительной камеры Подробнее |
|
|
| 49 | 130-1107533-Г |
Корпус привода дроссельных заслонок в сборе Подробнее |
|
|
| 50 | 130-1107553 |
Рычаг связи дроссельных заслонок Подробнее |
|
|
| 51 | 252153-П2 |
Шайба пружинная Подробнее |
|
|
| 52 | 258000-П29 |
Шплинт Подробнее |
|
|
| 53 | 130-1007142-В2 |
Тяга насоса ускорения Подробнее |
|
|
| 54 | 130-1107541-Е |
Рычаг привода Подробнее |
|
|
| 55 | 250510-П8 |
Гайка Подробнее |
|
|
| 56 | 130-1107502 |
Прокладка корпуса привода дроссельных заслонок карбюратора Подробнее |
|
|
| 57 | 130-1107547-А2 |
Валик привода Подробнее |
|
|
| 58 | 130-1107814-Б |
Подшипник оси дроссельных заслонок в сборе Подробнее |
|
|
| 59 | К80-1107536 |
Пружина винта Подробнее |
|
|
| 60 | 301495-П8 |
Болт регулировочный Подробнее |
|
|
| 61 | 130-1107117 |
Шайба уплотнительная Подробнее |
|
|
| 62 | 130-1107115 |
Обойма шайбы Подробнее |
|
|
| 63 | 130-1107436 |
Пружина иглы холостого хода Подробнее |
|
|
| 64 | 121-1107434-Б |
Игла регулировочная холостого хода Подробнее |
|
|
| 65 | 130-1107509-Г |
Ось дроссельных заслонок с рычагом в сборе Подробнее |
|
|
| 66 | 130-1107558 |
Опора манжеты Подробнее |
|
|
| 67 | 130-1107506-В |
Манжета уплотнительная Подробнее |
|
|
| 68 | 130-1107516-Б |
Винт упорный Подробнее |
|
|
| 69 | 130-1107538 |
Жиклер ограничителя воздушный Подробнее |
|
|
| 70 | 130-1107523 |
Корпус диафрагменного механизма Подробнее |
|
|
| 71 | 130-1107589 |
Прокладка крышки ограничителя оборотов Подробнее |
|
|
| 72 | 222501-П8 |
Винт Подробнее |
|
|
| 73 | 130-1107525-В |
Рычаг ограничителя в сборе Подробнее |
|
|
| 74 | 250464-П8 |
Гайка Подробнее |
|
|
| 75 | 130-1107586 |
Крышка ограничителя Подробнее |
|
|
| 76 | 220077-П8 |
Винт Подробнее |
|
|
| 77 | 133-1107236-Б |
Пружина ограничителя Подробнее |
|
|
| 78 | 130-1107581-Б |
Шайба рычага Подробнее |
|
|
| 79 | 130-1107596 |
Винт пружины Подробнее |
|
|
| 80 | 130-1107513 |
Крышка диафрагменного механизма с направляющей втулкой в сборе Подробнее |
|
|
| 81 | 130-1107519 |
Диск диафрагмы Подробнее |
|
|
| 82 | 130-1107515-Б |
Диафрагма с тягой в сборе Подробнее |
|
|
| 83 | 130-1107537 |
Жиклер ограничителя вакуумный Подробнее |
|
|
| 84 | 130-1107508 |
Пружина Подробнее |
|
|
| 85 | 130-1107501 |
Прокладка корпуса диафрагменного механизма Подробнее |
|
|
| 86 | 157К-1107531 |
Заслонка дроссельная Подробнее |
|
|
| 87 | 222963-П8 |
Винт Подробнее |
|
|
| 88 | 130-1107044-Б |
Диффузор малый Подробнее |
|
|
| 89 | 130-1107409-Б |
Жиклер холостого хода Подробнее |
|
|
| 90 | К80-1107076 |
Пробка Подробнее |
|
|
| 91 | 110-1107177 |
Прокладка Подробнее |
|
|
| 92 | 130-1107445-А2 |
Жиклер воздушный Подробнее |
|
