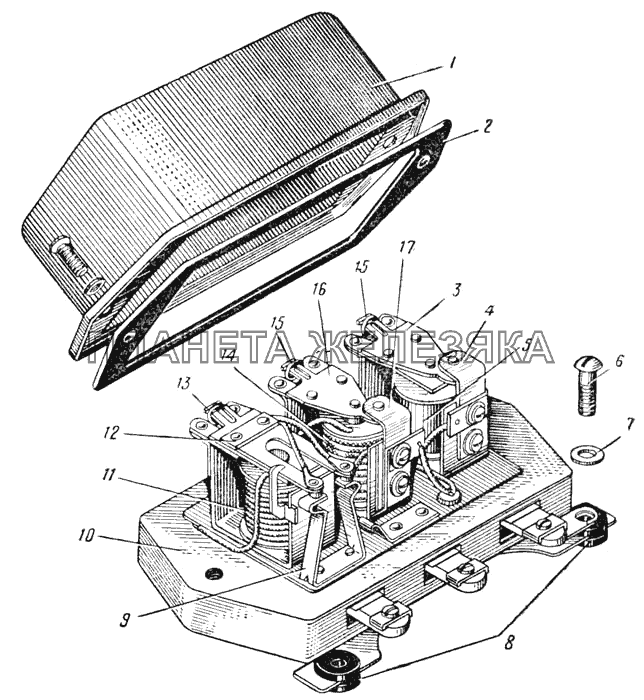

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| РР24-3702541 |
Сопротивление 30ом в сборе Подробнее |
|
||
| РР24-3702542 |
Сопротивление 80ом в сборе Подробнее |
|
||
| РР24-3702547 |
Сопротивление 13ом в сборе Подробнее |
|
||
| 1 | РР130-3702003 |
Крышка реле-регулятора Подробнее |
|
|
| 2 | РР24-3702008-Б |
Прокладка крышки Подробнее |
|
|
| 3 | РР107-3702420 |
Якорь регулятора напряжения в сборе Подробнее |
|
|
| 4 | РР24-3702440 |
Держатель регулятора напряжения с контактами в сборе Подробнее |
|
|
| 5 | РР101-3702400-Б |
Регулятор напряжения (ярмо с обмотками) в сборе Подробнее |
|
|
| 6 | 220107-П8 |
Винт М6х20 крепления реле-регулятора Подробнее |
|
|
| 7 | 252004-П8 |
Шайба 6 Подробнее |
|
|
| 8 | РР24-3702006-Б |
Втулка амортизационная Подробнее |
|
|
| 9 | РР101-3702217 |
Держатель с контактами в сборе Подробнее |
|
|
| 10 | РР101-3702100 |
Основание реле-регулятора в сборе Подробнее |
|
|
| 11 | РР101-3702200 |
Ярмо с обмотками реле обратного тока в сборе Подробнее |
|
|
| 12 | РР101-3702205 |
Якорь реле обратного тока в сборе Подробнее |
|
|
| 13 | РР24-3702418 |
Пружина Подробнее |
|
|
| 14 | РР101-3702300 |
Ярмо с обмотками ограничителя тока в сборе Подробнее |
|
|
| 15 | РР45-3702418 |
Пружина Подробнее |
|
|
| 16 | РР101-3702305 |
Якорь ограничителя тока в сборе Подробнее |
|
|
| 17 | РР24-3702320 |
Держатель ограничителя тока с контактом в сборе Подробнее |
|
