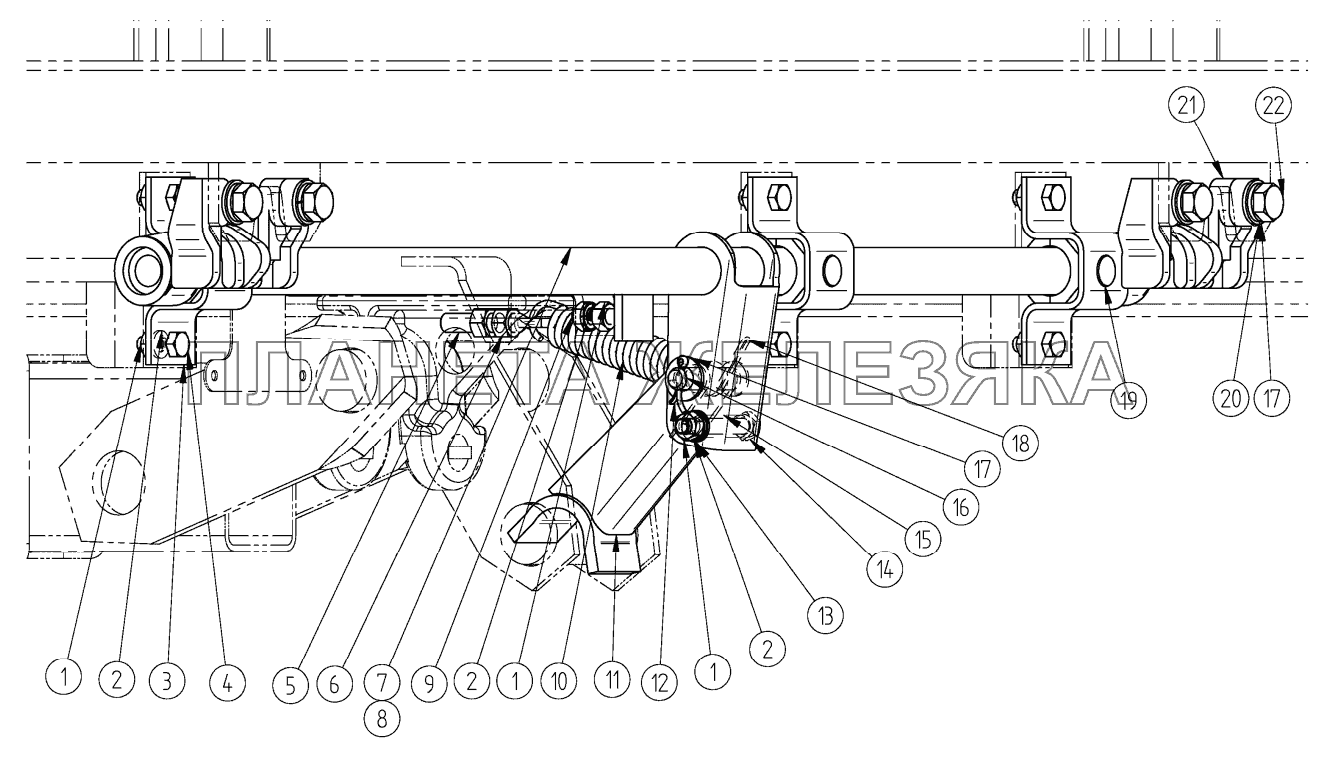

Механизм запоров бортов СЗАП-8543

Поиск

Слово для поиска
Тип транспортного средства
Марка автомобиля
Модель автомобиля
Тип поиска
Группировать по
Сортировать по

← Платформа в сборе

Гидросистема 85431, 85431-01 →

Масштаб: - + 100% Изображение целиком

№

Номер детали

Наименование детали

1/21647/11

Гайка М10х1,25
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	36
Крепежная деталь	да
Материал	сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие	цинкование

1/05168/73

Шайба пружинная 10
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	32
Крепежная деталь	да
Материал	другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие	фосфатирование

8527-8524472

Кронштейн №2 вкладыша
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	12
Модель	8527
Группа	Платформа
Подгруппа	8524
Порядковый номер детали	472

1/59707/21

Болт М10х1,25х25
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	24
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

8543-8524558

Тяга регулировочная
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	4
Модель	8543
Группа	Платформа
Подгруппа	8524
Порядковый номер детали	558

1/61015/11

Гайка М12х1,25
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	8
Крепежная деталь	да
Материал	сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие	цинкование

8543-8505021-10

Вал управления запорами левый
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	2
Модель	8543
Группа	Платформа
Подгруппа	Запоры платформы
Порядковый номер детали	021
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

8543-8505020-10

Вал управления запорами правый
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	2
Модель	8543
Группа	Платформа
Подгруппа	Запоры платформы
Порядковый номер детали	020
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

1/59709/21

Болт М10х1,25х35
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	4
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

8551-8524556

Пружина крюка запора
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	4
Модель	8551
Группа	Платформа
Подгруппа	8524
Порядковый номер детали	556

8543-8505040-10

Тяга запоров бортов
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	4
Модель	8543
Группа	Платформа
Подгруппа	Запоры платформы
Порядковый номер детали	040
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

1/07970/01

Шплинт разводной 4х30
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	4
Крепежная деталь	да
Материал	сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие	цинкование

1/26386/71

Шайба плоская 10х18
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	4
Крепежная деталь	да
Материал	другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие	цинкование

1/58888/21

Болт М10х1,25х70
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	4
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

8543-8505036-10

Втулка
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	4
Модель	8543
Группа	Платформа
Подгруппа	Запоры платформы
Порядковый номер детали	036
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

260117

Палец 14х65
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	4
Покрытие	без покрытия

1/05201/01

Шайба 14х26
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	52
Примечание	Нет
Крепежная деталь	да
Материал	сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие	цинкование

8543-8505039-10

Пружина рычага
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	4
Модель	8543
Группа	Платформа
Подгруппа	Запоры платформы
Порядковый номер детали	039
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

8527-8524474

Вкладыш вала
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	24
Модель	8527
Группа	Платформа
Подгруппа	8524
Порядковый номер детали	474

1/05171/73

Шайба пружинная 14
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	16
Крепежная деталь	да
Материал	другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие	фосфатирование

8543-8505050-10

Скоба запоров бортов
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	8
Модель	8543
Группа	Платформа
Подгруппа	Запоры платформы
Порядковый номер детали	050
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

1/14083/21

Болт М14х1,5х35
Подробнее

Дополнительная информация:

Кол-во на "8543, 8543-01, 85431, 85431-01"	16
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование
