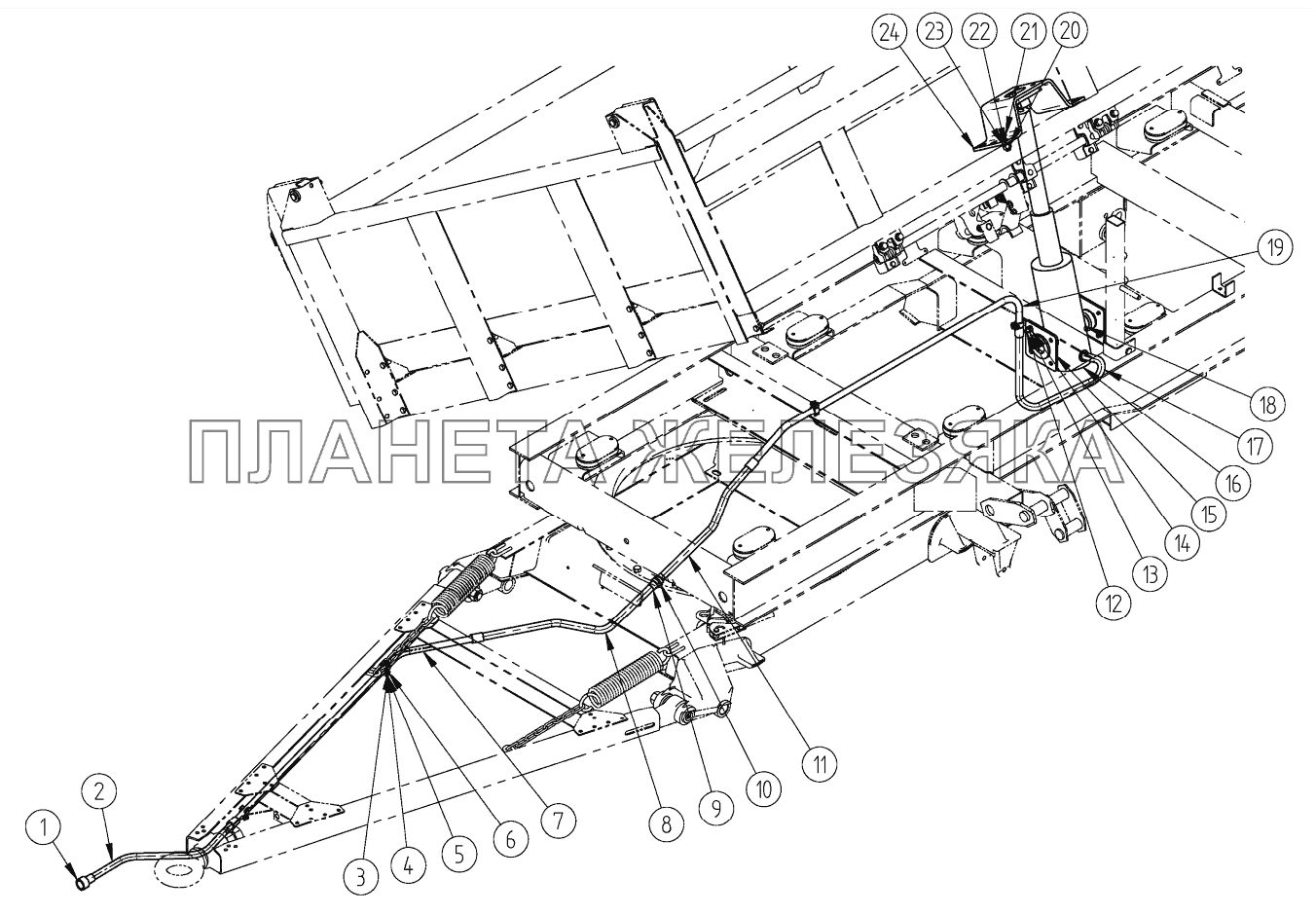

Гидросистема 85431, 85431-01 СЗАП-8543| ← Механизм запоров бортов | Гидросистема 8543, 8543-01 → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Н-036.57.200 |
Корпус правый в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 8527-8609070 |
Шланг гибкий соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 1/58962/11 |
Гайка М6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 1/05164/73 |
Шайба пружинная 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 8551-8609175 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 1/09024/21 |
Болт М6х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 8551-8609030 |
Трубка промежуточная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 8527-8609022 |
Шланг гибкий соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 8527-8609022 |
Шланг гибкий соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 819-8609018 |
Штуцер проходной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 819-8609048 |
Гайка проходного штуцера Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 8527-8609070 |
Шланг гибкий соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 1/55406/21 |
Болт М12х1,25х40 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 1/61015/11 |
Гайка М12х1,25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 1/05170/73 |
Шайба пружинная 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 85431-8600030 |
Нижняя опора гидроцилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 8553-8603010 |
Гидроцилиндр Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 8527-8609022-01 |
Шланг гибкий соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 8527-8609022-01 |
Шланг гибкий соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | Масленка1,3Ц6 |
Масленка 1,3Ц6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 85431-8609160-10 |
Трубка соединительная шлангов Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 1/21641/11 |
Гайка М16х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 1/58405/21 |
Болт М16х1,5х50 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 1/05172/73 |
Шайба пружинная 16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 1/05202/01 |
Шайба плоская 16х28 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 8527-8600022 |
Кронштейн крепления верхней опоры гидроцилиндра Подробнее
Дополнительная информация:
|
|
