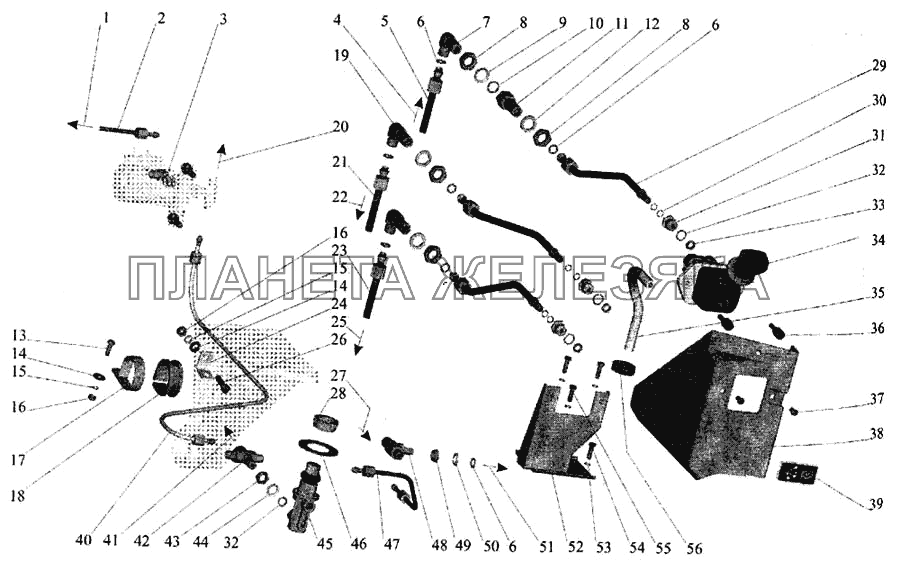

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | К цилиндру заслонки моторного тормоза | К цилиндру заслонки моторного тормоза |
|
|
| 2 | 6430-3506139-10 |
Трубка Подробнее |
|
|
| 3 | 64226-1115030 |
Клапан Подробнее |
|
|
| 4 | От ресивера стояночного тормоза | От ресивера стояночного тормоза |
|
|
| 5 | 544021-3506136 |
Трубка к тормозному крану стояночной системы Подробнее |
|
|
| 6 | 008-011-19-2-3 | Кольцо |
|
|
 |
7 | 402947 |
Угольник Подробнее |
|
| 8 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 9 | 375960 |
Шайба 16 Подробнее |
|
|
| 10 | 014-018-25-2-3 | Кольцо |
|
|
 |
11 | 404383 |
Штуцер Подробнее |
|
| 12 | 252159 |
Шайба 16Л Подробнее |
|
|
| 13 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
 |
14 | 252005 |
Шайба 8 Подробнее |
|
| 15 | 252135 |
Шайба 8Т Подробнее |
|
|
| 16 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 17 | 544020-3506058 |
Хомут Подробнее |
|
|
| 18 | 544020-3506057 |
Прокладка Подробнее |
|
|
| 19 | 402984 |
Угольник Подробнее |
|
|
| 20 | К клапану сцепления | К клапану сцепления |
|
|
| 21 | 544021-3506132 |
Трубка к крану стояночного тормоза Подробнее |
|
|
| 22 | К клапану управления тормозами прицепа | К клапану управления тормозами прицепа |
|
|
| 23 | 544021-3506289 |
Трубка к ручному крану Подробнее |
|
|
| 24 | 504В-3504046 |
Угольник оттяжной пружины Подробнее |
|
|
| 25 | К ускорительному клапану стояночного тор | К ускорительному клапану стояночного тормоза |
|
|
| 26 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 27 | От четырехконтурного клапана | От четырехконтурного клапана |
|
|
 |
28 | 64221-3570039 |
Прижим Подробнее |
|
| 29 | 544021-3537020 |
Трубка Подробнее |
|
|
| 30 | 008-010-14-2-3 | Кольцо |
|
|
| 31 | 374636 |
Гайка переходная Подробнее |
|
|
| 32 | 013-016-19-2-3 | Кольцо |
|
|
| 33 | 6430-3506025 |
Кольцо замочное Подробнее |
|
|
| 34 | 961.723.100.0 | Кран тормозной с ручным управлением |
|
|
| 35 | 6430-3537053 |
Шланг Подробнее |
|
|
| 36 | 6430-3537054 |
Переходник Подробнее |
|
|
| 37 | 220103 |
Винт М6-6gх12 Подробнее |
|
|
| 38 | 643020-3537055 |
Панель Подробнее |
|
|
| 39 | 6430-3903037 |
Табличка Подробнее |
|
|
| 40 | 6430-1115040 |
Трубка Подробнее |
|
|
| 41 | Подвод воздуха к пневмосиденью | Подвод воздуха к пневмосиденью |
|
|
| 42 | 403410 |
Крестовина Подробнее |
|
|
| 43 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
 |
44 | 375818 |
Шайба 12 Подробнее |
|
 |
45 | 64221-3537110 |
Кран моторного тормоза Подробнее |
|
| 46 | 64221-3570037 |
Прокладка Подробнее |
|
|
| 47 | 6430-3570212 |
Трубка Подробнее |
|
|
 |
48 | 403008 |
Тройник Подробнее |
|
| 49 | 374373 |
Гайка М10х1-6Н Подробнее |
|
|
| 50 | 375600 |
Шайба 10 Подробнее |
|
|
| 51 | К электропневмоклапану пневмосигнала | К электропневмоклапану пневмосигнала |
|
|
| 52 | 643020-3537044 |
Кронштейн Подробнее |
|
|
| 53 | 252134 |
Шайба 6Т Подробнее |
|
|
| 54 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 55 | 201422 |
Болт М6-6gх25 Подробнее |
|
|
| 56 | 6430-3537052 |
Втулка Подробнее |
|
