| ← Тормозной кран и присоединительная арматура | Управление стояночным и моторным тормозом МАЗ-643068, 643008, 544008 → |

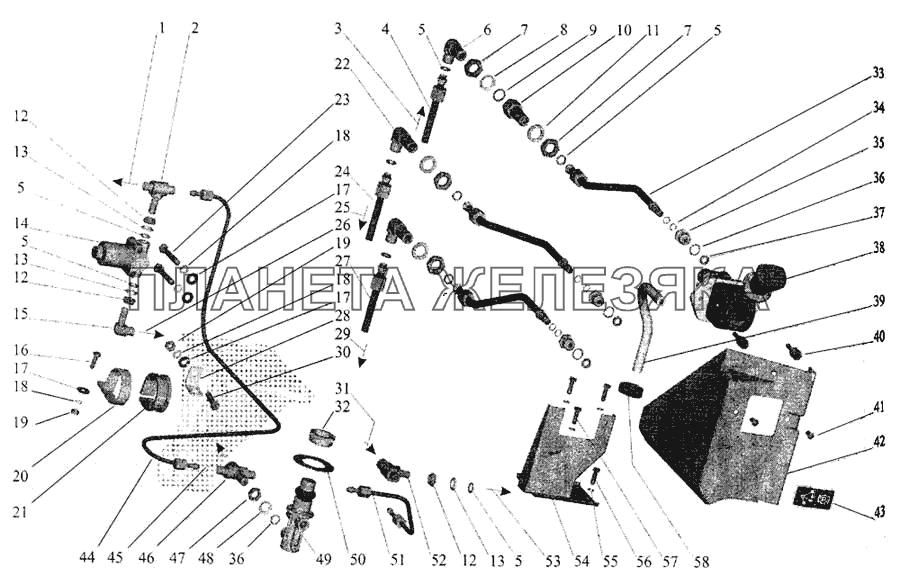

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | К клапану сцепления |
К клапану сцепления Подробнее |
|
|
 |
2 | 403355 |
Тройник Подробнее |
|
| 3 | От ресивера стояночного тормоза |
От ресивера стояночного тормоза Подробнее |
|
|
| 4 | 544021-3506136 |
Трубка к тормозному крану стояночной системы Подробнее |
|
|
| 5 | 008-011-19-2-3 |
Кольцо Подробнее |
|
|
 |
6 | 402947 |
Угольник Подробнее |
|
| 7 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 8 | 375960 |
Шайба 16 Подробнее |
|
|
| 9 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
 |
10 | 404383 |
Штуцер Подробнее |
|
| 11 | 252159 |
Шайба 16Л Подробнее |
|
|
| 12 | 374373 |
Гайка М10х1-6Н Подробнее |
|
|
| 13 | 375600 |
Шайба 10 Подробнее |
|
|
| 14 | КЭМ07 |
Клапан электромагнитный Подробнее |
|
|
 |
15 | 402717 |
Угольник Подробнее |
|
| 16 | 201458 |
Болт М8-6gх25 Подробнее |
|
|
 |
17 | 252005 |
Шайба 8 Подробнее |
|
| 18 | 252135 |
Шайба 8Т Подробнее |
|
|
| 19 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 20 | 544020-3506058 |
Хомут Подробнее |
|
|
| 21 | 544020-3506057 |
Прокладка Подробнее |
|
|
| 22 | 402984 |
Угольник Подробнее |
|
|
| 23 | 200269 |
Болт М8-6gх50 Подробнее |
|
|
| 24 | 544021-3506132 |
Трубка к крану стояночного тормоза Подробнее |
|
|
| 25 | К клапану управления тормозами прицепа |
К клапану управления тормозами прицепа Подробнее |
|
|
| 26 | К цилиндру заслонки моторного тормоза |
К цилиндру заслонки моторного тормоза Подробнее |
|
|
| 27 | 544021-3506289 |
Трубка к ручному крану Подробнее |
|
|
| 28 | 504В-3504046 |
Угольник оттяжной пружины Подробнее |
|
|
| 29 | К ускорительному клапану стояночного тор |
К ускорительному клапану стояночного тормоза Подробнее |
|
|
| 30 | 201460 |
Болт М8-6gх30 Подробнее |
|
|
| 31 | От четырехконтурного клапана |
От четырехконтурного клапана Подробнее |
|
|
 |
32 | 64221-3570039 |
Прижим Подробнее |
|
| 33 | 544021-3537020 |
Трубка Подробнее |
|
|
| 34 | 008-010-14-2-3 |
Кольцо Подробнее |
|
|
| 35 | 374636 |
Гайка переходная Подробнее |
|
|
| 36 | 013-016-19-2-3 |
Кольцо Подробнее |
|
|
| 37 | 6430-3506025 |
Кольцо замочное Подробнее |
|
|
| 38 | 961.723.100.0 |
Кран тормозной с ручным управлением Подробнее |
|
|
| 39 | 6430-3537053 |
Шланг Подробнее |
|
|
| 40 | 6430-3537054 |
Переходник Подробнее |
|
|
| 41 | 220103 |
Винт М6-6gх12 Подробнее |
|
|
| 42 | 643020-3537055 |
Панель Подробнее |
|
|
| 43 | 6430-3903037 |
Табличка Подробнее |
|
|
| 44 | 6430-1115040 |
Трубка Подробнее |
|
|
| 45 | Подвод воздуха к пневмосиденью |
Подвод воздуха к пневмосиденью Подробнее |
|
|
| 46 | 403410 |
Крестовина Подробнее |
|
|
| 47 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
 |
48 | 375818 |
Шайба 12 Подробнее |
|
 |
49 | 64221-3537110 |
Кран моторного тормоза Подробнее |
|
| 50 | 64221-3570037 |
Прокладка Подробнее |
|
|
| 51 | 6430-3570212 |
Трубка Подробнее |
|
|
 |
52 | 403008 |
Тройник Подробнее |
|
| 53 | К электропневмоклапану пневмосигнала |
К электропневмоклапану пневмосигнала Подробнее |
|
|
| 54 | 643020-3537044 |
Кронштейн Подробнее |
|
|
| 55 | 252134 |
Шайба 6Т Подробнее |
|
|
| 56 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 57 | 201422 |
Болт М6-6gх25 Подробнее |
|
|
| 58 | 6430-3537052 |
Втулка Подробнее |
|
