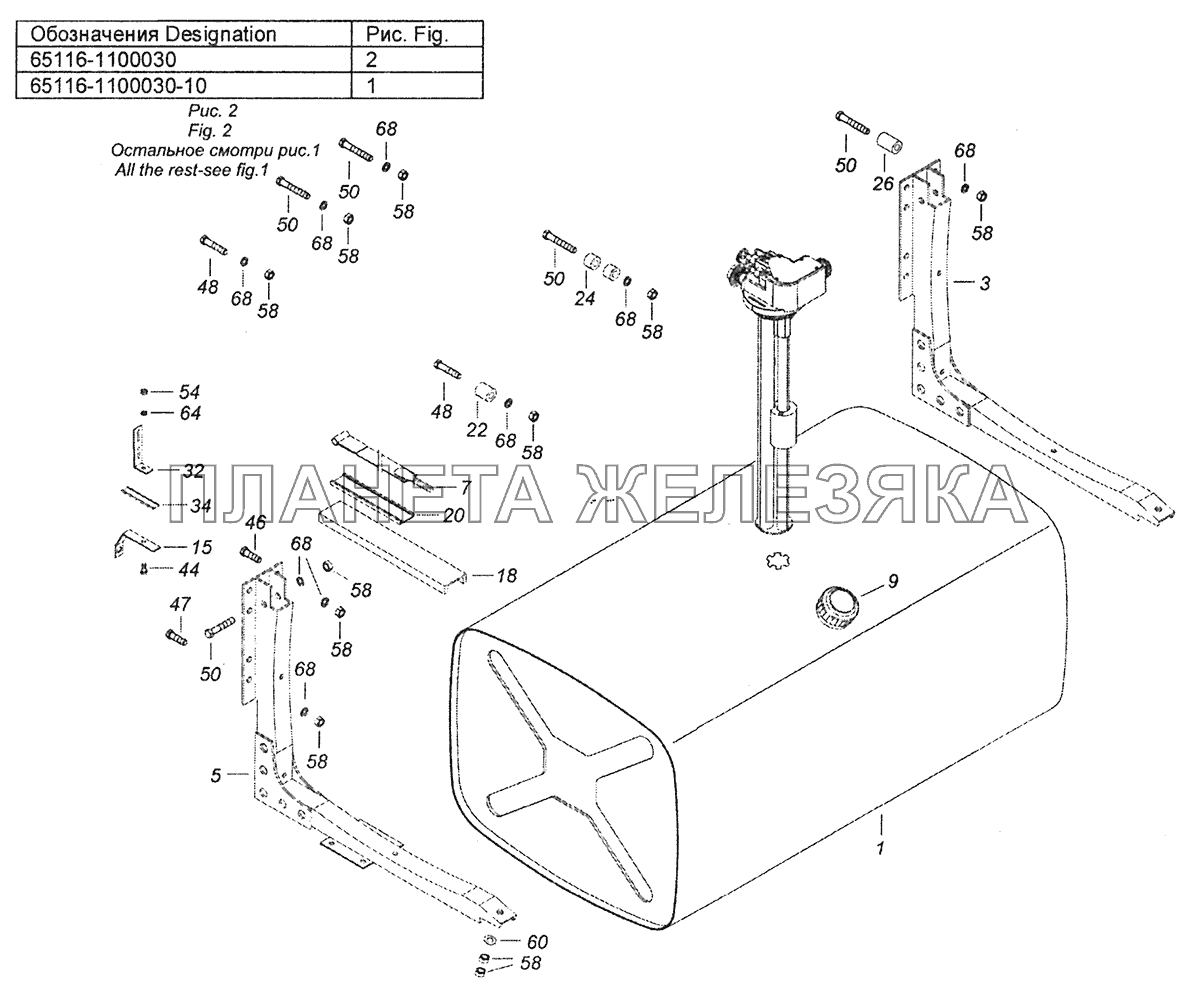

Номер детали |
Наименование детали |
|
|
|
|
65116-1100030 |
Топливный бак
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
65116 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
1100 |
| Порядковый номер детали |
030 |
|
|
|
|
|
65116-1100030-10 |
Установка топливного бака
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
65116 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
1100 |
| Порядковый номер детали |
030 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
1 |
53215-1101010-15 |
Бак топливный
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Модель |
53215 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Бак топливный |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
1 |
53215-1101010-25 |
Бак топливный
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Примечание |
Нет |
| Модель |
53215 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Бак топливный |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
3 |
53212-1101104 |
Кронштейн крепления топливного бака (сварка)
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
53212 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Бак топливный |
| Порядковый номер детали |
104 |
|
|
|
|
5 |
53212-1101104-10 |
Кронштейн крепления топливного бака
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
53212 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Бак топливный |
| Порядковый номер детали |
104 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
7 |
53212-1101110 |
Хомут крепления топливного бака
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
3 |
| Модель |
53212 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Бак топливный |
| Порядковый номер детали |
110 |
|
|
|
|
9 |
53215-1103001-20 |
Установка крышки топливного бака
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
1 |
| Модель |
53215 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Пробка топливного бака |
| Порядковый номер детали |
001 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
15 |
5320-1104083 |
Кронштейн крепления топливных трубопроводов
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
5320 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Трубопроводы топливные |
| Порядковый номер детали |
083 |
|
|
 |
18 |
55102-1101109 |
Прокладка кронштейна крепления топливного бака
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
6 |
| Модель |
55102 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Бак топливный |
| Порядковый номер детали |
109 |
|
|
|
|
 |
20 |
541121-1101115 |
Прокладка хомута крепления топливного бака
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
3 |
| Модель |
541121 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Бак топливный |
| Порядковый номер детали |
115 |
|
|
|
|
|
|
22 |
43118-1101119 |
Проставка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
4 |
| Модель |
43118 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Бак топливный |
| Порядковый номер детали |
119 |
|
|
|
|
24 |
43118-1101119-10 |
Проставка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
6 |
| Модель |
43118 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Бак топливный |
| Порядковый номер детали |
119 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
26 |
43118-1101119-20 |
Проставка
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
4 |
| Модель |
43118 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Бак топливный |
| Порядковый номер детали |
119 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
32 |
5320-3506432 |
Скоба
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
5320 |
| Группа |
Тормоза |
| Подгруппа |
Трубопроводы пневмотормозов |
| Порядковый номер детали |
432 |
|
|
|
|
34 |
53205-3706221 |
Втулка трубки
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Модель |
53205 |
| Группа |
Электрооборудование |
| Подгруппа |
Датчик-распределитель |
| Порядковый номер детали |
221 |
|
|
|
|
44 |
1/60432/21 |
Болт М8-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
46 |
1/55406/21 |
Болт М12х1,25-6gх40
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
47 |
1/55407/21 |
Болт М12х1,25-6gх45
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
48 |
1/55409/21 |
Болт М12х1,25-6gх55
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
4 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
50 |
1/55411/21 |
Болт М12х1,25-6gх65
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
6 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
54 |
1/61008/11 |
Гайка М8х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
58 |
1/61015/11 |
Гайка М12х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
20 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
60 |
1/05200/01 |
Шайба плоская 12х22х3
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
3 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
64 |
1/05166/77 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
2 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
|
|
68 |
1/05170/77 |
Шайба 12 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть" |
14 |
| Примечание |
Нет |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
специальное покрытие |
|
|
