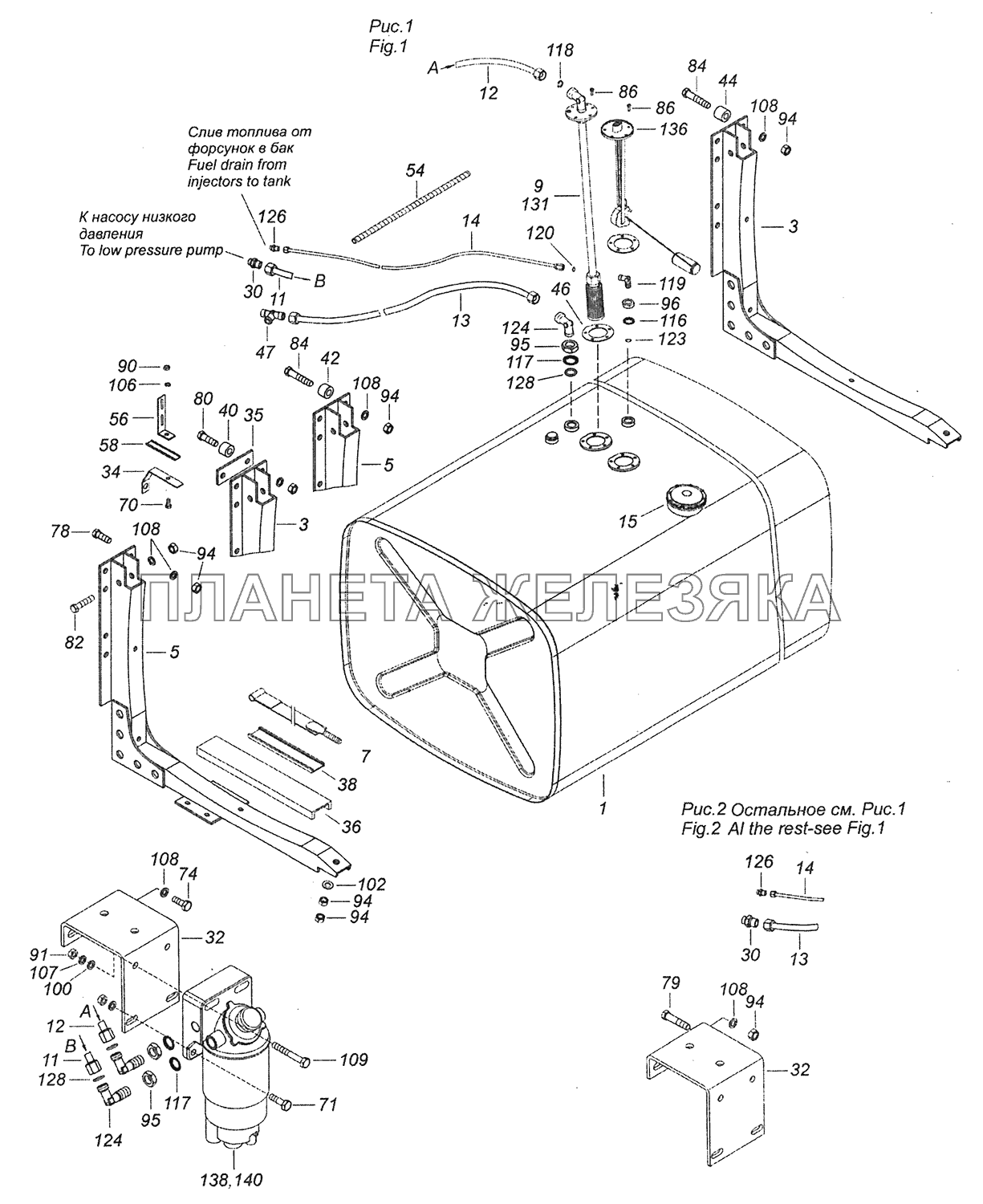

65115-1100035-05 Установка топливного бака, ФГОТ и топливопроводов КамАЗ-43253 (Часть-1)

Масштаб: - + 100% Изображение целиком

№

Номер детали

Наименование детали

53215-1101010-14

Бак топливный
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	53215
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	010
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

53212-1101104

Кронштейн крепления топливного бака (сварка)
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	53212
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	104

53212-1101104-10

Кронштейн крепления топливного бака
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	2
Модель	53212
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	104
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

53212-1101110

Хомут крепления топливного бака
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	3
Модель	53212
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	110

53215-3506101

Трубка в сборе
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	53215
Группа	Тормоза
Подгруппа	Трубопроводы пневмотормозов
Порядковый номер детали	101

53215-3506101

Трубка в сборе
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	53215
Группа	Тормоза
Подгруппа	Трубопроводы пневмотормозов
Порядковый номер детали	101

53215-3506150

Трубка
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	53215
Группа	Тормоза
Подгруппа	Трубопроводы пневмотормозов
Порядковый номер детали	150

53205-3570108

Труба
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	53205
Группа	Тормоза
Подгруппа	Тормоз вспомогательный
Порядковый номер детали	108

53215-1103001

Установка крышки топливного бака
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	53215
Группа	Cистема питания двигателя
Подгруппа	Пробка топливного бака
Порядковый номер детали	001

6520-1104018-14

Штуцер
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	6520
Группа	Cистема питания двигателя
Подгруппа	Трубопроводы топливные
Порядковый номер детали	018
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

65115-1105019

Кронштейн
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	65115
Группа	Cистема питания двигателя
Подгруппа	Фильтр-отстойник топлива грубой очистки
Порядковый номер детали	019

5320-1104083

Кронштейн крепления топливных трубопроводов
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	2
Модель	5320
Группа	Cистема питания двигателя
Подгруппа	Трубопроводы топливные
Порядковый номер детали	083

53212-1101101

Проставка
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	2
Модель	53212
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	101

55102-1101109

Прокладка кронштейна крепления топливного бака
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	6
Модель	55102
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	109

Купить

541121-1101115

Прокладка хомута крепления топливного бака
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	3
Модель	541121
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	115

Купить

43118-1101119

Проставка
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	4
Модель	43118
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	119

43118-1101119-10

Проставка
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	9
Модель	43118
Группа	Cистема питания двигателя
Подгруппа	Бак топливный
Порядковый номер детали	119
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

53215-1104138

Прокладка
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	2
Модель	53215
Группа	Cистема питания двигателя
Подгруппа	Трубопроводы топливные
Порядковый номер детали	138

Купить

6520-1104300

Тройник
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	6520
Группа	Cистема питания двигателя
Подгруппа	Трубопроводы топливные
Порядковый номер детали	300

53205-3506433

Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	6
Модель	53205
Группа	Тормоза
Подгруппа	Трубопроводы пневмотормозов
Порядковый номер детали	433

5320-3506432

Скоба
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	5320
Группа	Тормоза
Подгруппа	Трубопроводы пневмотормозов
Порядковый номер детали	432

53205-3506221

Втулка трубки
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Модель	53205
Группа	Тормоза
Подгруппа	Трубопроводы пневмотормозов
Порядковый номер детали	221

1/60432/21

Болт М8-6gх16
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Примечание	Нет
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

1/59709/21

Болт М10х1,25-6gх35
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	2
Примечание	Нет
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

1/55406/21

Болт М12х1,25-6gх40
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	4
Примечание	Нет
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

1/55408/21

Болт М12х1,25-6gх50
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	2
Примечание	Нет
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

1/55409/21

Болт М12х1,25-6gх55
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	4
Примечание	Нет
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

1/55411/21

Болт М12х1,25-6gх65
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	3
Примечание	Нет
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

1/55416/21

Болт М12х1,25-6gх100
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	3
Примечание	Нет
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

1/32739/01

Винт М5-6gх10
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	10
Примечание	Нет
Крепежная деталь	да
Материал	сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие	цинкование

1/61008/11

Гайка М8х1,25-6Н
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Примечание	Нет
Крепежная деталь	да
Материал	сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие	цинкование

1/21647/21

Гайка М10х1,25-6Н
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	4
Примечание	Нет
Крепежная деталь	да
Материал	сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие	цинкование

1/61015/11

Гайка М12х1,25-6Н
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	22
Примечание	Нет
Крепежная деталь	да
Материал	сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие	цинкование

1/07914/11

Гайка низкая М16х1,5-6Н
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	3
Примечание	Нет
Крепежная деталь	да
Материал	сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие	цинкование

1/07912/11

Гайка низкая М12х1,5-6Н
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Примечание	Нет
Крепежная деталь	да
Материал	сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие	цинкование

100

1/26386/01

Шайба плоская 10,6х18х2
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	2
Примечание	Нет
Крепежная деталь	да
Материал	сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие	цинкование

102

1/05200/01

Шайба плоская 12х22х3
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	3
Примечание	Нет
Крепежная деталь	да
Материал	сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие	цинкование

106

1/05166/77

Шайба 8 пружинная
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Примечание	Нет
Крепежная деталь	да
Материал	другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие	специальное покрытие

107

1/05168/77

Шайба 10 пружинная
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	4
Примечание	Нет
Крепежная деталь	да
Материал	другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие	специальное покрытие

108

1/05170/77

Шайба 12 пружинная
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	16
Примечание	Нет
Крепежная деталь	да
Материал	другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие	специальное покрытие

109

853066

Болт М10х1,25-6gх75
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	2
Покрытие	без покрытия

116

861022

Шайба 10
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Покрытие	без покрытия

Купить

117

861023

Шайба
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	3
Покрытие	без покрытия

Купить

118

864273

Кольцо уплотнительное
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	6
Покрытие	без покрытия

119

861328

Угольник
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Покрытие	без покрытия

120

864269

Кольцо уплотнительное
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	2
Покрытие	без покрытия

123

864204

Кольцо уплотнительное
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Покрытие	без покрытия

124

861004

Угольник
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	3
Покрытие	без покрытия

126

864838

Штуцер проходной
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Покрытие	без покрытия
ОКПО класс	45 Изделия автомобильной промышленности
ОКПО подкласс	9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия	90-99 - детали, соединяющие трубопроводы, резьбовые пробки
Вид покрытия	1 - цинковое с хроматированием (цинкование и пассивирование(П29)

128

864236

Кольцо уплотнительное
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	3
Покрытие	без покрытия

131

45104110400200

Заборник топлива с электроподогревом 7508.451128.000-06
Подробнее

Дополнительная информация:

Кол-во на "43253-3902003 КД Часть 1 - Двигатель, Трансмиссия, Ходовая часть"	1
Примечание	Нет
Группа	Лебедка
Подгруппа	4510
Порядковый номер детали	411
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

136

4573824460

Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93
Подробнее

Дополнительная информация:

Группа	Лебедка
Подгруппа	4573
Порядковый номер детали	824
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

138

45104110503290

Фильтр грубой очистки топлива PreLine 270
Подробнее

Дополнительная информация:

Группа	Лебедка
Подгруппа	4510
Порядковый номер детали	411
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

140

45104110503590

Фильтр грубой очистки топлива RACOR SK1969 с электроподогревом
Подробнее

Дополнительная информация:

Группа	Лебедка
Подгруппа	4510
Порядковый номер детали	411
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

"Планета Железяка" - МКАД 86 км.

"Планета Железяка" - Осташковская улица

"Планета Железяка" - Лескова улица
