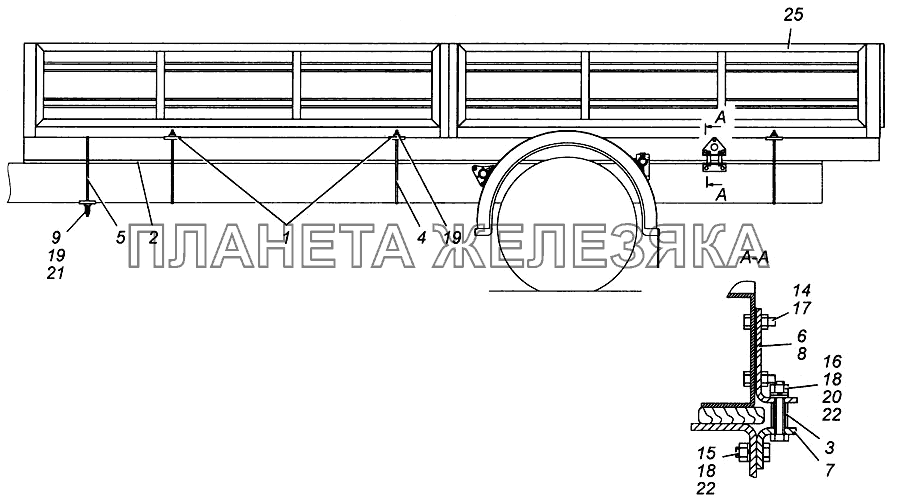

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5320-8521090 |
Обойма хомута с накладкой Подробнее |
|
|
| 2 | 4308-8501019-10 |
Прокладка лонжерона Подробнее |
|
|
| 3 | 4308-8501030-10 |
Втулка крепления угольников Подробнее |
|
|
| 4 | 4308-8521082-70 |
Хомут Подробнее |
|
|
| 5 | 5360-8521083-70 |
Хомут №2 Подробнее |
|
|
| 6 | 5320-8521114 |
Угольник фиксирующий платформу верхний Подробнее |
|
|
| 7 | 5320-8521115 |
Угольник фиксирующий платформу, нижний Подробнее |
|
|
| 8 | 5320-8521117 |
Прокладка под головки болтов Подробнее |
|
|
| 9 | 16.1601150-10 |
Пружина демпфера Подробнее |
|
|
| 14 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 15 | 1/55405/21 |
Болт М12х1,25-6gх35 Подробнее |
|
|
| 16 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 17 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 18 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
 |
19 | 251648 |
Гайка М14х1,5-6Н ОСТ 37.001.197-75 Подробнее |
|
| 20 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 21 | 1/26449/01 |
Шайба плоская 14х32 Подробнее |
|
|
| 22 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 25 | 47447-69.00.000 |
Бортовая платформа Подробнее |
|
