| ← Установка задних крыльев Э4308-8404003 | Установка платформы 4308-8500008-20 → |

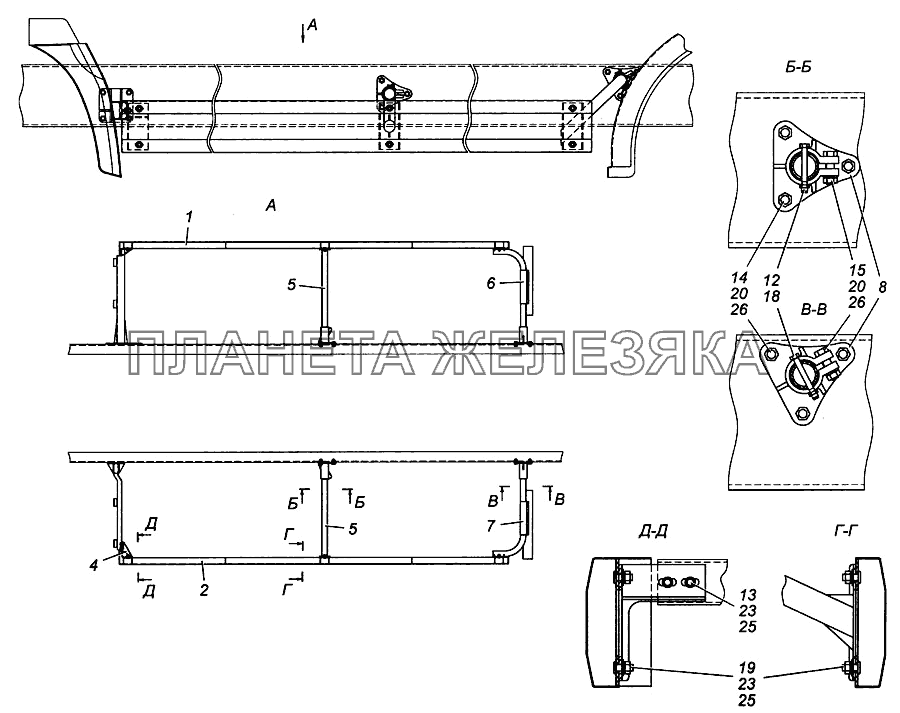

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | Э4308-8410008-10 |
Ограждение правое Подробнее |
|
|
| 2 | Э4308-8410009-10 |
Ограждение левое Подробнее |
|
|
| 4 | Э4308-8410021-10 |
Кронштейн бокового ограждения левый Подробнее |
|
|
| 5 | Э4308-8410023-10 |
Стойка бокового ограждения левая Подробнее |
|
|
| 6 | Э4308-8410024-10 |
Стойка задняя правая Подробнее |
|
|
| 7 | Э4308-8410025-10 |
Стойка задняя левая Подробнее |
|
|
| 8 | 5410-8404151-10 |
Держатель заднего крыла Подробнее |
|
|
| 12 | 1/60446/21 |
Болт М8-6gх70 Подробнее |
|
|
| 13 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 14 | 1/55404/21 |
Болт М12х1,25-6gх30 Подробнее |
|
|
| 15 | 1/55407/21 |
Болт М12х1,25-6gх45 Подробнее |
|
|
| 18 | 251645 |
Гайка М8-6Н ОСТ 37.001.197-75 Подробнее |
|
|
| 19 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 20 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 23 | 1/26468/01 |
Шайба плоская 10,2х25х2 Подробнее |
|
|
| 24 | 1/26443/01 |
Шайба плоская 10х35х3 Подробнее |
|
|
| 25 | 1/05168/73 |
Шайба 10 пружинная Подробнее |
|
|
| 26 | 1/05170/73 |
Шайба 12 пружинная Подробнее |
|
