| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

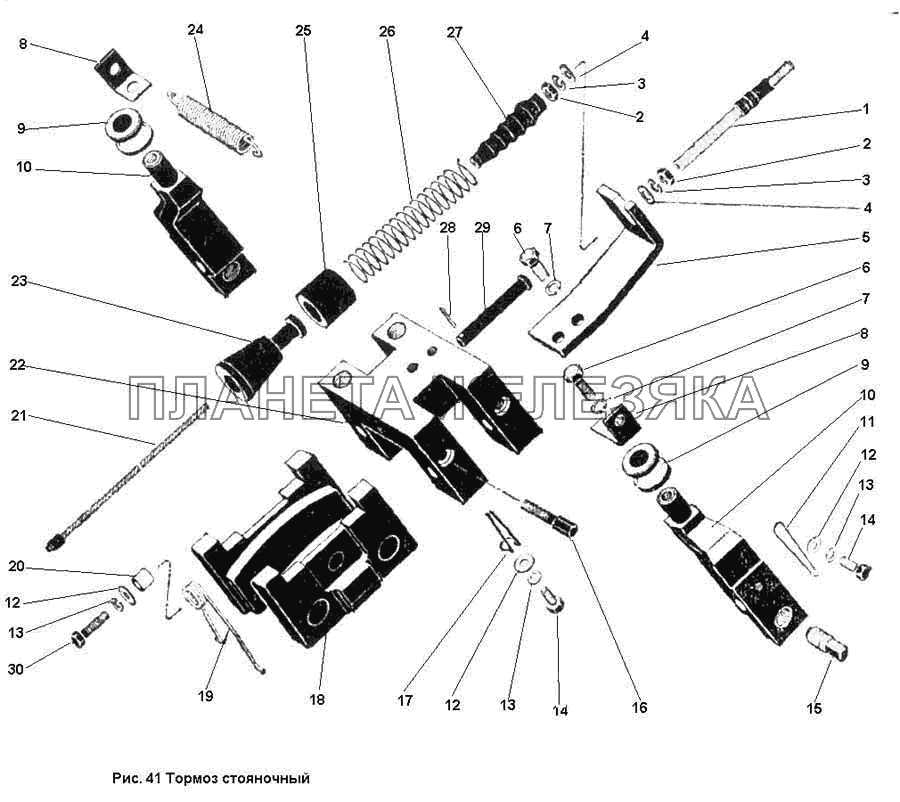

| 700А.00.23.100 |
Тормоз стояночный Подробнее |
|
||
| 1 | 700А.00.23.060 |
Оболочка Подробнее |
|
|
| 2 | Гайка М12 ГОСТ 5927-70 |
Гайка М12 ГОСТ 5927-70 Подробнее |
|
|
| 3 | Шайба 12.65Г ГОСТ 6402-70 |
Шайба 12.65Г ГОСТ 6402-70 Подробнее |
|
|
| 4 | Шайба 12.01 ГОСТ 11371-78 |
Шайба 12.01 ГОСТ 11371-78 Подробнее |
|
|
| 5 | 700А.00.23.056 |
Кронштейн Подробнее |
|
|
| 6 | Болт М10Х20 ГОСТ 7808-70 |
Болт М10Х20 ГОСТ 7808-70 Подробнее |
|
|
| 7 | Шайба 10.65Г ГОСТ 6402-70 |
Шайба 10.65Г ГОСТ 6402-70 Подробнее |
|
|
| 8 | 700А.00.23.066 |
Уголок Подробнее |
|
|
| 9 | 700А.00.23.055 |
Ролик Подробнее |
|
|
| 10 | 700А.00.23.052 |
Рычаг Подробнее |
|
|
| 11 | 700А.00.23.063 |
Стопор Подробнее |
|
|
| 12 | Шайба 8.01 ГОСТ 11371-78 |
Шайба 8.01 ГОСТ 11371-78 Подробнее |
|
|
| 13 | Шайба 8.65Г ГОСТ 6402-70 |
Шайба 8.65Г ГОСТ 6402-70 Подробнее |
|
|
| 14 | Болт М8Х16 ГОСТ 7808-70 |
Болт М8Х16 ГОСТ 7808-70 Подробнее |
|
|
| 15 | 700А.00.23.058 |
Винт Подробнее |
|
|
| 16 | 700А.00.23.062 |
Болт Подробнее |
|
|
| 17 | 700А.00.23.061 |
Стопор Подробнее |
|
|
| 18 | 700А.00.23.110 |
Колодка Подробнее |
|
|
| 19 | 700А.00.23.059.1 |
Пружина Подробнее |
|
|
| 20 | 700А.00.23.065 |
Втулка Подробнее |
|
|
| 21 | 700А.00.23.120 |
Трос Подробнее |
|
|
| 22 | 700А.00.23.049 |
Суппорт Подробнее |
|
|
| 23 | 700А.00.23.053 |
Конус Подробнее |
|
|
| 24 | 700А.00.23.057 |
Пружина Подробнее |
|
|
| 25 | 700А.00.23.074 |
Втулка Подробнее |
|
|
| 26 | 700А.00.23.064 |
Пружина Подробнее |
|
|
| 27 | 700А.00.23.031 |
Кожух Подробнее |
|
|
| 28 | Шплинт 25Х16 ГОСТ 397-79 |
Шплинт 25Х16 ГОСТ 397-79 Подробнее |
|
|
| 29 | Ось 12-12С5Х115 ГОСТ 9650-71 |
Ось 12-12С5Х115 ГОСТ 9650-71 Подробнее |
|
|
| 30 | Болт М8Х30 ГОСТ 7808-70 |
Болт М8Х30 ГОСТ 7808-70 Подробнее |
|
