Система тормозная К-701


← Тормоз стояночный Кран тормозной двухсекционный с рычагом →

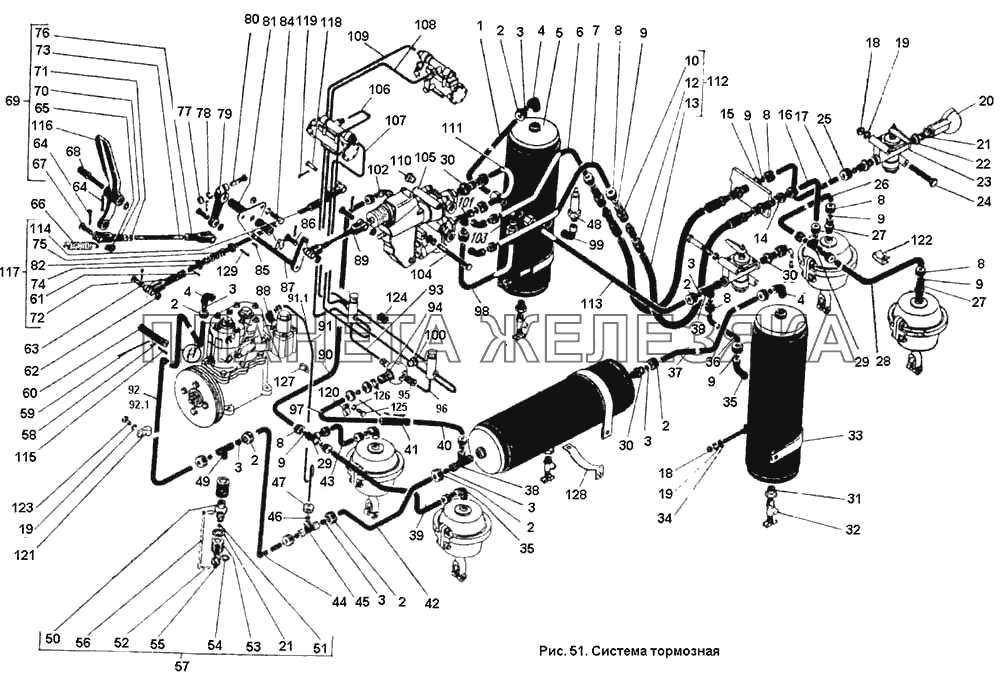

Система тормозная К-701
  Номер детали Наименование детали
701.35.00.000-2 Система тормозная
Подробнее
Дополнительная информация:
Масса Материал 53.590
1 700А.35.00.033-51 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.226
2 Гайка 1-14 ГОСТ 9122-67 Гайка 1-14 ГОСТ 9122-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 18
3 Муфта 14 ГОСТ 9121-67 Муфта 14 ГОСТ 9121-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 18
4 Угольник 14 ГОСТ 9115-67 Угольник 14 ГОСТ 9115-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
5 700.35.13.000-1 Баллон воздушный в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
Масса Материал 8.090
6 700А.35.00.033-67 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.125
7 700А.35.00.033-08 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.125
8 Гайка 1-10 ГОСТ 9122-67 Гайка 1-10 ГОСТ 9122-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 22
9 Муфта 9 ГОСТ 9121-67 Муфта 9 ГОСТ 9121-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 22
10 700А.35.00.048 Ниппель
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.080
11 701.35.00.012-14 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.410
12 700.35.06.089 Муфта
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
Масса Материал 0.085
13 Рукав 10Х17.5-15 ГОСТ 10362-76: L=1000мм Рукав 10Х17.5-15 ГОСТ 10362-76: L=1000мм
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
14 Шайба 16.65Г ГОСТ 6402-70 Шайба 16.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
15 Ганка М16Х1.5 ГОСТ 5929-70 Ганка М16Х1.5 ГОСТ 5929-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
16 700А.35.00.033-09 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.079
17 700А.35.00.033-12 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.402
18 Гайка М8 ГОСТ 5927-70 Гайка М8 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 7
19 Шайба 8.65Г ГОСТ 6402-70 Шайба 8.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 23
20 700.35.00.140-1 Головка соединительная в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.730
21 700.35.00.069 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.003
22 700.35.06.019-1 Штуцер специальный
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.062
23 700.35.00.130-1 Кран разобщительный Кр20
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.700
Примечание Нет
24 Болт М8Х70 ГОСТ 7811-70 Болт М8Х70 ГОСТ 7811-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
25 Штуцер 2-10 ГОСТ 9113-67 Штуцер 2-10 ГОСТ 9113-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
26 700А.35.00.033-11 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.108
27 Штуцер 1-10 ГОСТ 9113-67 Штуцер 1-10 ГОСТ 9113-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
28 700А.35.00.033-10 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.207
29 Тройник 10 ГОСТ 9119-67 Тройник 10 ГОСТ 9119-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
30 Штуцер 1-14 ГОСТ 9113-67 Штуцер 1-14 ГОСТ 9113-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
31 700А.35.00.012 Переходник
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.018
32 700.35.00.100-1 Кран КР-22
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
Масса Материал 0.100
Примечание Нет
33 700А.35.00.060 Лента в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
Масса Материал 0.175
34 Шайба 8.01 ГОСТ 1137 1-78 Шайба 8.01 ГОСТ 1137 1-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
35 Угольник 1-10 ГОСТ 9115-67 Угольник 1-10 ГОСТ 9115-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
36 700А.35.00.033-58 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.114
37 700А.35.00.033-71 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.267
38 700А.35.00.039 Тройник ввертный
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.110
39 700А.35.00.033-04 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.141
40 700А.35.00.033-69 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.090
41 Рукав 30Х20-10 ГОСТ 10362-76: L=100мм Рукав 30Х20-10 ГОСТ 10362-76: L=100мм
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
42 700А.35.00.033-44 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.700
43 700А.35.00.033-05 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.106
44 700А.35.00.033-43 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.397
45 700.35.06.051 Тройник
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.050
46 Муфта 5 ГОСТ 9121-67 Муфта 5 ГОСТ 9121-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
47 Гайка 1-5 ГОСТ 9122-67 Гайка 1-5 ГОСТ 9122-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
48 700.35.00.100 Клапан баллонов предохранительный
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.150
49 700А.35.00.051 Тройник
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.100
50 700.35.00.067 Штуцер специальный
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.085
51 700.35.00.068 Шарик
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.001
53 700.35.00.066 Корпус
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.120
54 700.15.00.016 Прокладка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.001
55 700.35.06.036-2 Пробка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.035
56 700.14.00.053 Звено цепочки
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 7
Масса Материал 0.002
57 700.35.00.080 Клапан буксирный
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.223
58 А52426-24 Рамка хомута ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
59 Лента ХЛ 225 ГОСТ 503-71 Лента ХЛ 225 ГОСТ 503-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
60 Рукав 14Х22.5-16 ГОСТ 10362-76: L=100мм Рукав 14Х22.5-16 ГОСТ 10362-76: L=100мм
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
61 Штифт 4Пр2аХ18 ГОСТ 3128-70 Штифт 4Пр2аХ18 ГОСТ 3128-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
62 700.35.06.038 Ушко
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
Масса Материал 0.002
62 Шайба 10.01 ГОСТ 11371-78 Шайба 10.01 ГОСТ 11371-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 7
63 700.17.19.055-3 Валик
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
Масса Материал 0.017
64 Шплинт 2.5Х20 ГОСТ 397-79 Шплинт 2.5Х20 ГОСТ 397-79
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 6
65 700.35.00.113 Проушина
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.011
66 700.35.00.109 Пружина
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.040
67 Ось 22-10Х5Х40 ГОСТ 9650-71 Ось 22-10Х5Х40 ГОСТ 9650-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
68 700.35.00.094 Валик
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.080
69 700А.35.00.160 Педаль тормозная передняя в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.983
70 700.35.00.074-2 Вилка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.096
71 Гайка М12Х1.25 ГОСТ 5927-70 Гайка М12Х1.25 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
72 700.35.00.077-3 Вилка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.017
73 700А.35.00.016 Тяга
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.254
74 700А.35.00.024 Шток
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.318
75 700.35.00.079 Пружина
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.110
76 700.35.00.075-1 Вилка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.096
77 Гайка М10 ГОСТ 5927-70 Гайка М10 ГОСТ 5927-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
78 Шайба 10.65Г ГОСТ 6402-70 Шайба 10.65Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
79 700.35.00.088-1 Рычаг
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.230
80 Болт М10Х 45 ГОСТ 7811-70 Болт М10Х 45 ГОСТ 7811-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
81 700.35Ж106 Мостик переходной
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.054
82 Шайба 12.01 ГОСТ 11371-78 Шайба 12.01 ГОСТ 11371-78
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
83 700А.35.00.023 Втулка распорная
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.065
84 Болт М8Х25 ГОСТ 7808-70 Болт М8Х25 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 5
85 Шпонка 5Х7.5 ГОСТ 8795-68 Шпонка 5Х7.5 ГОСТ 8795-68
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
86 Ось 22-10Х5Х36 ГОСТ 9650-71 Ось 22-10Х5Х36 ГОСТ 9650-71
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
87 700А.35.00.040 Валик в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.449
88 Угольник 1-5 ГОСТ 9115-67 Угольник 1-5 ГОСТ 9115-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
89 700А.35.00.020 Тяга в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.200
90 700А.35.00.033-66 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.341
91 701.35.00.012-06 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.091
92 701.35.00.012-13 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.330
93 700А.35.00.033-02 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.030
94 700А.35.00.029 Крестовина
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.200
95 700.82.00.017 Ниппель
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.001
96 700А.35.00.033-03 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.021
97 700А.35.00.033-74 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.209
98 700А.35.00.033-52 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.210
99 700А.35.00.052 Угольник
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.065
100 Пробка КГ 1/4" ГОСТ 12720-67 Пробка КГ 1/4" ГОСТ 12720-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
101 700.35.06.046 Тройник ввертной угловой
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.800
102 Угольник 2-10 ГОСТ 9115-67 Угольник 2-10 ГОСТ 9115-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
103 Тройник 14 ГОСТ 9119-67 Тройник 14 ГОСТ 9119-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
104 Болт М10Х120 ГОСТ 7811-70 Болт М10Х120 ГОСТ 7811-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
105 700.35.00.090-3 Кран тормозной в сборе
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 7.700
Примечание Нет
106 700А.35.00.033-38 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.192
107 700А.35.00.033-40 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.206
108 700А.35.00.033-39 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.087
109 700А.35.00.033-41 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.105
110 Пробка КГ 3/8" ГОСТ 12720-67 Пробка КГ 3/8" ГОСТ 12720-67
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
111 700.35.06.047-6 Трубка 14пХ1 ГОСТ 9567-60
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.083
112 700А.35.00.210 Рукав
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.620
113 700А.35.00.033-57 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.260
114 700.35.00.081 Вилка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.256
115 3408-1 Шплинт хомута 6.3 ОСТ 3-408-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 4
116 700А.35.00.190 Педаль
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.620
117 700А.35.00.180 Тяга
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.880
118 700.17.19.055-2 Валик
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.014
119 Шплинт 2Х20 ГОСТ 397-79 Шплинт 2Х20 ГОСТ 397-79
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
120 Хомутик ХПО-10Х7 ЛК 0034-00 Хомутик ХПО-10Х7 ЛК 0034-00
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
121 Хомутик ХПО-15Х9 ЛК 0034-00 Хомутик ХПО-15Х9 ЛК 0034-00
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 10
122 Хомутик ХПО-10Х9 ЛК 0034-00 Хомутик ХПО-10Х9 ЛК 0034-00
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 3
123 Болт М8Х16 ГОСТ 7808-70 Болт М8Х16 ГОСТ 7808-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 8
124 700А.11.00.057-01 Втулка
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.005
125 Болт М6Х16 ГОСТ 7805-70 Болт М6Х16 ГОСТ 7805-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
126 Шайба 6.65 Г ГОСТ 6402-70 Шайба 6.65 Г ГОСТ 6402-70
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
127 700.10.00.047 Хомут
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.005
128 700А.35.00.037-1 Кронштейн
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 2
Масса Материал 0.230
129 Шплинт 4Х25 ГОСТ 397-79 Шплинт 4Х25 ГОСТ 397-79
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
921 701.35.00.033-42 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.331
1101 701.35.00.033-50 Труба
Подробнее
Дополнительная информация:
Кол-во на "К-701, К-700А" 1
Масса Материал 0.411
