| ← Гидроагрегаты и арматура | Гидрораспределитель Р80 → |

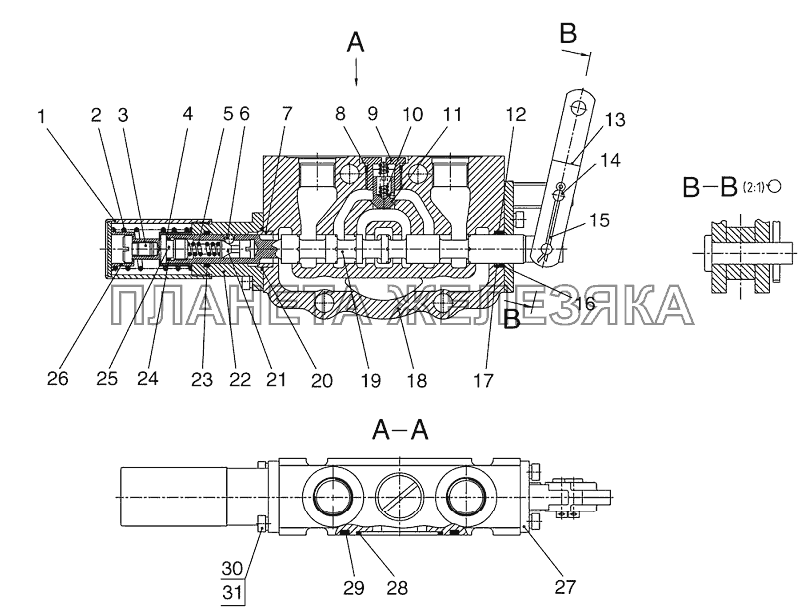

/100.gif "Гидрораспределитель РП70 МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
РП70-8-0-М |
Гидрораспределитель Подробнее |
||
| 1 | РП70-090 |
Труба Подробнее |
|
|
| 2 | Р16.3.10.10 |
Пружина Подробнее |
|
|
| 3 | РП70-026 |
Винт Подробнее |
|
|
| 4 | РП70-018-01 |
Тарелка Подробнее |
|
|
| 5 | РП70-033 |
Пружина Подробнее |
|
|
| 6 | 5-100 |
Шарик Подробнее |
|
|
| 7 | РП70-021 |
Втулка Подробнее |
|
|
| 8 | 017-020-19-2-2 |
Кольцо Подробнее |
|
|
| 9 | РП70-024 |
Пробка Подробнее |
|
|
| 10 | РП70-027 |
Пружина Подробнее |
|
|
| 11 | РП70-023 |
Затвор Подробнее |
|
|
| 12 | РП70-031 |
Кольцо Подробнее |
|
|
 |
13 | РП70-042 |
Планка Подробнее |
|
| 14 | 6х18 |
Палец Подробнее |
|
|
| 15 | 2х40.019 |
Шплинт Подробнее |
|
|
| 16 | РП70-032 |
Кольцо Подробнее |
|
|
| 17 | 017-020-19-2-2 |
Кольцо Подробнее |
|
|
| 18 | РП70-011 |
Корпус секции распределителя Подробнее |
|
|
| 19 | РП70-013 |
Золотник Подробнее |
|
|
| 20 | 021-024-19-2-6 |
Кольцо Подробнее |
|
|
| 21 | РП70-019 |
Фиксатор Подробнее |
|
|
| 22 | РП70-014 |
Обойма Подробнее |
|
|
| 23 | 016-020-25-2-2 |
Кольцо Подробнее |
|
|
| 24 | 009-012-19-1-4 |
Кольцо Подробнее |
|
|
| 25 | РП70-016 |
Футорка Подробнее |
|
|
| 26 | РП70-018 |
Тарелка Подробнее |
|
|
| 27 | РП70-070 |
Кронштейн Подробнее |
|
|
| 28 | 036-040-25-2-2 |
Кольцо Подробнее |
|
|
| 29 | 060-066-36-2-2 |
Кольцо Подробнее |
|
|
| 30 | ВМ5х12 |
Винт Подробнее |
|
|
| 31 | ШП5 |
Шайба Подробнее |
|
