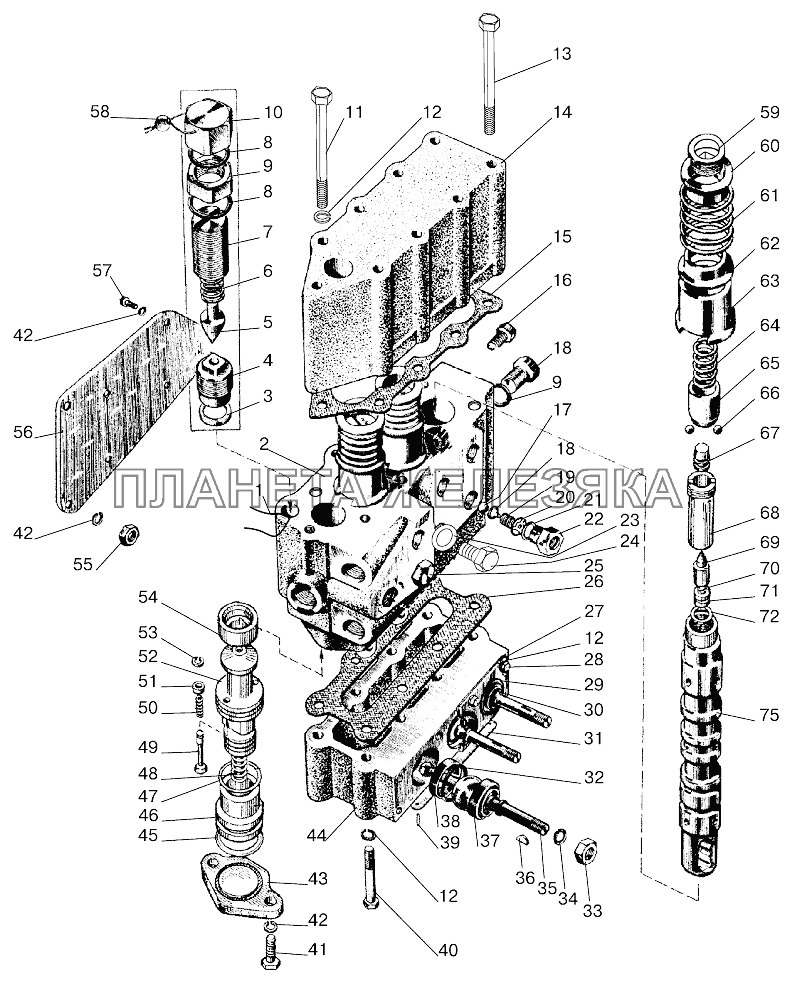

/101.gif "Гидрораспределитель Р80 МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Р80-23.20.030 |
Золотник Подробнее |
|
||
| Р80-3/4-222-ЗГг |
Гидрораспределитель Подробнее |
|
||
| 1 | 0,8x200 |
Проволока Подробнее |
|
|
| 2 | Р80-23.30.421 |
Корпус Подробнее |
|
|
| 3 | Р75-В-028-А |
Прокладка Подробнее |
|
|
| 4 | Р80-23.20.063 |
Гнездо Подробнее |
|
|
| 5 | МКЛВ-16/3Ф-101 |
Игла Подробнее |
|
|
| 6 | Р40/75-0808048-Б |
Пружина Подробнее |
|
|
| 7 | Р80-049-Б |
Винт регулировочный Подробнее |
|
|
| 8 | 017-022-30-2-2 |
Кольцо Подробнее |
|
|
| 9 | Р75-058-Б |
Гайка Подробнее |
|
|
| 10 | Р75-051-Б |
Колпачок Подробнее |
|
|
| 11 | М8х110 |
Болт Подробнее |
|
|
| 12 | ШП8 |
Шайба Подробнее |
|
|
| 13 | М8х100 |
Болт Подробнее |
|
|
| 14 | Р80-23.20.123 |
Крышка Подробнее |
|
|
| 15 | Р40/75-0808039-А |
Прокладка Подробнее |
|
|
| 16 | 12,5 |
Пробка Подробнее |
|
|
| 17 | 14,288 |
Шарик Подробнее |
|
|
| 18 | Р80-23.20.007 |
Направляющая Подробнее |
|
|
| 19 | Р80-23.20.002 |
Пружина Подробнее |
|
|
| 20 | Р80-23.20.003 |
Шайба Подробнее |
|
|
| 21 | 024-028-25-2-2 |
Кольцо Подробнее |
|
|
| 22 | Р80-23.20.004 |
Переходник Подробнее |
|
|
| 23 | 017-22-30-2-2 |
Кольцо Подробнее |
|
|
| 24 | 50-4608027-Б |
Пробка Подробнее |
|
|
| 25 | Р80-23.20.006 |
Заглушка Подробнее |
|
|
| 26 | Р75-3-038 |
Прокладка Подробнее |
|
|
| 27 | Р75-3-057 |
Пластина колец Подробнее |
|
|
| 28 | М8х20 |
Болт Подробнее |
|
|
| 29 | Р75-3-055-Б |
Пластина пыльника Подробнее |
|
|
| 30 | Р75-056М |
Пыльник Подробнее |
|
|
| 31 | Р80-23.20.0353-Г1 |
Табличка Подробнее |
|
|
| 32 | 028-033-30-2-2 |
Кольцо Подробнее |
|
|
| 33 | М12х1,25 |
Гайка Подробнее |
|
|
| 34 | ШП12 |
Шайба Подробнее |
|
|
| 35 | Р75-0546 |
Рычаг Подробнее |
|
|
| 36 | 3x6,5 |
Шпонка Подробнее |
|
|
| 37 | Р80-23.20.065 |
Кольцо Подробнее |
|
|
| 38 | Р80-23.20.064 |
Кольцо Подробнее |
|
|
| 39 | 2x6 |
Заклепка Подробнее |
|
|
| 40 | М8х55 |
Болт Подробнее |
|
|
| 41 | М10x25 |
Болт Подробнее |
|
|
| 42 | ШП10 |
Шайба Подробнее |
|
|
| 43 | Р80-23.20.071А |
Упор Подробнее |
|
|
| 44 | Р80-23.20.022 |
Крышка Подробнее |
|
|
| 45 | 032-037-30-2-2 |
Кольцо Подробнее |
|
|
| 46 | P80-23.20.073 |
Направляющая Подробнее |
|
|
| 47 | 025-030-30-2-3 |
Кольцо Подробнее |
|
|
| 48 | P80-23P.20.072 |
Пружина Подробнее |
|
|
| 49 | P75-B3BP-081A |
Клапан Подробнее |
|
|
| 50 | P75-B3BP-082 |
Пружина Подробнее |
|
|
| 51 | P80-23R.20.085 |
Шайба Подробнее |
|
|
| 52 | P80-23R.20.084 |
Клапан переливной Подробнее |
|
|
| 53 | P75-B3BP-083-A |
Шайба Подробнее |
|
|
| 54 | P80-23.20.043 |
Гнездо Подробнее |
|
|
| 55 | M10 |
Гайка Подробнее |
|
|
| 56 | 50-4607032-Б |
Кронштейн Подробнее |
|
|
| 57 | M10x20 |
Болт Подробнее |
|
|
| 58 | P40/75-0808076 |
Пломба Подробнее |
|
|
| 59 | P80-23.20.137 |
Пробка Подробнее |
|
|
| 60 | P75-033 |
Стакан нижний Подробнее |
|
|
| 61 | P80-23.20.035 |
Пружина Подробнее |
|
|
| 62 | P75-034 |
Стакан нижний Подробнее |
|
|
| 63 | P80-23.20.031 |
Обойма Подробнее |
|
|
| 64 | P75-B-032 |
Пружина Подробнее |
|
|
| 65 | Р75-В-029 |
Втулка Подробнее |
|
|
| 66 | 6,35-100 |
Шарик Подробнее |
|
|
| 67 | P80-23.20.025 |
Бустер Подробнее |
|
|
| 68 | P80.23.20.046^ |
Гильза Подробнее |
|
|
| 69 | P80-23.20.045 |
Плунжер Подробнее |
|
|
| 70 | P80-23.20.036 |
Пружина Подробнее |
|
|
| 71 | P80-23.20.027 |
Гнездо Подробнее |
|
|
| 72 | P75-B-028-A |
Прокладка Подробнее |
|
|
| 73 | P80-23.20.224 |
Золотник Подробнее |
|
