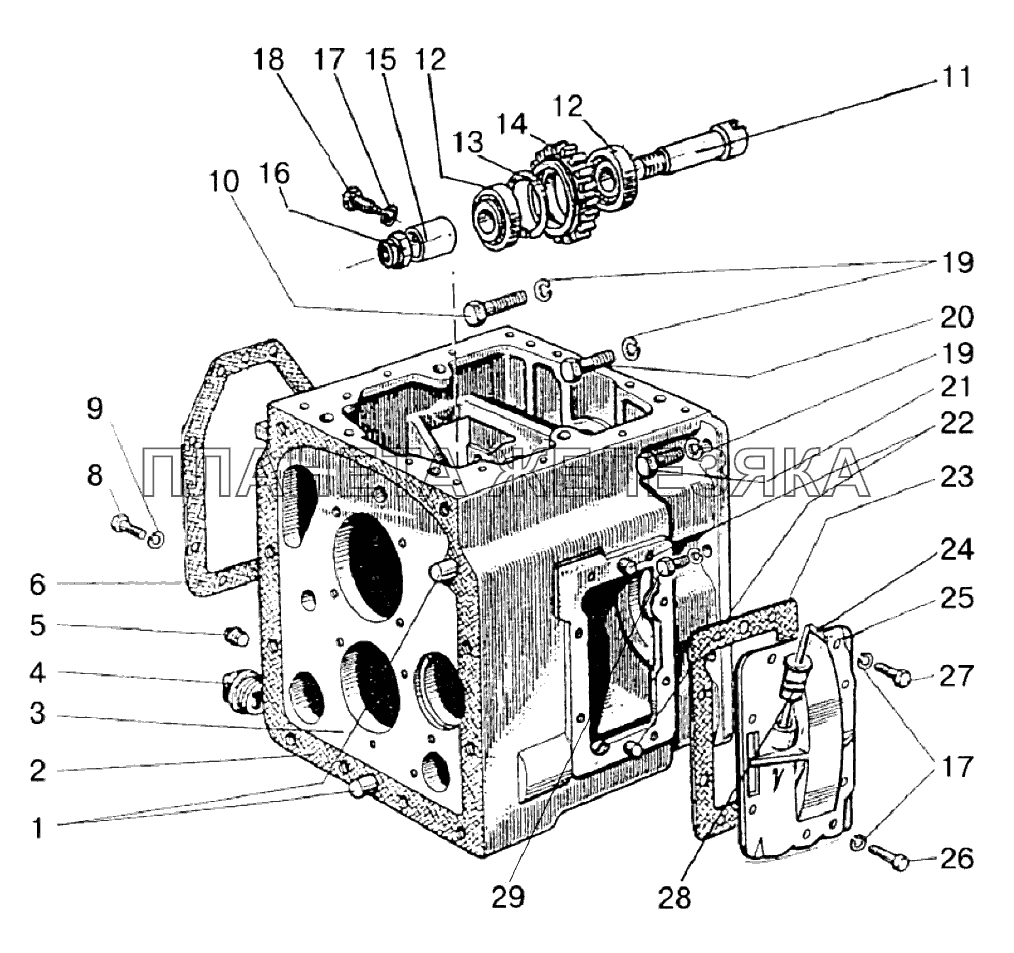

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 50-4605027 |
Штифт Подробнее |
|
| 2 | 50-1701026 |
Прокладка Подробнее |
|
|
| 3 | 50-1701025-А-01 |
Корпус Подробнее |
|
|
| 4 | 70-1701300 |
Пробка Подробнее |
|
|
| 5 | ПККГ3/8dm |
Пробка Подробнее |
|
|
| 6 | 50-1701459 |
Прокладка Подробнее |
|
|
| 8 | М10-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 9 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 10 | М16-6gх100.88.35.019 |
Болт Подробнее |
|
|
 |
11 | 52-1802094 |
Ось Подробнее |
|
| 12 | 7306А |
Подшипник Подробнее |
|
|
| 13 | 52-1802097-А |
Кольцо Подробнее |
|
|
 |
14 | 52-1802091 |
Шестерня Подробнее |
|
| 14 | 52-1802095-Б |
Шестерня промежуточная с кольцом и подшипником в сборе Подробнее |
|
|
 |
15 | 52-1802092-Б |
Втулка Подробнее |
|
 |
16 | 52-1802128 |
Гайка Подробнее |
|
| 17 | Шайба12.ОТ |
Шайба Подробнее |
|
|
 |
18 | 52-1802093 |
Винт Подробнее |
|
| 19 | Шайба16.ОТ |
Шайба Подробнее |
|
|
| 20 | М16-6gх60.88.35.019 |
Болт Подробнее |
|
|
| 21 | М16-6gх50.88.35.019 |
Болт Подробнее |
|
|
 |
22 | Д01-015 |
Штифт установочный Подробнее |
|
| 23 | 50-1701456-А |
Прокладка Подробнее |
|
|
 |
24 | 70-1701415-А |
Масломер Подробнее |
|
 |
25 | 70-1701454-А2 |
Крышка Подробнее |
|
| 26 | М12-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 27 | М12-6gх45.88.35.019 |
Болт Подробнее |
|
|
| 28 | 011-015-25-2-4 |
Кольцо Подробнее |
|
|
| 29 | М16-6gх55.88.35.019 |
Болт Подробнее |
|
