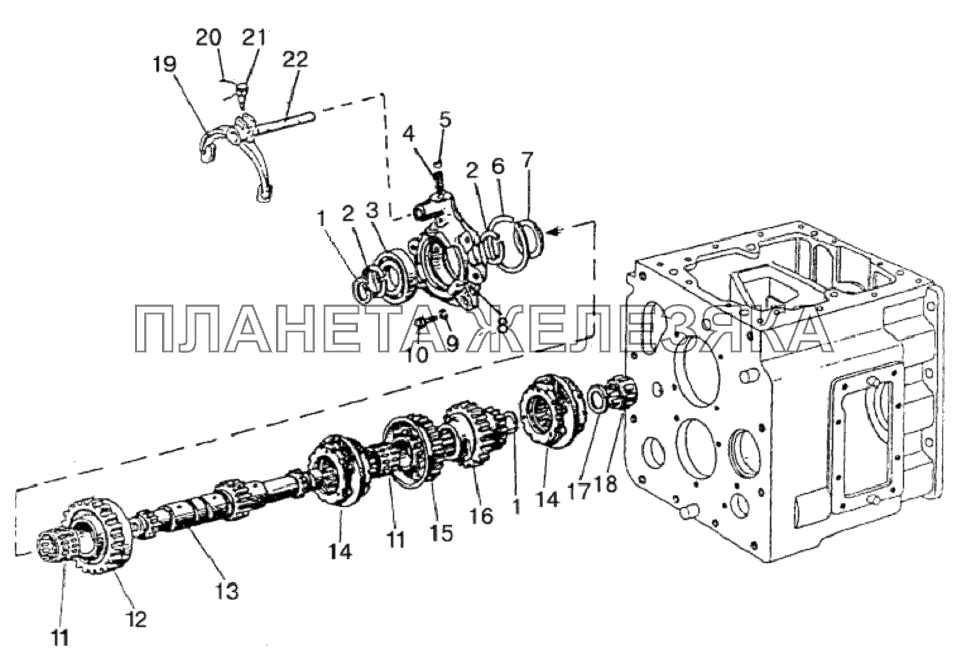

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 74-1701030 |
Вал первичный Подробнее |
|
||
| 1 | С40 |
Кольцо Подробнее |
|
|
| 2 | 2С50 |
Кольцо Подробнее |
|
|
| 3 | 210АУШ1 |
Подшипник Подробнее |
|
|
| 4 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 5 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 6 | 2С90 |
Кольцо Подробнее |
|
|
| 7 | 74-1701026 |
Шайба Подробнее |
|
|
| 8 | 74-1701034-Б |
Стакан Подробнее |
|
|
| 9 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 10 | М10-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 11 | 3КК50х57х36 |
Подшипник Подробнее |
|
|
| 12 | 74-1701110 |
Шестерня Подробнее |
|
|
 |
13 | 74-1701032 |
Вал Подробнее |
|
| 14 | 74-1701060-А |
Синхронизатор Подробнее |
|
|
| 15 | 74-1701100 |
Шестерня Подробнее |
|
|
| 16 | 74-1701045 |
Шестерня Подробнее |
|
|
| 17 | 74-1701029 |
Кольцо Подробнее |
|
|
| 18 | 822707Д |
Подшипник Подробнее |
|
|
| 19 | 74-1723020-Б1 |
Вилка Подробнее |
|
|
| 19 | 74-1723020-Б1-01 |
Вилка Подробнее |
|
|
| 19 | 74-1723043-Б |
Вилка Подробнее |
|
|
| 20 | 1,6-О-С |
Проволока Подробнее |
|
|
| 21 | 220-1702061 |
Болт Подробнее |
|
|
| 22 | 74-1723044-Б1 |
Валик Подробнее |
|
|
| 22 | 74-1723044-Б1-01 |
Валик Подробнее |
|
