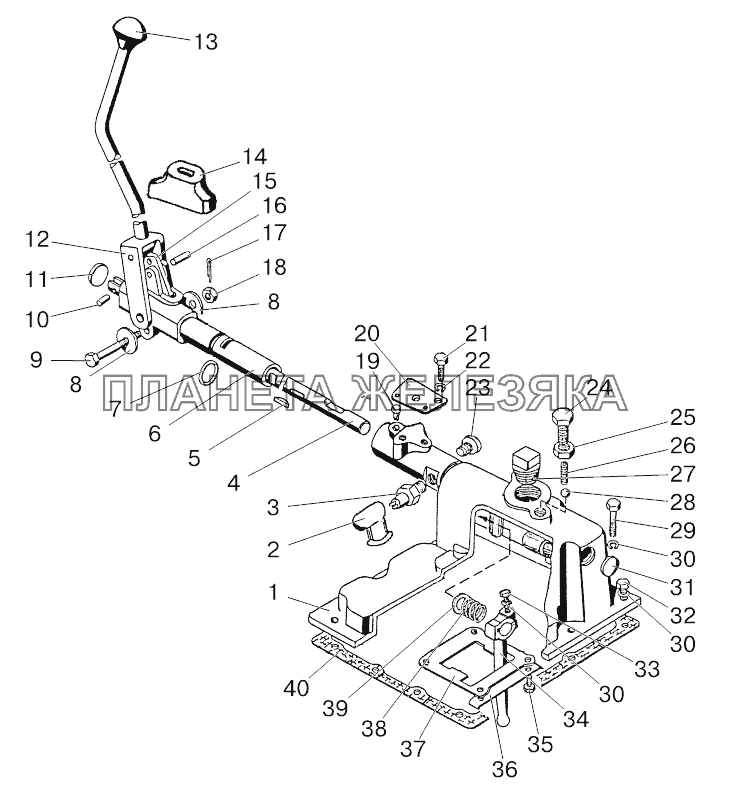

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-1703010-А1 |
Крышка Подробнее |
|
||
| 1 | 70-1703025-Б |
Крышка Подробнее |
|
|
| 2 | 50Л-3724050 |
Чехол Подробнее |
|
|
| 3 | ВК12-3 |
Выключатель Подробнее |
|
|
| 4 | 70-1703201-Б-01 |
Вал Подробнее |
|
|
| 5 | СШ611 |
Шпонка 6x11 Подробнее |
|
|
| 6 | 70-1703210-Б |
Опора Подробнее |
|
|
| 7 | 030-034-25-1-4 |
Кольцо Подробнее |
|
|
| 8 | ШЧ12 |
Шайба Подробнее |
|
|
| 9 | 50-2403034-01 |
Болт Подробнее |
|
|
| 10 | ШЦК8x20 |
Штифт Подробнее |
|
|
| 11 | 35-10кл.Ц9xр |
Заглушка Подробнее |
|
|
 |
12 | 70-1703220 |
Рычаг Подробнее |
|
| 13 | 70-1702125 |
Рукоятка Подробнее |
||
 |
14 | 70-1703203-А |
Чехол Подробнее |
|
 |
15 | 70-1703202-А |
Поводок Подробнее |
|
| 16 | ШЦК8x25 |
Штифт Подробнее |
|
|
| 17 | 3,2x25 |
Шплинт Подробнее |
|
|
| 18 | М12 |
Гайка Подробнее |
|
|
| 19 | 70-1703205 |
Стопор Подробнее |
|
|
| 20 | 80-3503048 |
Кронштейн Подробнее |
|
|
| 21 | М12x20 |
Болт Подробнее |
|
|
| 22 | ШП12 |
Шайба Подробнее |
|
|
| 23 | 70-1702053 |
Пробка Подробнее |
|
|
| 24 | 70-1703204 |
Болт Подробнее |
|
|
| 25 | М16 |
Гайка Подробнее |
|
|
| 26 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 27 | Пробка |
Пробка Подробнее |
|
|
| 28 | 70-1703209 |
Шарик 13,8мм Подробнее |
|
|
| 29 | М10x60 |
Болт Подробнее |
|
|
| 30 | ШП10 |
Шайба Подробнее |
|
|
| 31 | 28-10кпЦ19xр |
Заглушка Подробнее |
|
|
| 32 | M10X35 |
Болт Подробнее |
|
|
| 33 | М10x30 |
Болт Подробнее |
|
|
 |
34 | 70-1703011 |
Рычаг Подробнее |
|
| 35 | M10X18 |
Болт Подробнее |
|
|
| 36 | 50-1702107-А |
Пластина стопорная Подробнее |
|
|
| 37 | 70-1703084 |
Пластина Подробнее |
|
|
| 38 | 70-1703057 |
Пружина Подробнее |
|
|
| 39 | 70-1703058 |
Шайба Подробнее |
|
|
| 40 | 50-1702026 |
Прокладка Подробнее |
|
