| ← Редуктор. Мультипликатор (800, 820, 890, 892) | Механизм управления коробкой передач. Крышка (800, 820, 890, 892) → |

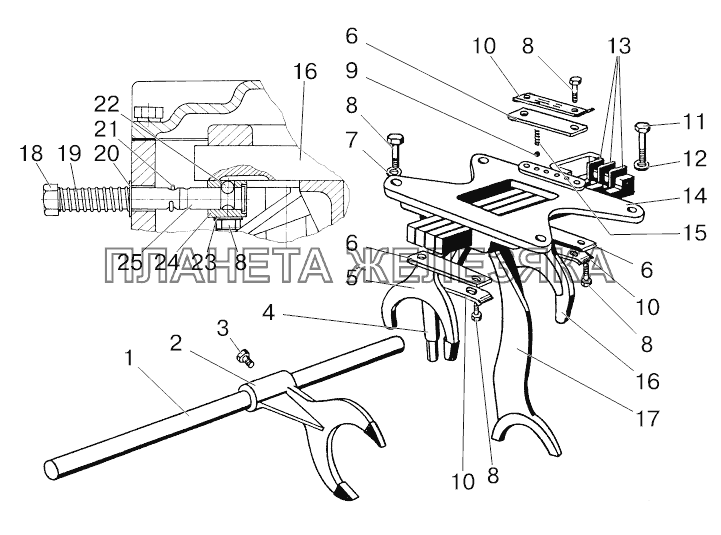

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
50-1702080-А |
Корпус вилок Подробнее |
||
| 50-1702080-А-01 |
Корпус вилок Подробнее |
|
||
 |
1 | 50-1702063 |
Валик Подробнее |
|
 |
2 | 50-1702028 |
Вилка переключения редуктора Подробнее |
|
| 3 | 36-1702110 |
Винт установочный Подробнее |
|
|
| 4 | 50-1702095-А1 |
Поводок Подробнее |
|
|
 |
5 | 50-1702116 |
Вилка переключения IV и V передач Подробнее |
|
| 6 | 50-1702081 |
Планка вилок переключения Подробнее |
|
|
| 7 | ШП10 |
Шайба Подробнее |
|
|
| 8 | М10x25 |
Болт Подробнее |
|
|
| 9 | 10.0-60 |
Шарик Подробнее |
|
|
| 10 | 50-11702107-А |
Пластина стопорная Подробнее |
|
|
| 11 | 50-1702092 |
Болт призонный М12х42 Подробнее |
|
|
| 12 | ШП12 |
Шайба Подробнее |
|
|
| 13 | 50-1702083 |
Планка замковая Подробнее |
|
|
| 14 | 50-1702085 |
Корпус вилок Подробнее |
|
|
| 15 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
 |
16 | 50-1702096 |
Вилка переключения III передачи Подробнее |
|
 |
17 | 74-1702086 |
Вилка 1-й передачи и заднего хода Подробнее |
|
| 18 | 70-1702073 |
Шток Подробнее |
|
|
| 19 | 70-1702077 |
Пружина Подробнее |
|
|
| 20 | А61.01.501 |
Шайба Подробнее |
|
|
| 21 | 2x20 |
Шплинт Подробнее |
|
|
| 22 | 8.0-100 |
Шарик Подробнее |
|
|
| 23 | 50-1702107 |
Шайба Подробнее |
|
|
| 24 | 70-1702072 |
Кронштейн Подробнее |
|
|
| 25 | 70-1702071 |
Шток Подробнее |
|
