| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Д65-3701050-Б СБ |

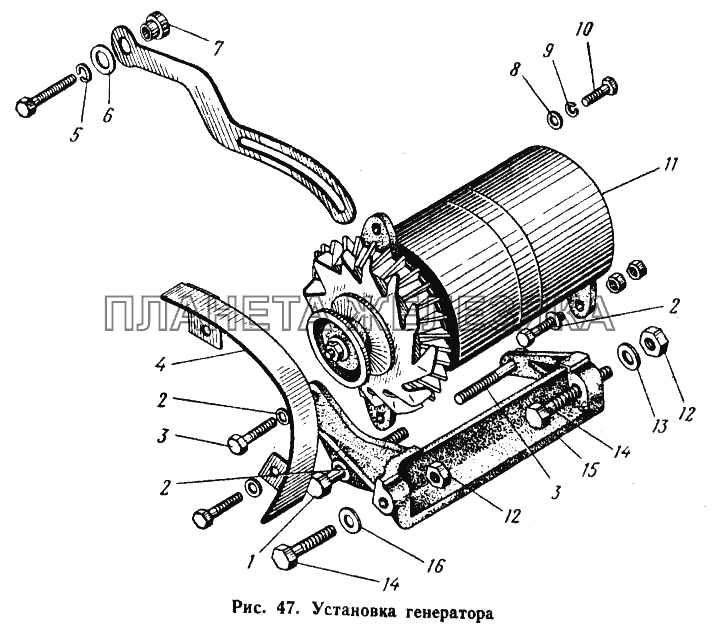

Установка генератора Г306-А Подробнее |
|
||
| 1 | Болт М12Х55 |
Болт М12Х55 Подробнее |
|
|
| 2 | Шайба 12 |
Шайба 12 Подробнее |
|
|
| 3 | Болт М10Х60 |
Болт М10Х60 Подробнее |
|
|
| 4 | Д65-3701065 СБ |
Кожух защитный Подробнее |
|
|
| 5 | Шайба 12 |
Шайба 12 Подробнее |
|
|
| 6 | Дс5-13034-Д |
Планка Подробнее |
|
|
| 7 | Д13047-А |
Втулка Подробнее |
|
|
| 8 | 50-1307072 |
Шайба упорная Подробнее |
|
|
| 9 | Шайба 8 |
Шайба 8 Подробнее |
|
|
| 10 | Болт М8Х20 |
Болт М8Х20 Подробнее |
|
|
| 11 | Г306-А-370100055-Г |
Генератор Г306-А Подробнее |
|
|
| 12 | Гайка М10 |
Гайка М10 Подробнее |
|
|
| 13 | 48-3701062 |
Шайба регулировочная Подробнее |
|
|
| 14 | Болт М10Х40 |
Болт М10Х40 Подробнее |
|
|
| 15 | Д65-3701056-В |
Кронштейн генератора Подробнее |
|
|
| 16 | Д25-083 |
Шайба Подробнее |
|
