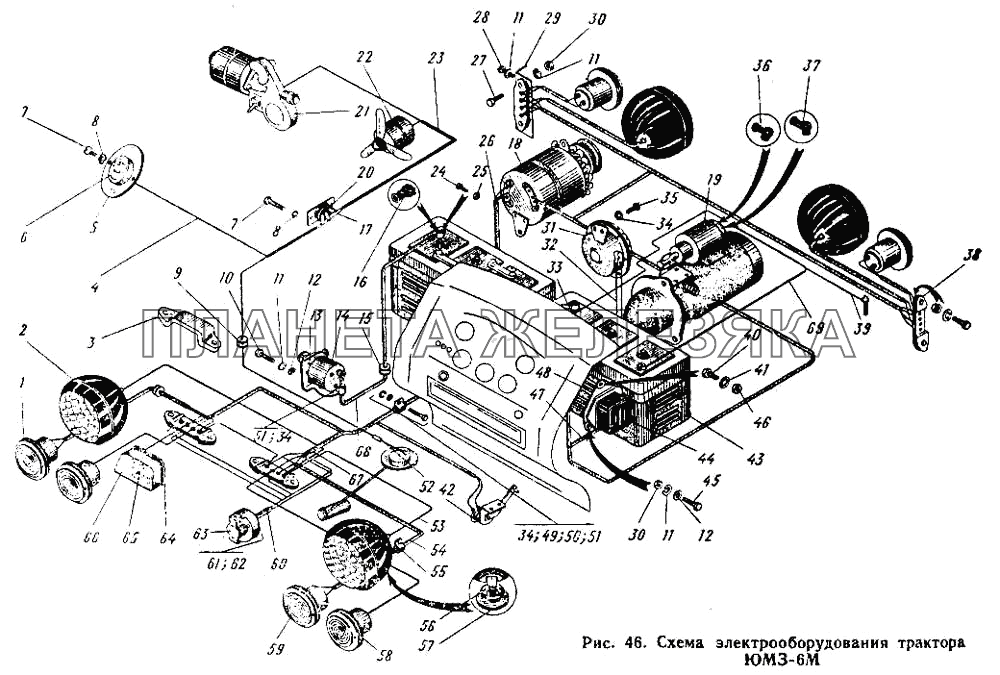

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 45-3700010 СБ |
Установка электрооборудования трактора ЮМЗ-6М Подробнее |
|
||
| 45-3700020-Б СБ |
Установка электрооборудования кабины Подробнее |
|
||
| 45-3700045 СБ |
Установка электрооборудования на заднем листе Подробнее |
|
||
| 45-3700045 СБ |
Установка электрооборудования на заднем листе Подробнее |
|
||
| 45-3700100 |
Установка плафона Подробнее |
|
||
| 45-3700100 СБ |
Установка плафона Подробнее |
|
||
| 1 | ФП-100-Б |
Фонарь задний Подробнее |
|
|
| 2 | ФГ-304 |
Фара тракторная Подробнее |
|
|
| 3 | 45-3700004 |
Колпачок Подробнее |
|
|
| 4 | 45-3724026 |
Провод плафон-переключатель Подробнее |
|
|
| 5 | ПК-201 |
Плафон Подробнее |
|
|
| 6 | Лампа А12-3 ГОСТ 2023-66 |
Лампа А12-3 ГОСТ 2023-66 Подробнее |
|
|
| 7 | Винт М4Х8 |
Винт М4Х8 Подробнее |
|
|
| 8 | Шайба 4 |
Шайба 4 Подробнее |
|
|
| 9 | 36-3723024-А |
Втулка Подробнее |
|
|
| 9 | 36-3723024-Б |
Втулка провода Подробнее |
|
|
| 10 | Болт М6Х16 |
Болт М6Х16 Подробнее |
|
|
| 11 | Шайба 6 |
Шайба 6 Подробнее |
|
|
| 12 | Шайба 6 |
Шайба 6 Подробнее |
|
|
| 13 | 45-3710011-А |
Кронштейн включателя «массы» Подробнее |
|
|
| 14 | ВК-318-Б |
Включатель «массы» Подробнее |
|
|
| 15 | 45-3700003 |
Втулка Подробнее |
|
|
| 16 | 45-3700005 |
Колпачок защитный Подробнее |
|
|
| 17 | 45-3724025 |
Провод кабины Подробнее |
|
|
| 18 | Г-306-А |
Генератор Подробнее |
|
|
| 19 | СТ-212-Р1 |
Стартер Подробнее |
|
|
| 20 | ППН-45 |
Переключатель Подробнее |
|
|
| 21 | СП-230 |
Стеклоочиститель Подробнее |
|
|
| 22 | 45-8104010-А |
Вентилятор кабины Подробнее |
|
|
| 23 | 45-3724095-Г |
Жгут к стеклоочистителю Подробнее |
|
|
| 24 | Болт М8Х25 |
Болт М8Х25 Подробнее |
|
|
| 25 | Гайка М8 |
Гайка М8 Подробнее |
|
|
| 26 | 45А-3724085-Д |
Жгут к генератору Подробнее |
|
|
| 27 | Болт М6Х25 |
Болт М6Х25 Подробнее |
|
|
| 28 | Винт М6Х12 |
Винт М6Х12 Подробнее |
|
|
| 29 | 45-3700080 |
Кронштейн Подробнее |
|
|
| 30 | Гайка М6 |
Гайка М6 Подробнее |
|
|
| 31 | С-311 |
Сигнал звуковой безрупорный Подробнее |
|
|
| 32 | 45-3724044 |
Провод к звуковому сигналу Подробнее |
|
|
| 33 | 45-3700060 |
Перемычка аккумуляторных батарей в сборе Подробнее |
|
|
| 34 | Шайба 8 |
Шайба 8 Подробнее |
|
|
| 35 | Болт М8Х16 |
Болт М8Х16 Подробнее |
|
|
| 36 | 45-3700001 |
Наконечник изоляционный Подробнее |
|
|
| 37 | 45-3700002 |
Наконечник изоляционный Подробнее |
|
|
| 38 | ПС-2-А2 |
Панель соединительная Подробнее |
|
|
| 39 | 45-3724027 |
Провод указатель температуры воды-датчик Подробнее |
|
|
| 40 | Болт М10Х20 |
Болт М10Х20 Подробнее |
|
|
| 41 | Шайба 10 |
Шайба 10 Подробнее |
|
|
| 42 | 45-3710010 СБ |
Включатель «Стоп» в сборе Подробнее |
|
|
| 43 | 3СТ-215-ЭМ |
Батарея аккумуляторная Подробнее |
|
|
| 44 | РБ-1 |
Реле блокировки Подробнее |
|
|
| 45 | Болт М6Х20 |
Болт М6Х20 Подробнее |
|
|
| 46 | Гайка М10 |
Гайка М10 Подробнее |
|
|
| 47 | 45-3724077-А1 |
Жгут к реле блокировки Подробнее |
|
|
| 48 | 45-3700011 |
Кронштейн Подробнее |
|
|
| 49 | ХПО-16Х27-8.01 |
Шайба 8 Подробнее |
|
|
| 50 | Хомутик подвесной одноместный нормаль МТ |
Хомутик подвесной одноместный нормаль МТЗ ОГК Подробнее |
|
|
| 51 | Болт М8Х20 |
Болт М8Х20 Подробнее |
|
|
| 52 | 45-3724054-А |
Провод датчик-штепсельная клемма датчика Подробнее |
|
|
| 53 | 45-3724055 |
Провод соединительная панель-задняя фара Подробнее |
|
|
| 53 | 45-3724058 |
Провод соединительная панель-задняя фара Подробнее |
|
|
| 54 | 45-3724091-Б |
Жгут к правым фонарям Подробнее |
|
|
| 55 | СХ-8Х22Х6 |
Скоба Подробнее |
|
|
| 56 | 36-3711037-А |
Чашка Подробнее |
|
|
| 57 | 40-3711036 |
Прокладка Подробнее |
|
|
| 58 | 45-3700029 |
Прокладка Подробнее |
|
|
| 59 | УП-5-Ж |
Фонарь указателя поворота Подробнее |
|
|
| 60 | 45-3724082-В |
Жгут к розетке Подробнее |
|
|
| 61 | Винт М5Х35 |
Винт М5Х35 Подробнее |
|
|
| 62 | Шайба 5 |
Шайба 5 Подробнее |
|
|
| 63 | ПО300А-100 |
Розетка штепсельная Подробнее |
|
|
| 64 | 50-3716011 |
Прокладка Подробнее |
|
|
| 65 | Лампа А12-3 ГОСТ 2023-66 |
Лампа А12-3 ГОСТ 2023-66 Подробнее |
|
|
| 66 | ФП-200-А |
Фонарь номерного знака тракторный Подробнее |
|
|
| 67 | 45-3724081-Б |
Жгут задних фонарей Подробнее |
|
|
| 68 | 45-3700090 |
Провод «массы» в сборе Подробнее |
|
|
| 69 | 40-3724003-БЮ |
Провод стартер-аккумуляторная батарея Подробнее |
|
