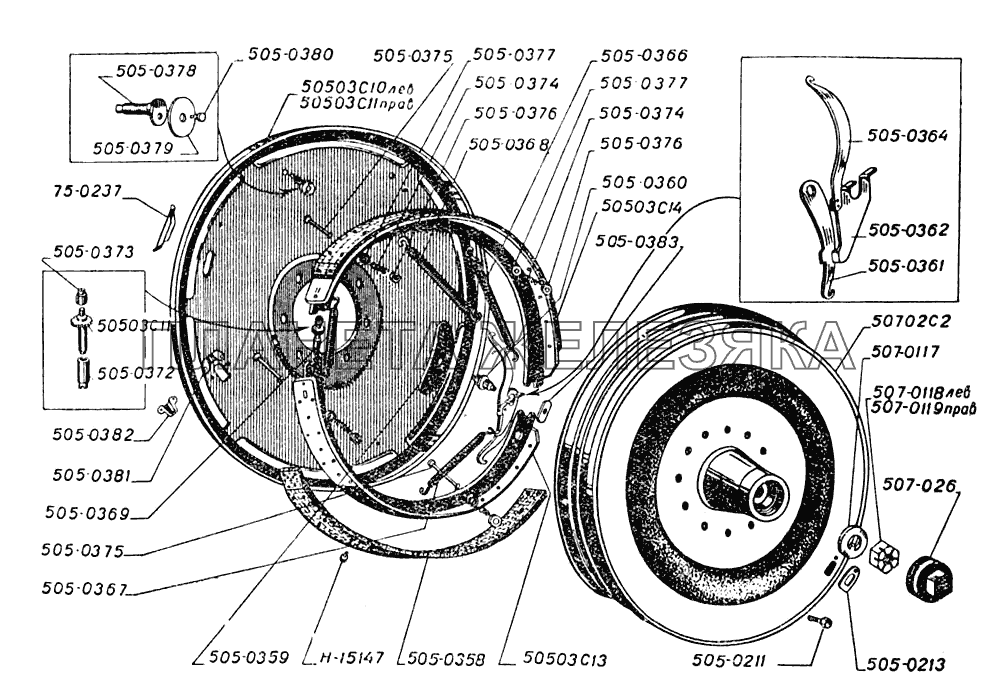

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 505-0211 |
Болт крепления колеса Подробнее |
|
||
| 505-0213 |
Крышка контрольного отверстия тормозного барабана Подробнее |
|
||
| 505-0358 |
Накладка тормозной колодки (Феродо) Подробнее |
|
||
| 505-0359 |
Накладка усилительная защитного диска Подробнее |
|
||
| 505-0360 |
Палец колодок тормоза Подробнее |
|
||
| 505-0361 |
Рычаг приводной тормоза Подробнее |
|
||
| 505-0362 |
Рычаг разжимной левый Подробнее |
|
||
| 505-0363 |
Рычаг разжимной правый Подробнее |
|
||
| 505-0364 |
Планка разжимного рычага левая Подробнее |
|
||
| 505-0365 |
Планка разжимного рычага правая Подробнее |
|
||
| 505-0366 | Пружина первичной колодки |
|
||
| 505-0367 |
Пружина вторичной колодки Подробнее |
|
||
| 505-0368 |
Пружина разжимного рычага Подробнее |
|
||
| 505-0369 |
Пружина колодок стяжная Подробнее |
|
||
| 505-0372 | Гайка регулировочного винта |
|
||
| 505-0373 | Головка регулировочного винта |
|
||
| 505-0374 |
Пружина колодок тормоза Подробнее |
|
||
| 505-0375 |
Тяга пружины колодок Подробнее |
|
||
| 505-0376 |
Чашка пружины колодок Подробнее |
|
||
| 505-0377 |
Чашка пружины колодок нижняя Подробнее |
|
||
| 505-0377 | Чашка пружины колодок нижняя |
|
||
| 505-0378 |
Кривошип регулировочного эксцентрика Подробнее |
|
||
| 505-0379 | Ролик регулировочного эксцентрика |
|
||
| 505-0380 | Ось кривошипа регулировочного эксцентрика |
|
||
| 505-0381 | Скоба болтов зажима троса |
|
||
| 505-0382 | Зажим кожуха троса |
|
||
| 505-0383 |
Пластина колодок Подробнее |
|
||
| 505-03С10 |
Рычаг разжимной правый в сборе Подробнее |
|
||
| 505-03С11 |
Винт регулировочный с зубчаткой в сборе Подробнее |
|
||
| 505-03С12 | Эксцентрик регулировочный в сборе |
|
||
| 505-03С13 |
Колодка тормозная Подробнее |
|
||
| 505-03С14 |
Колодка тормозная с накладкой (Феродо) в сборе Подробнее |
|
||
| 505-03С17 |
Винт регулировочный в сборе с зубчаткой и гайками Подробнее |
|
||
| 505-03С9 |
Рычаг разжимной левый в сборе Подробнее |
|
||
| 507-0117 |
Шайба наружная цапфы поворотного кулака Подробнее |
|
||
| 507-0118 |
Гайка цапфы поворотного кулака левая Подробнее |
|
||
| 507-0119 |
Гайка цапфы поворотного кулака правая Подробнее |
|
||
| 507-026 |
Крышка ступицы переднего колеса Подробнее |
|
||
| 507-02С2 |
Барабан тормозной Подробнее |
|
||
| 507-03С10 |
Диск защитный левый Подробнее |
|
||
| 507-03С11 |
Диск защитный правый Подробнее |
|
||
| 507-03С13 |
Диск защитный правый с тормозными колодками в сборе Подробнее |
|
||
| 508-0142 |
Картер руля Подробнее |
|
||
| 508-01С5 |
Картер руля в сборе Подробнее |
|
||
| 595-0366 |
Пружина первичной колодки Подробнее |
|
||
| 75-0237 |
Крышка регулировочного отверстия защитного диска Подробнее |
|
||
| Н-11224 |
Болт Подробнее |
|
||
| Н-11239 |
Болт Подробнее |
|
||
| Н-11266 |
Болт Подробнее |
|
||
| Н-12149 |
Винт Подробнее |
|
||
| Н-13142 |
Гайка Подробнее |
|
||
| Н-1382 |
Гайка Подробнее |
|
||
| Н-1392 |
Гайка Подробнее |
|
||
| Н-15147 |
Заклепка Подробнее |
|
||
| Н-15154 |
Заклепка Подробнее |
|
||
| Н-1618 |
Шплинт Подробнее |
|
||
| Н-1638 |
Шплинт Подробнее |
|
||
| Н-164 |
Шплинт Подробнее |
|
||
| Н-1655 |
Шплинт Подробнее |
|
||
| Н-1718 |
Масленка прямая в сборе Подробнее |
|
||
| Н-1720 |
Масленка под углом 30° Подробнее |
|
||
| Н-1721 |
Масленка удлиненная Подробнее |
|
||
| Н-1819 |
Шпонка Вудруфа Подробнее |
|
||
| Н-23117 |
Шайба пружинная Подробнее |
|
||
| Н-2356 |
Шайба пружинная Подробнее |
|
||
| Н-2361 |
Шайба пружинная Подробнее |
|
||
| Н-2363 |
Шайба пружинная Подробнее |
|
||
| Н-2374 |
Шайба пружинная Подробнее |
|
