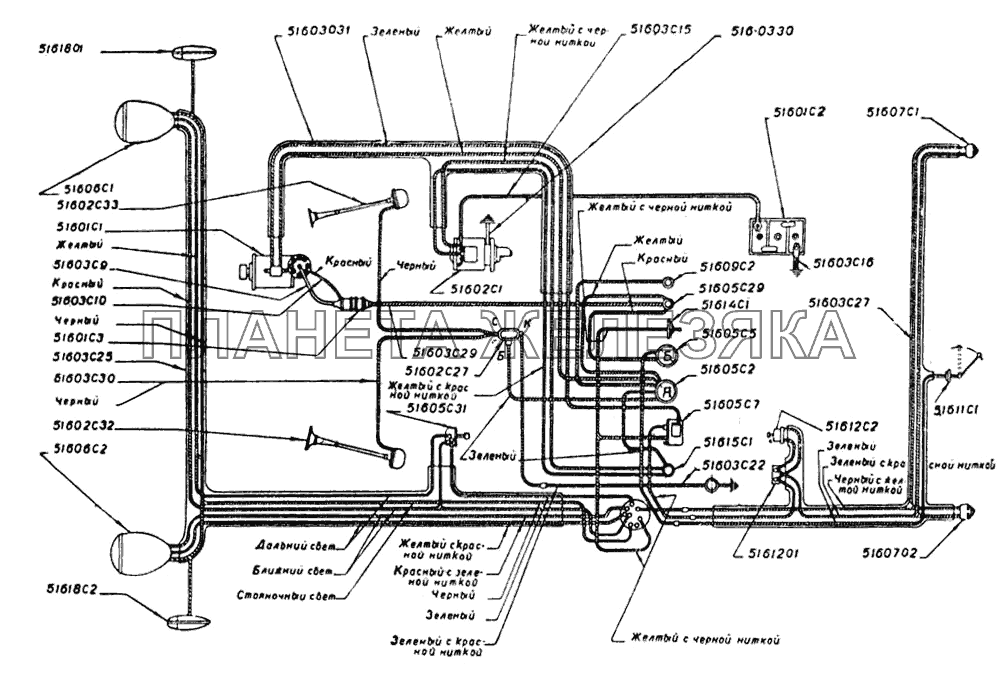

Схема электрооборудования ЗИС-101| ← Тормоза | Генератор → |
| № | Номер детали | Наименование детали | ||||||
|---|---|---|---|---|---|---|---|---|
| 516-011 |
Прокладка под генератор Подробнее
Дополнительная информация:
|
|
||||||
| 516-01С1 |
Генератор 6 вольт. с распределителем зажигания в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 516-01С2 |
Аккумуляторная батарея 6 вольт 130-ампер часов Подробнее
Дополнительная информация:
|
|
||||||
| 516-01С3 |
Катушка зажигания Подробнее
Дополнительная информация:
|
|
||||||
| 516-01С4 |
Свеча запальная Подробнее
Дополнительная информация:
|
|
||||||
| 516-01С5 |
Генератор с шестерней в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 516-01С6 |
Броня зажигания в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 516-0237 |
Упор кронштейна сигнала Подробнее
Дополнительная информация:
|
|
||||||
| 516-0238 |
Кронштейн сигнала левый Подробнее
Дополнительная информация:
|
|
||||||
| 516-0239 | Кронштейн сигнала правый |
|
||||||
| 516-02С1 |
Стартер 6 вольт Подробнее
Дополнительная информация:
|
|
||||||
| 516-02С27 |
Реле сигналов Подробнее
Дополнительная информация:
|
|
||||||
| 516-02С31 |
Подвеска левого сигнала в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 516-02С32 |
Сигнал низкого тона Подробнее
Дополнительная информация:
|
|
||||||
| 516-02С33 |
Сигнал высокого тона Подробнее
Дополнительная информация:
|
|
||||||
| 516-0330 |
Провод стартер-масса Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С1 |
Провод высокого напряжения на свечу 1-го цилиндра Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С10 |
Провод изолированный бобина - прерыватель Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С15 |
Провод аккумуляторная батарея-стартер Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С16 |
Провод аккумуляторная батарея-масса Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С2 |
Провод высокого напряжения на свечу 2-го цилиндра Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С22 |
Провод кнопка руля-переключателя фар Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С25 |
Пучок проводов передний Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С27 |
Пучок проводов задний Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С29 |
Провод выключатель-бобина в сборе с броней Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С3 |
Провод высокого напряжения на свечу 3-го цилиндра Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С30 |
Провод реле-сигнал левый Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С31 |
Пучок проводов средний Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С4 |
Провод высокого напряжения на свечу 4-го цилиндра Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С6 |
Провод высокого напряжения на свечу 6-го цилиндра Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С7 |
Провод высокого напряжения на свечу 7-го цилиндра Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С8 |
Провод высокого напряжения на свечу 8-го цилиндра Подробнее
Дополнительная информация:
|
|
||||||
| 516-03С9 |
Провод высокого напряжения бобина-распредилитель Подробнее
Дополнительная информация:
|
|
||||||
| 516-044 |
Колпачки на провода высокого напряжения Подробнее
Дополнительная информация:
|
|
||||||
| 516-045 |
Чехол на наконечник провода на стартер Подробнее
Дополнительная информация:
|
|
||||||
| 516-051 |
Прокладка под бензомер Подробнее
Дополнительная информация:
|
|
||||||
| 516-05С2 |
Амперметр Подробнее
Дополнительная информация:
|
|
||||||
| 516-05С29 |
Замок зажигания в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 516-05С3/С4 |
Манометр масляный и аэротермометр с трубкой Подробнее
Дополнительная информация:
|
|
||||||
| 516-05С31 | Ножной переключатель света фар |
|
||||||
| 516-05С5 |
Бензоуказатель Подробнее
Дополнительная информация:
|
|
||||||
| 516-05С7 | Максимальный автомат |
|
||||||
| 516-05С8 |
Спидометр Подробнее
Дополнительная информация:
|
|
||||||
| 516-05С9 |
Вал спидометра в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 516-06С1 | Фара правая с гайкой крепления |
|
||||||
| 516-06С2 |
Фара левая с гайкой крепления Подробнее
Дополнительная информация:
|
|
||||||
| 516-07С1 |
Задний фонарь правый с крепежными винтами Подробнее
Дополнительная информация:
|
|
||||||
| 516-07С2 |
Задний фонарь левый с крепежными винтами Подробнее
Дополнительная информация:
|
|
||||||
| 516-08С5 |
Плафон стенной Подробнее
Дополнительная информация:
|
|
||||||
| 516-08С8 |
Плафон потолочный Подробнее
Дополнительная информация:
|
|
||||||
| 516-09С1 |
Закуриватель в кузове Подробнее
Дополнительная информация:
|
|
||||||
| 516-09С2 |
Закуриватель в щитке Подробнее
Дополнительная информация:
|
|
||||||
| 516-10С1 |
Арматурный щиток Подробнее
Дополнительная информация:
|
|
||||||
| 516-11С1 |
Бензометр в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 516-12С1 |
Выключатель стоп-сигнала Подробнее
Дополнительная информация:
|
|
||||||
| 516-12С2 |
Выключатель заднего хода Подробнее
Дополнительная информация:
|
|
||||||
| 516-14С1 |
Переключатель света щитка Подробнее
Дополнительная информация:
|
|
||||||
| 516-15С1 |
Кнопка стартера Подробнее
Дополнительная информация:
|
|
||||||
| 516-16С1 |
Привод опережения в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 516-16С15 |
Привод дроссельной заслонки Подробнее
Дополнительная информация:
|
|
||||||
| 516-16С2 |
Привод клапана воздуха Подробнее
Дополнительная информация:
|
|
||||||
| 516-17С11 |
Переключатель освещения Подробнее
Дополнительная информация:
|
|
||||||
| 516-18С1 |
Фара малая (на правое переднее крыло) Подробнее
Дополнительная информация:
|
|
||||||
| 516-18С2 |
Фара малая (на левое переднее крыло) Подробнее
Дополнительная информация:
|
|
||||||
| 516-С4 |
Индукционная катушка в сборе с замком зажигания Подробнее
Дополнительная информация:
|
|
||||||
| 5J6-03С5 |
Провод высокого напряжения на свечу 5-го цилиндра Подробнее
Дополнительная информация:
|
|
||||||
| Н-11218 |
Болт Подробнее
Дополнительная информация:
|
|
||||||
| Н-11257 |
Болт Подробнее
Дополнительная информация:
|
|
||||||
| Н-11317 |
Болт Подробнее
Дополнительная информация:
|
|
||||||
| Н-11325 |
Болт Подробнее
Дополнительная информация:
|
|
||||||
| Н-12143 |
Винт Подробнее
Дополнительная информация:
|
|
||||||
| Н-12190-3 |
Винт Подробнее
Дополнительная информация:
|
|
||||||
| Н-13138 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||
| Н-13138 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||
| Н-13142 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||
| Н-1373 |
Гайка Подробнее
Дополнительная информация:
|
|
||||||
| Н-1614 |
Шплинт Подробнее
Дополнительная информация:
|
|
||||||
| Н-2319 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||
| Н-2340 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||
| Н-2355-6 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||
| Н-2356 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||
| Н-2357-3 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||
| Н-2363 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
||||||
| Н-2380 |
Шайба Подробнее
Дополнительная информация:
|
|
||||||
| Н-276 |
Кольцо прокладочное к свечам Подробнее
Дополнительная информация:
|
|
||||||
| Н-321 |
Лампа одноконтактная малый «Сван» 6-вольт., 3 свечи - 4,5 ватта (малый свет) Подробнее
Дополнительная информация:
|
|
||||||
| Н-3210 |
Лампа двухконтактная, дисковый цоколь, 6-вольт., 32 свечи, 23,5 ватта (большой свет) Подробнее
Дополнительная информация:
|
|
||||||
| Н-324 |
Лампа одноконтактная малый «Сван» 6-вольт. 15 свечей, 14 ватт Подробнее
Дополнительная информация:
|
|
||||||
| Р3-69 |
Реле генератора в сборе Подробнее
Дополнительная информация:
|
|
