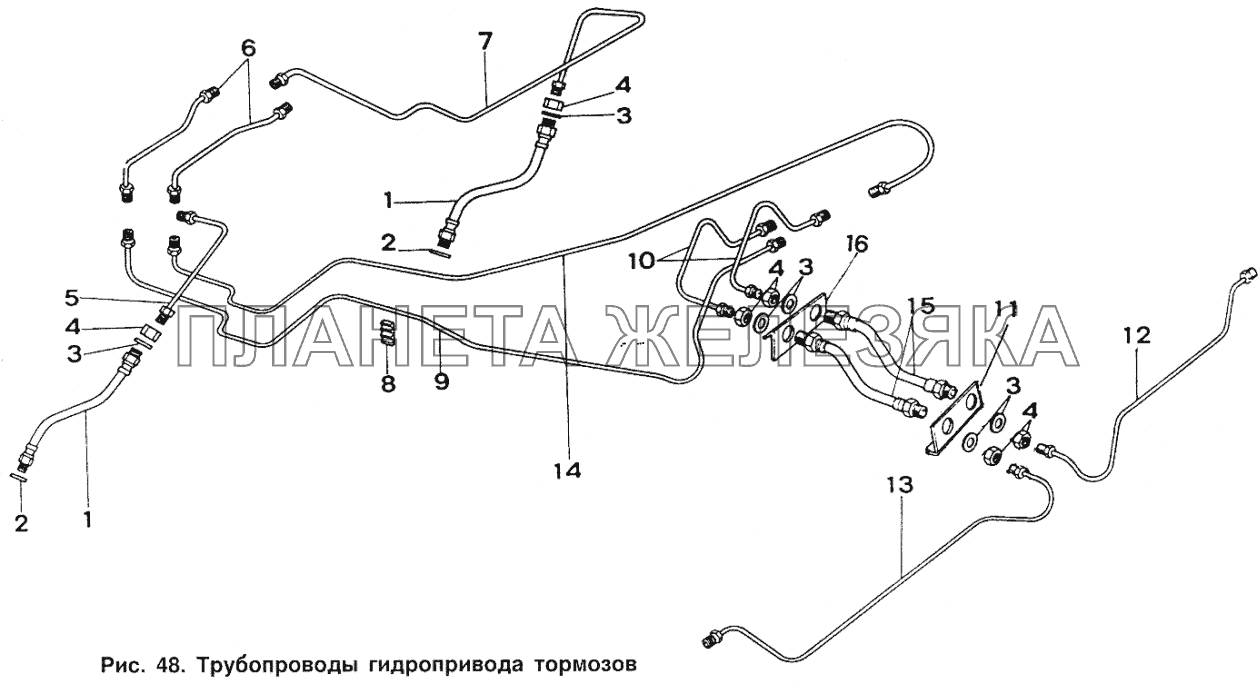

/71.gif "Трубопроводы гидропривода тормозов ИЖ 2717")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 2126-3506048 |
Шланг гибкий тормозов Подробнее |
|
|
| 2 | 365493 |
Шайба 10,3 уплотнитсльпая Подробнее |
|
|
| 3 | 252207-29 |
Шайба 16 Подробнее |
|
|
| 4 | 250636-29 |
Гайка М16х1,5 Подробнее |
|
|
| 5 | 2126-3506034 |
Трубка от сигнального устройства к левому тормозу Подробнее |
|
|
| 6 | 2126-3506022 |
Трубка от главного цилиндра Подробнее |
|
|
| 6 | 2126-3506022-01 |
Трубка от главного цилиндра к сигнальному устройству Подробнее |
|
|
| 7 | 2126-3506032 |
Трубка от сигнального устройства к правому тормозу Подробнее |
|
|
| 8 | 2126-3506026-02 |
Скоба крепления трубопроводов Подробнее |
|
|
| 9 | 27171-3506210 |
Трубка от сигнального устройства к регулятору давления Подробнее |
|
|
| 9 | 27171-3506210-01 |
Трубка от сигнального устройства к регулятору давления Подробнее |
|
|
| 10 | 2126-3506082 |
Трубка от регулятора давления к коллектору Подробнее |
|
|
| 10 | 2126-3506082-01 |
Трубка от регулятора давления к шлангу Подробнее |
|
|
| 11 | 27171-3506142 |
Кронштейн Подробнее |
|
|
| 12 | 27171-3506110 |
Трубка от кронштейна к правому заднему тормозу Подробнее |
|
|
| 13 | 27171-3506100 |
Трубка от кронштейна к левому заднему тормозу Подробнее |
|
|
| 14 | 27171-3506080 |
Трубка от регулятора давления к шлангу Подробнее |
|
|
| 14 | 27171-3506080-01 |
Трубка от регулятора давления к шлангу Подробнее |
|
|
| 15 | 2126-3506060 |
Шланг гибкий тормозов Подробнее |
|
|
| 16 | 27171-3506090 |
Кронштейн Подробнее |
|
