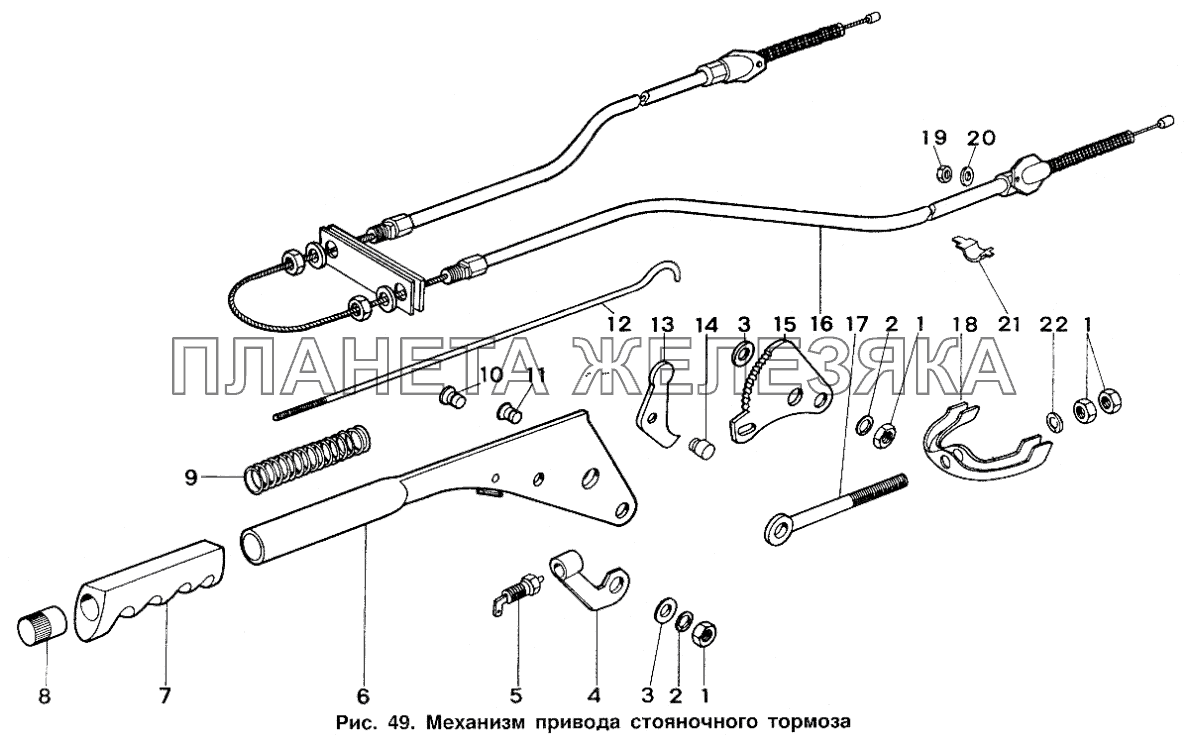

/72.gif "Механизм привода стояночного тормоза ИЖ 2717")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 27171-3508010 |
Механизм привода Подробнее |
|
||
| 1 | 250510-29 |
Гайка М8 Подробнее |
|
|
| 2 | 252135-29 |
Шайба 8 пружинная Подробнее |
|
|
| 3 | 252038-29 |
Шайба 8 Подробнее |
|
|
| 4 | 2126-3508248 |
Рычаг привода Подробнее |
|
|
 |
5 | ВК409 |
Выключатель контрольной лампы Подробнее |
|
| 6 | 27171-3508312 |
Рычаг привода Подробнее |
|
|
| 7 | 2125-3508026 |
Рукоятка Подробнее |
|
|
| 8 | 27171-3508038 |
Кнопка Подробнее |
|
|
| 9 | 2125-3508041 |
Пружина тяги Подробнее |
|
|
| 10 | 27171-3508055 |
Ось рычага Подробнее |
|
|
| 11 | 27171-3508056 |
Ось Подробнее |
|
|
| 12 | 27171-3508039 |
Тяга собачки Подробнее |
|
|
| 13 | 2125-3508029-11 |
Собачка Подробнее |
|
|
| 14 | 27171-3508031 |
Ось собачки Подробнее |
|
|
| 15 | 2126-3508035 |
Сектор Подробнее |
|
|
| 16 | 27171-3508180-01 |
Трос тормоза Подробнее |
|
|
| 17 | 2126-3508072 |
Наконечник регулировочный Подробнее |
|
|
| 18 | 27171-3508100 |
Уравнитель Подробнее |
|
|
| 19 | 250464-29 |
Гайка М8 Подробнее |
|
|
| 20 | 252133-29 |
Шайба 5 Подробнее |
|
|
| 21 | 2126-3508155-10 |
Скоба Подробнее |
|
|
| 22 | 252005-29 |
Шайба 8 Подробнее |
|
