| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 224624-П13 |
Винт М6х14 крепления стопора цепочки Подробнее |
|
||
| 251260-П2 |
Гайка М5х1х14 Подробнее |
|
||
| 251261-П2 |
Гайка М6 Подробнее |
|
||
| 652-1310338 |
Стопорное кольцо Подробнее |
|
||
| 652-1310366 |
Кольцо стопорное наружное Подробнее |
|
||
| 672-1310310-А |
Шторка радиатора с барабаном, держателем и тросом в сборе Подробнее |
|
||
| 672-1310328-Б |
Барабан шторки радиатора Подробнее |
|
||
| 672-1310432-Б |
Стопор цепочки привода шторки Подробнее |
|
||
| 672-1310450-А |
Кронштейн крепления ролика троса шторки радиатора задний Подробнее |
|
||

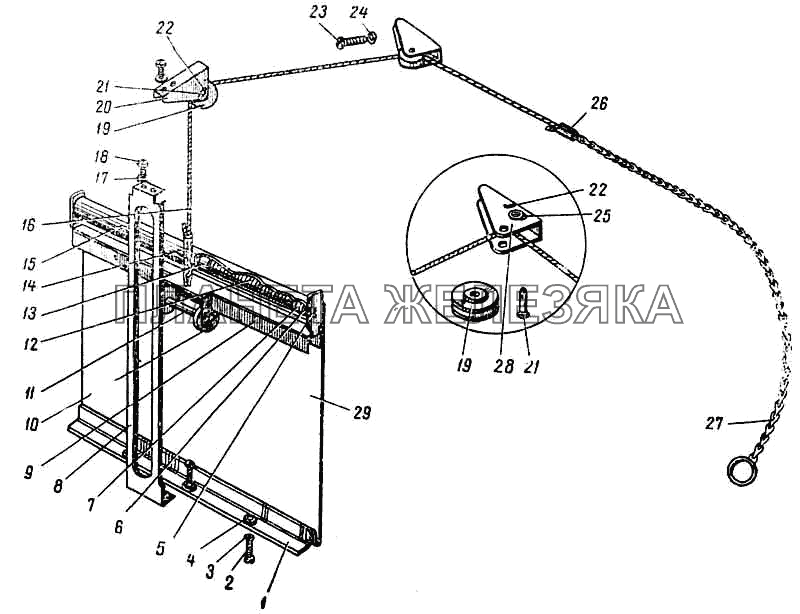

| 1 | 672-1310374-Б |
Держатель шторки Подробнее |
|
|
| 2 | 224598-П8 |
Винт М5х12 Подробнее |
|
|
| 3 | 252133-П2 |
Шайба диам 5 Подробнее |
|
|
| 4 | 251260-П2 |
Гайка М5х1х14 Подробнее |
|
|
| 5 | 672-1310332-Б |
Ось барабана шторки Подробнее |
|
|
| 6 | 652-1310340-Б |
Шайба уплотнительная сальника барабана Подробнее |
|
|
| 7 | 652-1310344 |
Сальник барабана Подробнее |
|
|
| 8 | 672-1310380-10 |
Направляющая шторки Подробнее |
|
|
| 9 | 652-1310348-Б |
Держатель барабана в сборе Подробнее |
|
|
| 10 | 652-1310362-Б |
Ролик шторки Подробнее |
|
|
| 11 | 652-1310360 |
Ось ролика шторки Подробнее |
|
|
| 12 | 652-1310334 |
Пружина шторки Подробнее |
|
|
| 13 | 652-1310336-Б |
Держатель пружины Подробнее |
|
|
| 14 | 652-1310042 |
Трубка троса Подробнее |
|
|
| 15 | 672-1310324-Б |
Барабан шторки в сборе Подробнее |
|
|
| 16 | 672-1310364 |
Трос шторки Подробнее |
|
|
| 17 | 252133-П2 |
Шайба диам 5 Подробнее |
|
|
| 18 | 224598-П8 |
Винт М5х12 Подробнее |
|
|
| 19 | 652-1310064 |
Ролик троса шторки радиатора Подробнее |
|
|
| 20 | 672-1310442 |
Кронштейн крепления ролика троса шторки радиатора передний Подробнее |
|
|
| 21 | 260015-П8 |
Палец диам 6х28 Подробнее |
|
|
| 22 | 258013-П8 |
Шплинт диам 1,8х 15 Подробнее |
|
|
| 23 | 224624-П8 |
Винт М6х14 Подробнее |
|
|
| 24 | 252134-П2 |
Шайба пружинная диам 6 Подробнее |
|
|
| 25 | 252004-П2 |
Шайба 6 Подробнее |
|
|
| 26 | 652-1310042 |
Трубка троса Подробнее |
|
|
| 27 | 672-8109010 |
Цепочка дверки отопления с кольцом в сборе Подробнее |
|
|
| 28 | 672-1310402 |
Кронштейн ролика Подробнее |
|
|
| 29 | 672-1310368-Б |
Шторка радиатора в сборе Подробнее |
|
