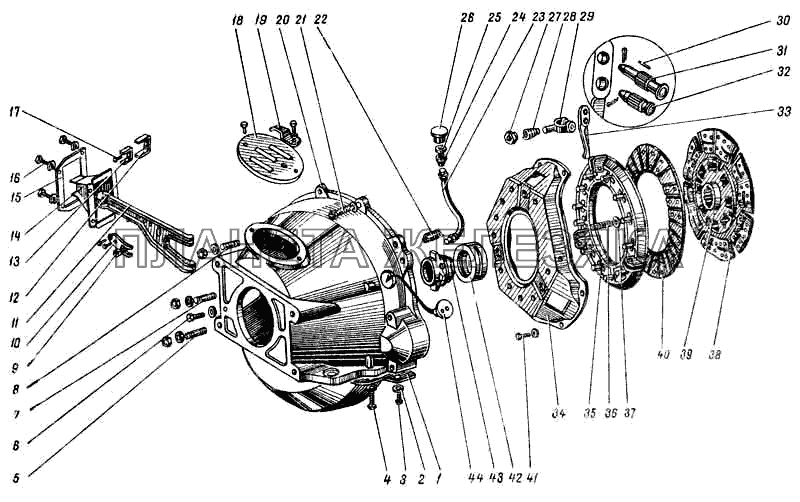

Сцепление ПАЗ-672М| ← Шторка радиатора охлаждения | Привод выключения сцепления → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11-7525-А |
Цапфа упорная вилки подшипника Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
 |
11-7547 |
Пружина оттяжная Подробнее
Дополнительная информация:
|
||||||||||||||||||||||
| 11-7587 |
Грузик балансировочный толщиной 0,9 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 11-7588 |
Грузик балансировочный толщиной 1,2 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 11-7589 |
Грузик балансировочный толщиной 1,5 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 250512-П8 |
Гайка М10 болта крепления картера Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 250559-П8 |
Гайка М14х0,5 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 250613-П8 |
Гайка М10 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252135-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252154-П2 |
Шайба пружинная 6 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252155-П2 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252156-П2 |
Шайба пружинная 10 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252156-П2 |
Шайба пружинная 10 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252176-П8 |
Шайба 11 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 252178-П8 |
Шайба 14 Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 253863-П |
Заклепка диам 4х5 крепления пластины пружинной к диску сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 255022-П |
Заклепка диам 3х4 крепления пластины к крышке Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 293907-П |
Заклепка 4х6 крепления фрикционной накладки к плашке диска Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 293913-П |
Заклёпка 4х7 крепления фрикционной накладки к диску сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 295350-П8 |
Штифт установки зажигания Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 51-1601151 |
Штуцер корпуса масленки подшипника выключения сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 51-1601154 |
Шайба уплотняющая масленки Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 51-1601250 |
Масленка подшипника выключения сцепления в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 52-1601180 |
Подшипник с муфтой выключения сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 53-1601090 |
Нажимной диск сцепления с кожухом в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 63-1601126 |
Палец упорный ведомого диска Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 63-1601136 |
Шайба регулировочная демпфера диска сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 63-1601142-А |
Ступица диска сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 63-1601153 |
Пластина демпфера диска сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 66-1601010 |
Картер сцепления в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 66-1601036 |
Пластина, удерживающая крышки люка установки зажигания Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 66-1601150 |
Пружина демпфера диска сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 66-1601201 |
Вилка подшипника выключения сцепления с чехлом и рамкой в сборе, Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 66-1601203 |
Вилка подшипника выключения сцепления Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| ВК-53-1601198 |
Рычаги оттяжные нажимного диска ( комплект ) Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| ГОСТ6870-54 |
Ролик игольчатый 1,6х12 подшипника оттяжного рычага нажимного диска Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
 |
1 | 66-1601018 |
Картер сцепления, нижняя часть Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 2 | 252154-П2 |
Шайба пружинная 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 3 | 220101-П8 |
Винт М6-6gх8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 4 | 201454-П8 |
Болт М8х16 крепление нижней части картера Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 5 | 216298-П |
Шпилька М14х1,5х32 крепления картера коробки передач к картеру сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 6 | 201521-П8 |
Болт М10х1х32 крепления шаровой опоры Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 7 | 291788-П2 |
Шпилька М10х1х20 крепления картера сцепления к блоку Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 8 | 216257-П8 |
Шпилька М10х1х22 крепления картера сцепления к блоку Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
9 | 11-7576 |
Опора вилки сцепления ( норма упаковки в ящик 0,82 т. шт., 40 кг. ) Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 10 | 11-7516 |
Пластина, удерживающая вилки подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 11 | 66-1601202 |
Вилка подшипника выключения сцепления с цапфой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 12 | 52-1601056 |
Скоба прижимная чехла вилки- наружная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 13 | 52-1601055 |
Скоба прижимная чехла вилки- внутренняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 14 | 52-1601049 |
Чехол вилки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 15 | 52-1601048 |
Рамка чехла вилки подшипника выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
16 | 201418-П8 |
Болт М6х16 крепления оси ролика Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 17 | 255064-П8 |
Заклепка диам 4х9 крепления пластины и скобок к вилке Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 18 | 52-1601022 |
Крышка люка картера сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 19 | 52-1601260-А |
Кронштейн масленки муфты выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 20 | 66-1601015-А2 |
Картер сцепления, верхняя часть Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 21 | 201287-П8 |
Болт М10х38 крепления картера сцепления к блоку Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
22 | 11-7562 |
Пружина оттяжная муфты (норма упаковки в ящик 5,6 т. шт., 22 кг.) Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
 |
23 | 52-1601230 |
Гибкий шланг смазки подшипника выключения сцепления в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 24 | 51-1601252 |
Корпус масленки подшипника выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 25 | М-7553 |
Пружина стопорная крышки масленки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 26 | М-7559 |
Крышка масленки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
27 | 53-1601178 |
Гайка вилки рычага нажимного диска сцепления регулировочная Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 28 | 53-1601105-А |
Пружина вилки оттяжного рычага Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 29 | 53-1601108 |
Вилка опорная оттяжного рычага нажимного диска сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 30 | 258023-П |
Шплинт 2,5х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 31 | 53-1601110 |
Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 32 | 53-1601112 |
Палец вилки нажимного диска сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 33 | 53-1601095-А |
Рычаг оттяжного нажимного диска сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 34 | 53-1601125 |
Кожух сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 35 | 53-1601093 |
Диск сцепления нажимной Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 36 | 51-7572 |
Пружина нажимная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 37 | 11-7567 |
Шайба изолирующая нажимной пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 38 | 53-1601135 |
Пластина пружинная фрикционной накладки ведомого диска Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 39 | 53-11601130 |
Диск сцепления ведомый Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
 |
40 | 53-1601138 |
Накладка фрикционная ведомого диска сцепления Подробнее
Дополнительная информация:
|
|||||||||||||||||||||
| 41 | 290656-П2 |
Болт М8х30 крепления кожуха сцепления к маховику Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 42 | М-7580 |
Подшипник муфты выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 43 | 52-1601185 |
Муфта выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 44 | 66-1601035 |
Крышка люка установки зажигания в картере сцепления Подробнее
Дополнительная информация:
|
|
