| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |

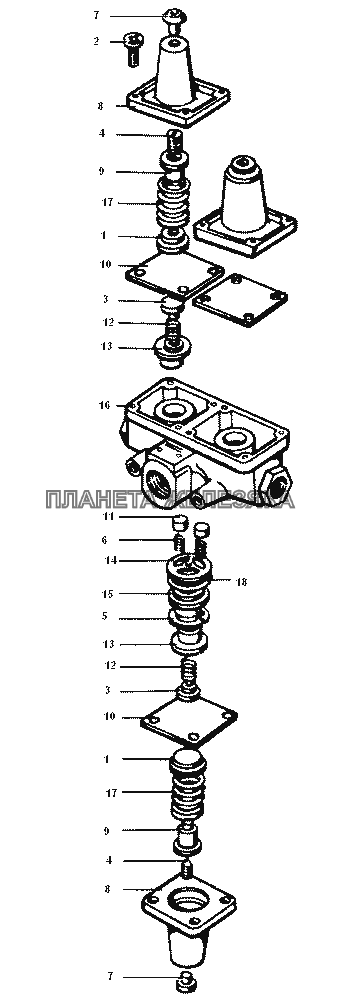

100-3515210 |
Клапан защитный тройной в сборе Подробнее |
||
| 1 | 100-3515233 |
Направляющая пружины Подробнее |
|
|
| 2 | 302209-П29 |
Винт Подробнее |
|
|
| 3 | 100-3515221 |
Толкатель пружины Подробнее |
|
|
| 4 | 302199-П29 |
Винт Подробнее |
|
|
| 5 | 489313-П2 |
Кольцо упорное Подробнее |
|
|
| 6 | 100-3515245 |
Пружина клапана Подробнее |
|
|
| 7 | 100-3515243 |
Колпачок защитный Подробнее |
|
|
| 8 | 100-3515240 |
Крышка корпуса клапана Подробнее |
|
|
| 9 | 100-3515234 |
Тарелка пружины Подробнее |
|
|
| 10 | 100-3515230 |
Диафрагма Подробнее |
|
|
| 11 | 100-3515228 |
Клапан корпуса Подробнее |
|
|
| 12 | 100-3515227 |
Пружина клапана Подробнее |
|
|
| 13 | 100-3515225 |
Клапан корпуса Подробнее |
|
|
| 14 | 100-3515224 |
Шайба Подробнее |
|
|
| 15 | 100-3515222 |
Направляющая пружины Подробнее |
|
|
| 16 | 100-3515220 |
Корпус тройного защитного клапана Подробнее |
|
|
| 17 | 100-3515232 |
Пружина Подробнее |
|
|
| 18 | 100-3515223 |
О-образное кольцо Подробнее |
|
