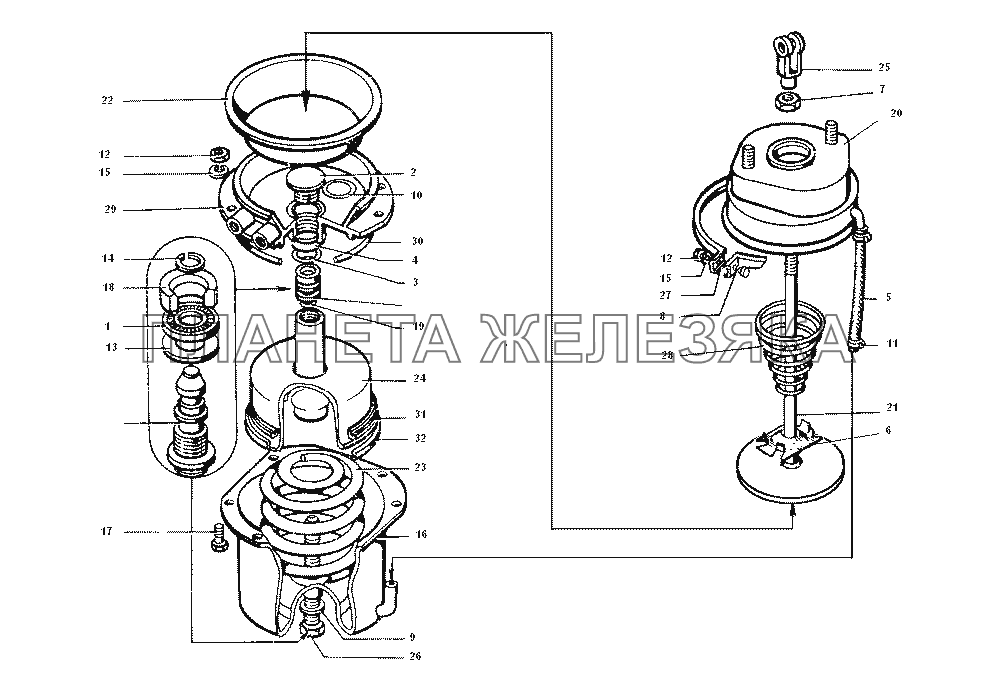

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100-3519160 |
Энергоаккумулятор пружинный 20/20 в сборе Подробнее |
|
||
| 25.3519100 |
Камера тормозная с пружинным энергоаккумулятором в сборе Подробнее |
|
||
| 1 | 485406-П |
Подшипник игольчатый упорный Подробнее |
|
|
| 2 | 100-3519286 |
Толкатель Подробнее |
|
|
| 3 | 100-3519287 |
Кольцо Подробнее |
|
|
| 4 | 100-3519288 |
Кольцо направляющее толкателя Подробнее |
|
|
| 5 | 100-3519293 |
Шланг энергоаккумулятора Подробнее |
|
|
| 6 | 100-3519458 |
Тарелка пружины Подробнее |
|
|
| 7 | 250634-П29 |
Гайка Подробнее |
|
|
| 8 | 301550-П29 |
Болт Подробнее |
|
|
| 9 | 305545-П |
Шайба уплотнительная Подробнее |
|
|
| 10 | 100-3519285 |
О-образное кольцо Подробнее |
|
|
| 11 | 308787-П |
Хомут в сборе Подробнее |
|
|
| 12 | 250510-П29 |
Гайка Подробнее |
|
|
| 13 | 485407-П29 |
Кольцо подшипника Подробнее |
|
|
| 14 | 489318-П21 |
Кольцо упорное Подробнее |
|
|
| 15 | 305890-П2 |
Шайба пружинная специальная Подробнее |
|
|
| 16 | 100-3519162 |
Цилиндр энергоаккумулятора в сборе Подробнее |
|
|
| 17 | 301549-П29 |
Болт Подробнее |
|
|
| 18 | 100-3519284 |
Кольцо упорное Подробнее |
|
|
| 19 | 100-3512063 |
Кольцо Подробнее |
|
|
| 20 | 25.3519116 |
Корпус в сборе Подробнее |
|
|
| 21 | 25.3519130 |
Шток Подробнее |
|
|
 |
22 | 100-3519150 |
Диафрагма тормозной камеры тип 20 Подробнее |
|
| 23 | 100-3519168 |
Пружина Подробнее |
|
|
| 24 | 100-3519170 |
Поршень цилиндра в сборе Подробнее |
|
|
| 25 | 100-3519238 |
Вилка штока Подробнее |
|
|
| 26 | 100-3519282 |
Винт Подробнее |
|
|
| 27 | 100-3519146 |
Хомут тормозной камеры Подробнее |
|
|
 |
28 | 100-3519254 |
Пружина Подробнее |
|
| 29 | 100-3519190 |
Фланец Подробнее |
|
|
 |
30 | 100-3519189 |
О-образное кольцо Подробнее |
|
| 31 | 100-3519180 |
Уплотнитель Подробнее |
|
|
| 32 | 100-3519178 |
Кольцо направляющее Подробнее |
|
