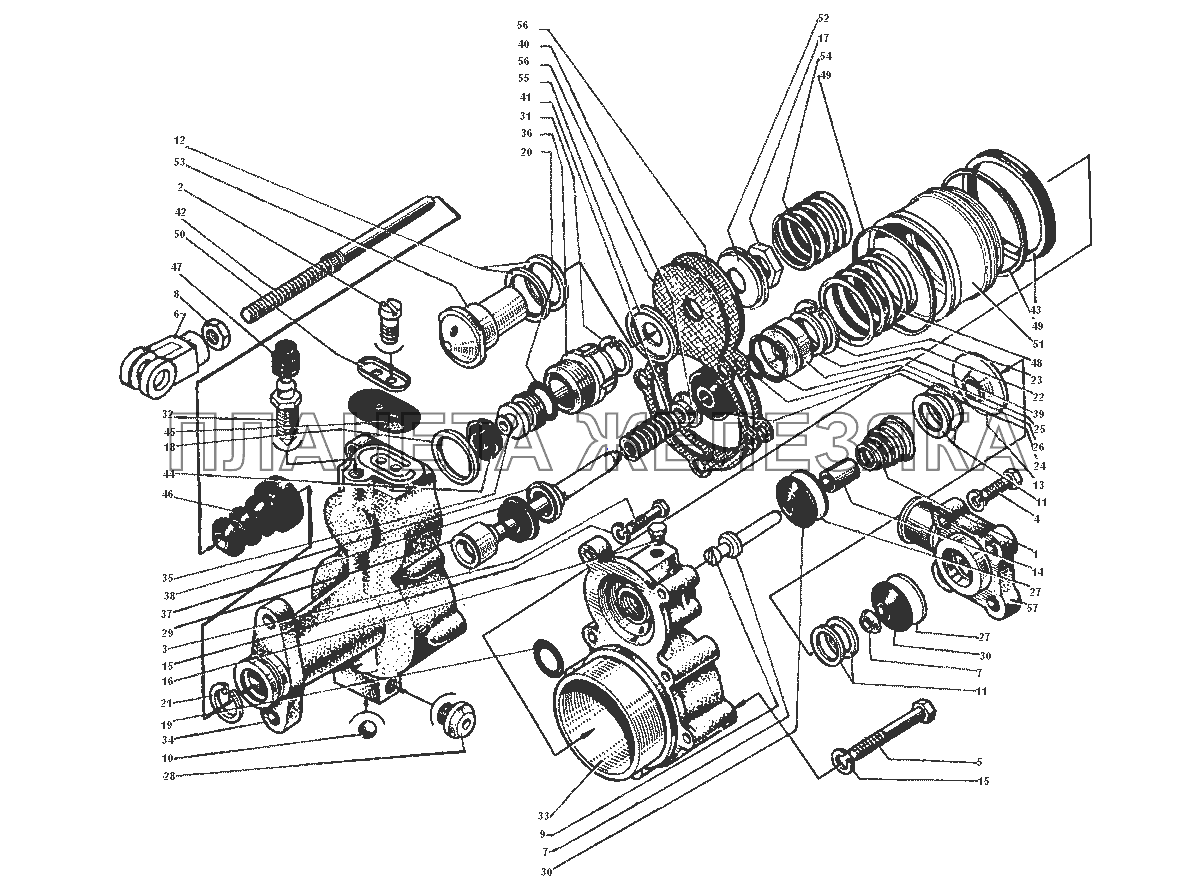

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 130-3514210-А2 |
Клапан в сборе Подробнее |
|
||
| 133ВЯ-1609521 |
Жиклер пневмогидравлического усилителя Подробнее |
|
||
| 133ВЯ-1609556 |
Уплотнение поршня выключения сцепления в сборе Подробнее |
|
||
| 4331-1609509 |
Пневмогидравлический усилитель привода управления сцеплением в сборе Подробнее |
|
||
| 4331-1609510 |
Пневмогидравлический усилитель привода управления сцеплением в сборе Подробнее |
|
||
| 4331-1609516 |
Корпус пневмогидроусилителя задний в сборе Подробнее |
|
||
| 4331-1609568 |
Гайка сферическая Подробнее |
|
||
| 1 | 127-3514238 |
Пружина клапана Подробнее |
|
|
| 2 | 220077-П29 |
Винт Подробнее |
|
|
 |
3 | 201462-П29 |
Болт Подробнее |
|
 |
4 | 201458-П29 |
Болт Подробнее |
|
| 5 | 200273-П29 |
Болт Подробнее |
|
|
| 6 | 164-3519060-01 |
Вилка толкателя Подробнее |
|
|
| 7 | 130-3514285 |
Шайба клапана малая Подробнее |
|
|
 |
8 | 250515-П29 |
Гайка Подробнее |
|
| 9 | 130-3514240-В |
Стержень клапана Подробнее |
|
|
| 10 | 306252 |
Шарик Подробнее |
|
|
| 11 | 127-3514237-А |
Прокладка регулировочная седла клапана Подробнее |
|
|
| 12 | 130-3514236 |
Прокладка седла выпускного клапана Подробнее |
|
|
| 13 | 130-3514232 |
Седло впускного клапана Подробнее |
|
|
| 14 | 130-3514243 |
Трубка стержня клапана редуктора Подробнее |
|
|
| 15 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
 |
16 | 262541-П29 |
Пробка Подробнее |
|
| 17 | 303108-01 |
Гайка Подробнее |
|
|
| 18 | 864236 |
Кольцо уплотнительное Подробнее |
|
|
| 19 | 306397 |
Кольцо Подробнее |
|
|
| 20 | 306396 |
Кольцо Подробнее |
|
|
| 21 | 307970-П |
Кольцо стопорное Подробнее |
|
|
| 22 | 862528 |
Шайба Подробнее |
|
|
 |
23 | 862813 |
Кольцо упорное Подробнее |
|
| 24 | 864146 |
Манжета 13х38 Подробнее |
|
|
| 25 | 864224 |
Кольцо уплотнительное Подробнее |
|
|
| 26 | 864235 |
Кольцо уплотнительное Подробнее |
|
|
| 27 | 130-3514213 |
Шайба клапана большая Подробнее |
|
|
| 28 | 300165-П |
Седло Подробнее |
|
|
| 29 | 133ВЯ-1609553 |
Поршень выключения сцепления Подробнее |
|
|
| 30 | 130-3514211-10 |
Конус клапана Подробнее |
|
|
| 31 | 307710-П |
Кольцо упорное Подробнее |
|
|
| 32 | 133ВЯ-1609021 |
Клапан перепускной заднего корпуса Подробнее |
|
|
| 33 | 4331-1609512 |
Корпус пневмогидроусилителя передний в сборе Подробнее |
|
|
| 34 | 4331-1609517 |
Корпус Подробнее |
|
|
| 35 | 4331-1609534 |
Поршень с корпусом в сборе Подробнее |
|
|
| 35 | 4331-1609536 |
Поршень в сборе Подробнее |
|
|
| 35 | 4331-1609537 |
Поршень Подробнее |
|
|
| 36 | 4331-1609543 |
Корпус Подробнее |
|
|
| 37 | 4331-1609554 |
Манжета 13,4х28 поршня выключения сцепления ПГУ с IV кв. 1990 г. Подробнее |
|
|
| 38 | 133ВЯ-1609555 |
Втулка распорная манжеты поршня выключения сцепления Подробнее |
|
|
| 39 | 133ВЯ-1609559 |
Корпус уплотнения поршня выключения сцепления Подробнее |
|
|
| 40 | 5320-1609563 |
Втулка распорная уплотнения поршня выключения сцепления Подробнее |
|
|
| 41 | 4331-1609565 |
Пружина распорная уплотнения поршня Подробнее |
|
|
| 42 | 4331-1609566 |
Толкатель поршня в сборе Подробнее |
|
|
| 42 | 4331-1609566-10 |
Толкатель поршня пневмогидравлического усилителя в сборе Подробнее |
|
|
| 42 | 4331-1609567 |
Толкатель поршня Подробнее |
|
|
| 42 | 4331-1609567-10 |
Толкатель поршня Подробнее |
|
|
| 43 | 5320-1609597 |
Манжета пневматического поршня ПГУ Подробнее |
|
|
| 44 | 4331-1609539 |
Манжета следящего поршня Подробнее |
|
|
| 45 | 130-3514175 |
Уплотнитель перепускного отверстия Подробнее |
|
|
| 46 | 5320-1609569 |
Чехол защитный заднего корпуса Подробнее |
|
|
| 47 | 5320-3401377 |
Колпачок перепускного клапана ПГУ Подробнее |
|
|
| 48 | 133ВЯ-1609601 |
Пружина пневматического поршня Подробнее |
|
|
| 49 | 4331-1609595 |
Кольцо направляющее Подробнее |
|
|
| 50 | 130-3514176 |
Крышка выпускного отверстия Подробнее |
|
|
| 51 | 4331-1609593 |
Поршень пневматический Подробнее |
|
|
| 52 | 4331-1609579 |
Шайба Подробнее |
|
|
| 53 | 133ВЯ-1609574 |
Седло диафрагмы редуктора Подробнее |
|
|
| 54 | 4331-1609573 |
Пружина диафрагмы редуктора Подробнее |
|
|
| 55 | 4331-1609572 |
Шайба Подробнее |
|
|
| 56 | 4331-1609570 |
Диафрагма редуктора в сборе Подробнее |
|
|
| 56 | 5320-1609571 |
Диафрагма редуктора ПГУ Подробнее |
|
|
| 57 | 133ВЯ-1609611 |
Крышка подвода воздуха Подробнее |
|
