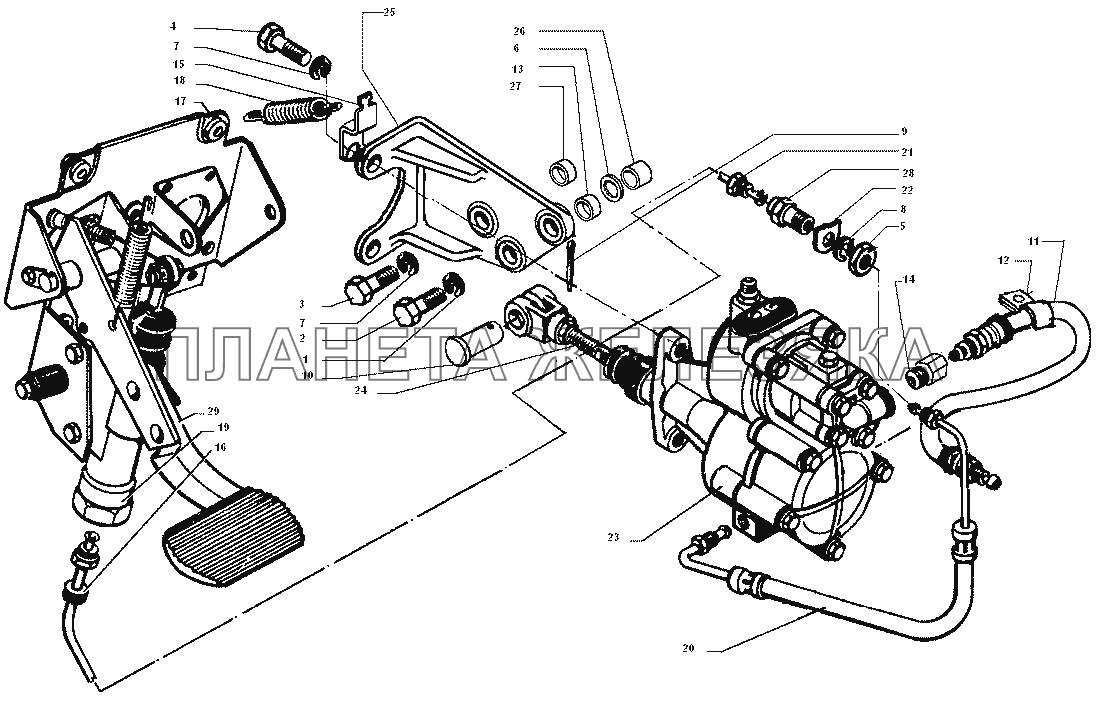

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 2 | 200322-П29 |
Болт Подробнее |
|
|
 |
3 | 200373-П29 |
Болт Подробнее |
|
| 4 | 201567-П29 |
Болт Подробнее |
|
|
| 5 | 250636-П29 |
Гайка Подробнее |
|
|
 |
6 | 252039-П29 |
Шайба Подробнее |
|
| 7 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 8 | 252159-П2 |
Шайба пружинная Подробнее |
|
|
| 9 | 258053-П29 |
Шплинт Подробнее |
|
|
 |
10 | 260087-П29 |
Палец Подробнее |
|
 |
11 | 4331-1772144 |
Шланг подвода воздуха к ПГУ в сборе Подробнее |
|
| 12 | 306797-П29 |
Хомут Подробнее |
|
|
| 13 | 432720-1609631 |
Втулка проставочная Подробнее |
|
|
| 14 | 300244-П29 |
Штуцер ввертной Подробнее |
|
|
| 15 | 530100-1602157-01 |
Скоба оттяжной пружины Подробнее |
|
|
| 16 | 4331-8118153 |
Втулка крепления трубки привода управления сцеплением Подробнее |
|
|
| 17 | 4331-1602063 |
Кронштейн педалей сцепления и тормоза в сборе Подробнее |
|
|
 |
18 | 433480-1602160 |
Пружина оттяжная рычага вилки выключения сцепления Подробнее |
|
 |
19 | 4331-1602510-10 |
Главный цилиндр управления сцеплением в сборе Подробнее |
|
 |
20 | 4331-1602590 |
Шланг привода управления сцеплением Подробнее |
|
 |
21 | 494560-1602592 |
Трубка привода управления сцеплением в сборе Подробнее |
|
| 22 | 4331-1602601 |
Скоба шланга привода управления сцеплением Подробнее |
|
|
| 23 | 4331-1609509 |
Пневмогидравлический усилитель привода управления сцеплением в сборе Подробнее |
|
|
| 24 | 4331-1609566-10 |
Толкатель поршня пневмогидравлического усилителя в сборе Подробнее |
|
|
| 25 | 3250-1609621 |
Кронштейн крепления пневмогидравлического усилителя Подробнее |
|
|
| 26 | 432720-1609629 |
Втулка проставочная Подробнее |
|
|
| 27 | 432720-1609630 |
Втулка проставочная Подробнее |
|
|
| 28 | 133ВЯ-1602603 |
Штуцер соединительный привода управления сцеплением Подробнее |
|
|
| 29 | 5301-1602010 |
Педаль сцепления в сборе Подробнее |
|
