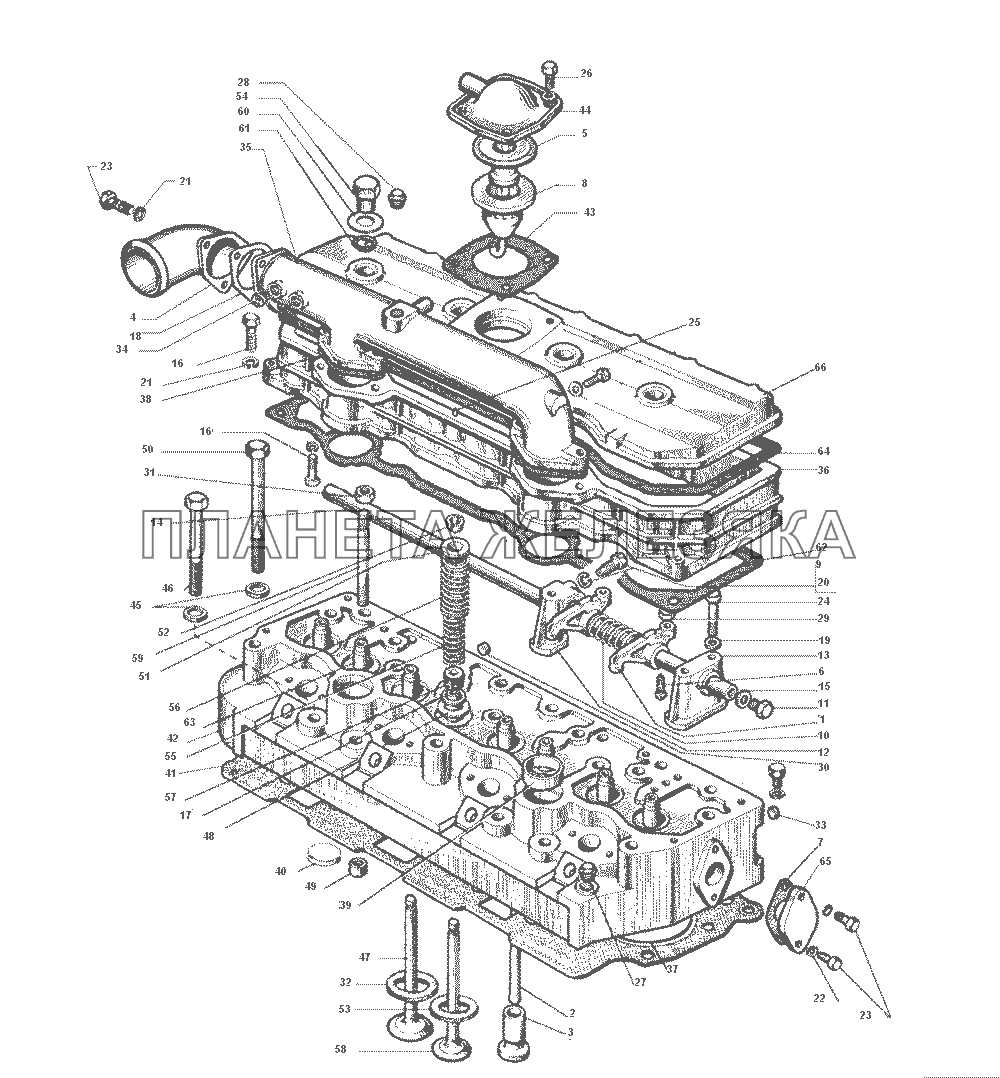

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 240-1007151-Б |
Стойка оси коромысел крайняя Подробнее |
|
||
| 240-1007152-Б |
Стойка оси коромысел средняя Подробнее |
|
||
 |
245-1003012-Б1 |
Головка цилиндров с клапанами в сборе Подробнее |
||
| 245-1003013-Б1 |
Головка цилиндров с седлами, заглушками и втулками в сборе Подробнее |
|
||
| 245-1003030-Г-03 |
Крышка головки цилиндров в сборе Подробнее |
|
||
| 50-1007170-Б |
Винт регулировочный с гайкой в сборе Подробнее |
|
||
 |
1 | 50-1007212-А3 |
Коромысло Подробнее |
|
| 2 | 240-1007310-Б |
Штанга Подробнее |
|
|
| 3 | 240-1007375-А |
Толкатель клапана Подробнее |
|
|
| 4 | 245-1008475-Б |
Патрубок Подробнее |
|
|
| 5 | 245-1014445 |
Маслоотражатель Подробнее |
|
|
 |
6 | 50-1007175-Б1 |
Винт регулировочный Подробнее |
|
| 7 | 50-1015598 |
Прокладка Подробнее |
|
|
 |
8 | 245-1014440 |
Стакан Подробнее |
|
| 9 | 240-1007185 |
Фиксатор Подробнее |
|
|
| 10 | 50-1007103-А |
Пружина оси коромысел Подробнее |
|
|
| 11 | 50-1007182 |
Пробка оси коромысел Подробнее |
|
|
| 12 | 240-1007152-Б-01 |
Стойка оси коромысел средняя Подробнее |
|
|
| 13 | 240-1007151-Б-01 |
Стойка оси коромысел крайняя Подробнее |
|
|
| 14 | 50-1007102-А1 |
Ось коромысел Подробнее |
|
|
| 15 | 50-1007183 |
Шайба пробки Подробнее |
|
|
| 16 | М8-6gх35.88.35.019 |
Болт Подробнее |
|
|
 |
17 | 240-1007055 |
Шайба пружины клапана верхняя Подробнее |
|
| 18 | 240-1003264-А |
Прокладка Подробнее |
|
|
| 19 | 12.01.08кп |
Шайба Подробнее |
|
|
| 20 | 10.65Г.06 |
Шайба Подробнее |
|
|
| 21 | 8.65Г.06 |
Шайба Подробнее |
|
|
| 22 | 8.01.08кп.019 |
Шайба Подробнее |
|
|
| 23 | М8-6gх30.88.35.019 |
Болт Подробнее |
|
|
| 24 | М12-6gх85.88.35.019 |
Болт Подробнее |
|
|
| 26 | М8-6gх16.88.35.019 |
Болт Подробнее |
|
|
| 27 | КГ3/8 А12.016 |
Пробка Подробнее |
|
|
| 28 | КГ1/8 А12.016 |
Пробка Подробнее |
|
|
| 29 | Д-02-063 |
Гайка Подробнее |
|
|
| 30 | Д 02-003-А |
Заглушка Подробнее |
|
|
| 31 | М12-6Н.6.016 |
Гайка Подробнее |
|
|
| 32 | 245-1003019-Б1 |
Седло клапана выпускного Подробнее |
|
|
 |
33 | 240-1003037 |
Заглушка Подробнее |
|
| 34 | 245-1003037 |
Футорка Подробнее |
|
|
| 35 | 245-1003033-Г1 |
Коллектор Подробнее |
|
|
 |
36 | 240-1003032-А |
Крышка головки цилиндров Подробнее |
|
 |
37 | 260-1003031-А1 |
Кольцо Подробнее |
|
 |
38 | 240-1003031 |
Прокладка Подробнее |
|
| 39 | 50-1003103-А |
Стакан Подробнее |
|
|
| 40 | 240-1003027 |
Заглушка Подробнее |
|
|
| 41 | 50-1003020-А5 |
Прокладка головки Подробнее |
|
|
| 42 | 245-1003015-Б1 |
Головка цилиндров Подробнее |
|
|
| 43 | 240-1002444-А |
Прокладка Подробнее |
|
|
| 44 | 240-1002430-В |
Корпус сапуна Подробнее |
|
|
 |
45 | 48-1002318 |
Шайба Подробнее |
|
 |
46 | 240-1002047-01 |
Болт Подробнее |
|
| 47 | 240-1007015-Б6 |
Клапан выпускной Подробнее |
|
|
 |
48 | 240-1007054 |
Шайба пружины клапана нижняя Подробнее |
|
| 49 | 240-1003029 |
Втулка Подробнее |
|
|
 |
50 | 240-1002047 |
Болт Подробнее |
|
 |
51 | 240-1007048 |
Тарелка пружин клапана Подробнее |
|
 |
52 | 50-1007053-А1 |
Сухарь клапана Подробнее |
|
| 53 | 245-1003018-Б1 |
Седло клапана впускного Подробнее |
|
|
 |
54 | 50-1003104-А |
Гайка колпака Подробнее |
|
 |
55 | 240-1007046-А1 |
Пружина клапана внутренняя Подробнее |
|
 |
56 | 240-1007045-А2 |
Пружина клапана наружная Подробнее |
|
 |
57 | 240-1007020-Б |
Манжета уплотнительная Подробнее |
|
| 58 | 245-1007014 |
Клапан впускной Подробнее |
|
|
 |
59 | 50-1003112 |
Шпилька стойки Подробнее |
|
| 60 | 50-1003106 |
Шайба Подробнее |
|
|
 |
61 | 50-1003107-А |
Кольцо Подробнее |
|
 |
62 | 240-1003108 |
Прокладка Подробнее |
|
| 63 | 245-1007032 |
Втулка Подробнее |
|
|
 |
64 | 240-1003109 |
Прокладка Подробнее |
|
| 65 | 50-1003119 |
Заглушка Подробнее |
|
|
 |
66 | 245-1003122 |
Колпак Подробнее |
