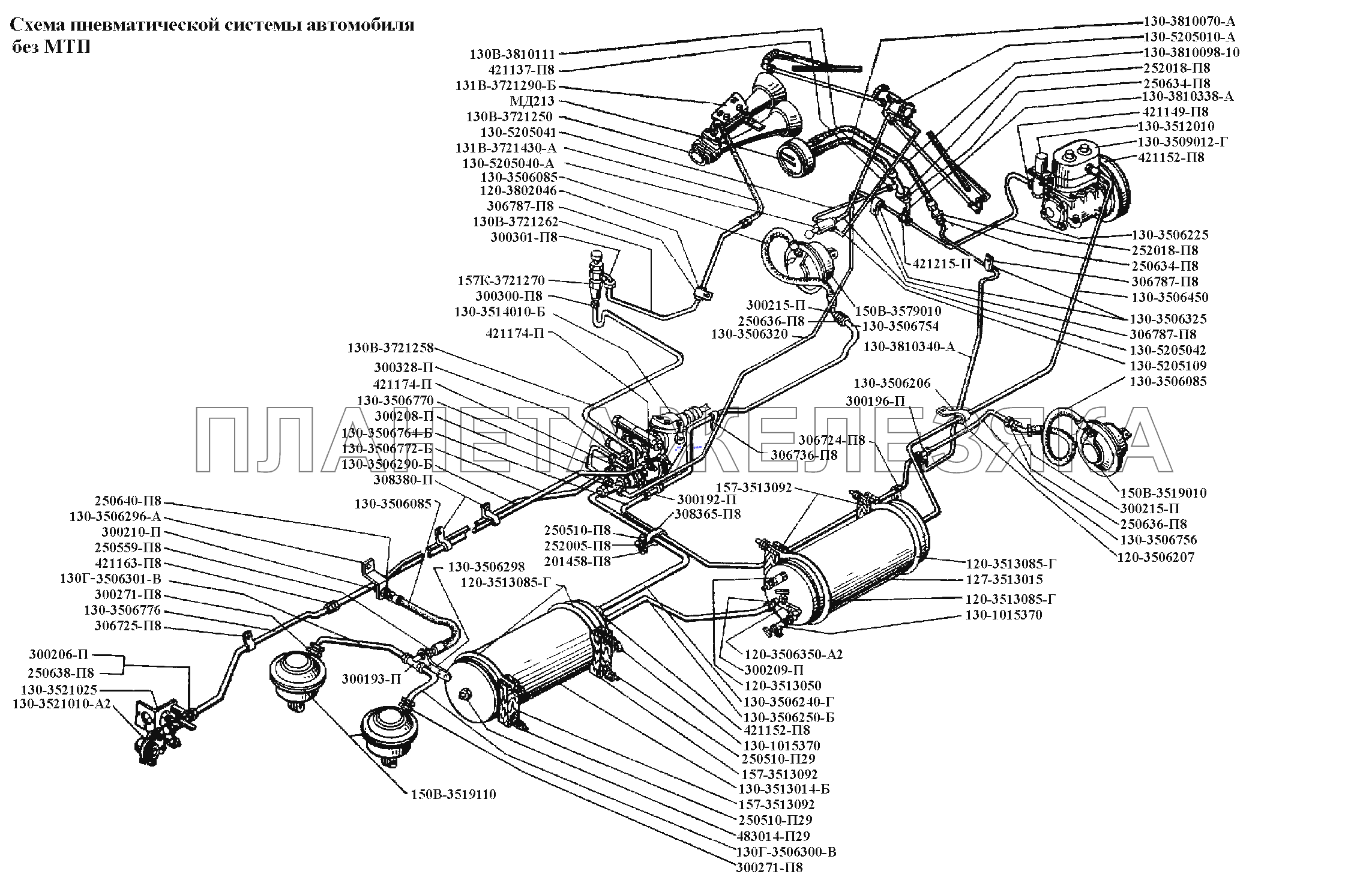

| ← Тормоза\Схема пневматического модернизированного тормозного привода (МТП) | Тормоза\Схема пневматической системы автомобиля без МТП → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 120-3506207 |
Втулка кронштейна Подробнее |
|
||
| 120-3506350-А2 |
Кран отбора воздуха в сборе Подробнее |
|
||
| 120-3513050 |
Клапан предохранительный в сборе Подробнее |
|
||
| 120-3513085-Г |
Хомут крепления воздушных баллонов Подробнее |
|
||
| 120-3802046 |
Втулка Подробнее |
|
||
 |
127-3513015 |
Баллон воздушный тормозов первый в сборе Подробнее |
||
| 130-1015370 |
Кран сливной в сборе Подробнее |
|
||
| 130-3506085 |
Шланг гибкий тормозных камер среднего и заднего мостов в сборе Подробнее |
|
||
| 130-3506206 |
Кронштейн крепления трубки от компрессора к первому воздушному баллону Подробнее |
|
||
| 130-3506225 |
Трубка в сборе Подробнее |
|
||
| 130-3506240-Г |
Трубка Подробнее |
|
||
| 130-3506250-Б |
Трубка Подробнее |
|
||
| 130-3506290-Б |
Трубка Подробнее |
|
||
| 130-3506296-А |
Кронштейн Подробнее |
|
||
| 130-3506298 |
Трубка Подробнее |
|
||
| 130-3506320 |
Трубка Подробнее |
|
||
| 130-3506325 |
Втулка Подробнее |
|
||
| 130-3506450 |
Трубка от компрессора к первому воздушному баллону в сборе Подробнее |
|
||
| 130-3506754 |
Трубка Подробнее |
|
||
| 130-3506756 |
Трубка Подробнее |
|
||
| 130-3506764-Б |
Трубка Подробнее |
|
||
| 130-3506770 |
Трубка Подробнее |
|
||
| 130-3506772-Б |
Трубка Подробнее |
|
||
| 130-3506776 |
Трубка Подробнее |
|
||
| 130-3509012-Г |
Компрессор Подробнее |
|
||
| 130-3512010 |
Регулятор давления в сборе Подробнее |
|
||
| 130-3513014-Б |
Баллон воздушный тормозов второй в сборе Подробнее |
|
||
| 130-3514010-Б |
Кран тормозной комбинированный Подробнее |
|
||
| 130-3521010-А2 |
Головка соединительная типа А в сборе Подробнее |
|
||
| 130-3521025 |
Кронштейн Подробнее |
|
||
| 130-3810070-А |
Шланг в сборе Подробнее |
|
||
 |
130-3810098-10 |
Шланг в сборе Подробнее |
||
| 130-3810111 |
Переходник Подробнее |
|
||
| 130-3810338-А |
Трубка Подробнее |
|
||
| 130-3810340-А |
Трубка манометра давления воздуха в тормозных камерах в сборе Подробнее |
|
||
| 130-5205010-А |
Стеклоочиститель СЛ-440 в сборе Подробнее |
|
||
| 130-5205040-А |
Кран КР-30 Подробнее |
|
||
| 130-5205041 |
Трубка отвода воздуха Подробнее |
|
||
| 130-5205042 |
Трубка от стеклоочистителя к клапану Подробнее |
|
||
| 130-5205109 |
Трубка отвода воздуха от стеклоочистителя Подробнее |
|
||
| 130В-3721250 |
Сигнал пневматический типа С40-В в сборе Подробнее |
|
||
| 130В-3721258 |
Трубка Подробнее |
|
||
| 130В-3721262 |
Трубка от ножного выключателя к пневматическому сигналу в сборе Подробнее |
|
||
| 130Г-3506300-В |
Трубка Подробнее |
|
||
| 130Г-3506301-В |
Трубка Подробнее |
|
||
| 131В-3721290-Б |
Кронштейн пневматического сигнала в сборе Подробнее |
|
||
| 131В-3721430-А |
Шланг пневматического сигнала в сборе Подробнее |
|
||
 |
150В-3519010 |
Камера тормозная передняя в сборе Подробнее |
||
| 150В-3519110 |
Камера тормозная в сборе Подробнее |
|
||
| 157-3513092 |
Подкладка воздушных баллонов Подробнее |
|
||
| 157К-3721270 |
Выключатель пневматического сигнала типа ВК-40-А в сборе Подробнее |
|
||
| 201458-П8 |
Болт Подробнее |
|
||
| 250510-П29 |
Гайка Подробнее |
|
||
| 250510-П8 |
Гайка Подробнее |
|
||
| 250559-П8 |
Гайка Подробнее |
|
||
| 250634-П8 |
Гайка Подробнее |
|
||
| 250636-П8 |
Гайка Подробнее |
|
||
| 250638-П8 |
Гайка крепления штуцера Подробнее |
|
||
| 250640-П8 |
Гайка Подробнее |
|
||
| 252005-П8 |
Шайба Подробнее |
|
||
| 252018-П8 |
Шайба Подробнее |
|
||
| 300192-П |
Тройник тормозного крана Подробнее |
|
||
| 300193-П |
Тройник фланцевый переходной Подробнее |
|
||
| 300196-П |
Тройник Подробнее |
|
||
| 300206-П |
Штуцер Подробнее |
|
||
| 300208-П |
Крестовина тормозного крана Подробнее |
|
||
| 300209-П |
Тройник Подробнее |
|
||
| 300210-П |
Угольник фланцевый проходной Подробнее |
|
||
| 300215-П |
Угольник шланга передних тормозных камер Подробнее |
|
||
| 300271-П8 |
Штуцер ввертной Подробнее |
|
||
| 300300-П8 |
Штуцер ввертной Подробнее |
|
||
| 300301-П8 |
Угольник ввертной выключателя пневматического сигнала Подробнее |
|
||
| 300328-П8 |
Тройник Подробнее |
|
||
| 306724-П8 |
Скоба крепления трубки Подробнее |
|
||
| 306725-П8 |
Скоба Подробнее |
|
||
| 306736-П8 |
Скоба Подробнее |
|
||
| 306787-П8 |
Хомут крепления трубки к щитку мотора Подробнее |
|
||
| 308365-П8 |
Хомут Подробнее |
|
||
| 308380-П8 |
Скоба Подробнее |
|
||
| 421137-П8 |
Гайка накидная Подробнее |
|
||
| 421149-П8 |
Штуцер ввертной Подробнее |
|
||
| 421152-П8 |
Штуцер Подробнее |
|
||
| 421163-П8 |
Штуцер проходной Подробнее |
|
||
| 421174-П |
Угольник тормозного крана Подробнее |
|
||
| 421215-П |
Тройник проходной Подробнее |
|
||
| 483014-П29 |
Пробка Подробнее |
|
||
 |
МД213 |
Манометр Подробнее |
