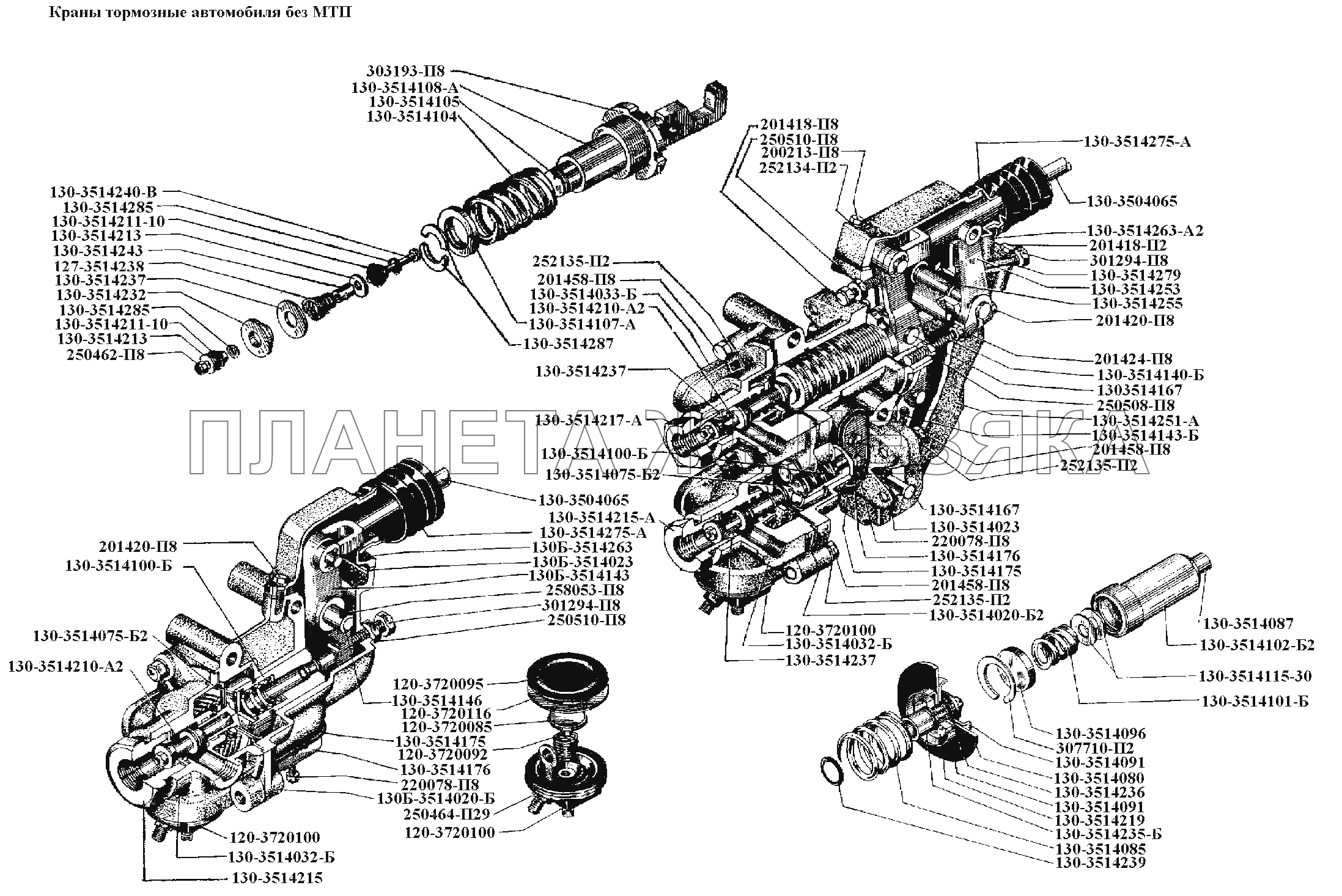

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 120-3720085 |
Основание контакта в сборе Подробнее |
|
||
| 120-3720092 |
Пружина контакта Подробнее |
|
||
| 120-3720095 |
Диафрагма Подробнее |
|
||
| 120-3720100 |
Колодка выключателя в сборе (допускается замена на 130-3720100) Подробнее |
|
||
| 120-3720116 |
Прокладка клапана Подробнее |
|
||
| 127-3514238 |
Пружина клапана Подробнее |
|
||
| 130-3504065 |
Тяга привода тормозного крана в сборе Подробнее |
|
||
| 130-3514020-Б2 |
Корпус тормозного крана Подробнее |
|
||
| 130-3514023 |
Прокладка корпуса тормозного крана Подробнее |
|
||
| 130-3514032-Б |
Крышка Подробнее |
|
||
| 130-3514033-Б |
Крышка тормозного крана Подробнее |
|
||
| 130-3514075-Б2 |
Диафрагма тормозного крана в сборе Подробнее |
|
||
| 130-3514080 |
Диафрагма тормозного крана Подробнее |
|
||
| 130-3514085 |
Пружина диафрагмы возвратная Подробнее |
|
||
| 130-3514087 |
Пятка стакана Подробнее |
|
||
| 130-3514091 |
Шайба диафрагмы редуктора Подробнее |
|
||
| 130-3514096 |
Шайба пружины опорная Подробнее |
|
||
| 130-3514100-Б |
Пружина уравновешивающая малая со стаканом в сборе Подробнее |
|
||
| 130-3514101-Б |
Пружина уравновешивающая малая Подробнее |
|
||
| 130-3514102-Б2 |
Стакан малой уравновешивающей пружины Подробнее |
|
||
| 130-3514104 |
Пружина уравновешивающая большая Подробнее |
|
||
| 130-3514105 |
Шток Подробнее |
|
||
| 130-3514107-А |
Шайба штока опорная Подробнее |
|
||
| 130-3514108-А |
Направляющая штока Подробнее |
|
||
| 130-3514115-30 |
Прокладка Подробнее |
|
||
| 130-3514140-Б |
Рычаг тормозного крана в сборе Подробнее |
|
||
| 130-3514143-Б |
Рычаг тормозного крана малый Подробнее |
|
||
| 130-3514167 |
Ось рычага тормозного крана Подробнее |
|
||
| 130-3514175 |
Уплотнитель перепускного отверстия Подробнее |
|
||
| 130-3514176 |
Крышка выпускного отверстия Подробнее |
|
||
| 130-3514210-А2 |
Клапан в сборе Подробнее |
|
||
| 130-3514211-10 |
Конус клапана Подробнее |
|
||
| 130-3514213 |
Шайба клапана большая Подробнее |
|
||
| 130-3514215-А |
Пробка тормозного крана Подробнее |
|
||
| 130-3514217-А |
Пробка тормозного крана Подробнее |
|
||
| 130-3514219 |
Гайка диафрагмы Подробнее |
|
||
| 130-3514232 |
Седло впускного клапана Подробнее |
|
||
| 130-3514235-Б |
Седло выпускного клапана Подробнее |
|
||
| 130-3514236 |
Прокладка седла выпускного клапана Подробнее |
|
||
| 130-3514237 |
Прокладка седла клапана Подробнее |
|
||
| 130-3514239 |
Кольцо клапана уплотнительное Подробнее |
|
||
| 130-3514240-В |
Стержень клапана Подробнее |
|
||
| 130-3514243 |
Трубка стержня клапана редуктора Подробнее |
|
||
| 130-3514251-А |
Корпус рычагов Подробнее |
|
||
| 130-3514253 |
Рычаг ручного привода Подробнее |
|
||
| 130-3514255 |
Валик рычага Подробнее |
|
||
| 130-3514263-А2 |
Крышка корпуса рычагов Подробнее |
|
||
| 130-3514275-А |
Чехол тяги тормозного крана защитный Подробнее |
|
||
| 130-3514279 |
Прокладка корпуса рычагов Подробнее |
|
||
| 130-3514285 |
Шайба клапана малая Подробнее |
|
||
| 130-3514287 |
Полукольцо опорной шайбы стопорное Подробнее |
|
||
| 1303514146 |
Ось Подробнее |
|
||
| 130Б-3514023 |
Прокладка корпуса тормозного крана Подробнее |
|
||
| 130Б-3514143 |
Рычаг тормозного крана малый Подробнее |
|
||
| 130Б-3514263 |
Крышка корпуса рычагов Подробнее |
|
||
| 200213-П8 |
Болт крепления корпуса рычагов Подробнее |
|
||
 |
201418-П8 |
Болт Подробнее |
||
| 201420-П8 |
Болт Подробнее |
|
||
| 201424-П8 |
Болт Подробнее |
|
||
| 201458-П8 |
Болт Подробнее |
|
||
| 220078-П8 |
Винт Подробнее |
|
||
| 250462-П8 |
Гайка Подробнее |
|
||
| 250464-П29 |
Гайка Подробнее |
|
||
| 250508-П8 |
Гайка Подробнее |
|
||
| 250510-П8 |
Гайка Подробнее |
|
||
| 252134-П2 |
Шайба пружинная Подробнее |
|
||
| 252135-П2 |
Шайба пружинная Подробнее |
|
||
| 258053-П8 |
Шплинт Подробнее |
|
||
| 301294-П8 |
Болт регулировочный Подробнее |
|
||
| 303193-П8 |
Гайка стопорная Подробнее |
|
||
| 307710-П2 |
Кольцо стопорное Подробнее |
|
