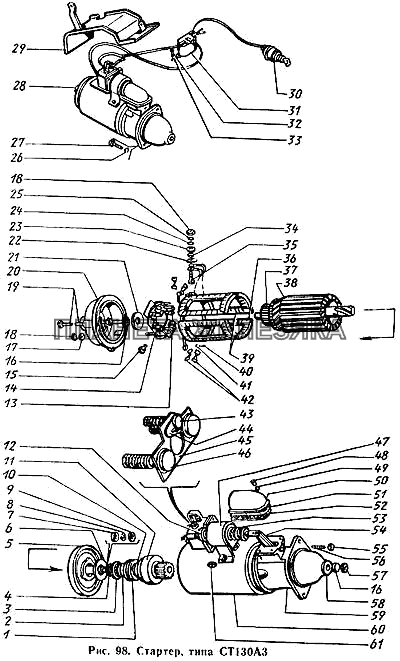

Стартер, типа СП130А3 ЗИЛ-431410 Каталог 1989 г.
| ← Датчик-распределитель, типа 49.3706 | Фара и плафон кабины → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| СТ130А3-3708300 |
Крышка со стороны коллектора в сборе Подробнее |
|
||
| СТ130А3-3708320 |
Траверса в сборе Подробнее |
|
||
| СТ130А3-3708400 |
Крышка со стороны привода в сборе Подробнее |
|
||
| СТ130А3-3708600 |
Привод стартера в сборе Подробнее |
|
||
| 1 | СТ21-3708601А |
Втулка отводки Подробнее |
|
|
| 2 | СТ21-3708604 |
Пружина Подробнее |
|
|
| 3 | СТ21-3708606 |
Чашка Подробнее |
|
|
| 4 | СТ21-3708602 |
Кольцо запорное Подробнее |
|
|
| 5 | СТ130А3-3708080 |
Подшипник Подробнее |
|
|
| 6 | СТ130А3-3708012 |
Шайба Подробнее |
|
|
| 7 | СТ14-3708005 |
Кольцо упорное Подробнее |
|
|
| 8 | СТ4-3708007 |
Кольцо замковое Подробнее |
|
|
| 9 | СТ4-3708006 |
Шайба упорная Подробнее |
|
|
| 10 | СТ21-3708603А |
Пружиня Подробнее |
|
|
| 11 | СТ130А3-3708610 |
Втулка направлявшая с колесом зубчатым в сборе Подробнее |
|
|
| 12 | РС16-3708030 |
Диск контактный Подробнее |
|
|
| 13 | СТ21-3708303 |
Щеткодержатель Подробнее |
|
|
| 14 | СТ130А3-3708330 |
Траверса с болтами в сборе Подробнее |
|
|
| 15 | СТ21-3708304 |
Пружина щетки Подробнее |
|
|
| 16 | СТ130А3-3708403 |
Фильц Подробнее |
|
|
| 17 | Х-1482 |
Шайба пружинная Подробнее |
|
|
| 18 | 8Х-1533 |
Гайка Подробнее |
|
|
| 19 | СТ130А2-3708003 |
Шпилька стяжная Подробнее |
|
|
| 20 | СТ130А3-3708310 |
Крышка Подробнее |
|
|
| 21 | 1-МО-54 |
Шайба Подробнее |
|
|
| 22 | СТ130А3-3708107 |
Шайба изоляционная Подробнее |
|
|
| 23 | МХ-0010 |
Шайба изоляционная Подробнее |
|
|
| 24 | 1-МО-37 |
Шайба Подробнее |
|
|
| 25 | МХ-0246 |
Шайба Подробнее |
|
|
| 26 | 252137-П2 |
Шайба пружинная Подробнее |
|
|
| 27 | 301156-П8 |
Болт Подробнее |
|
|
| 28 | 130-3708010-03 |
Стартер СТ130-А3 в сборе Подробнее |
|
|
| 29 | 375-3708702 |
Щиток стартера в сборе Подробнее |
|
|
| 30 | 130-3704010-А |
Выключатель зажигания ВК350 в сборе Подробнее |
|
|
| 32 | 201416-П8 |
Болт Подробнее |
|
|
| 33 | 252154-П2 |
Шайба пружинная Подробнее |
|
|
| 34 | 1-МАБ-85 |
Втулка изоляционная Подробнее |
|
|
| 35 | 1-МО-28 |
Болт контактный Подробнее |
|
|
| 36 | СТ130А3-3708150 |
Катушка правая в сборе Подробнее |
|
|
| 37 | СТ130А1-3708220 |
Коллектор в сборе Подробнее |
|
|
| 38 | СТ130А1-3708200 |
Якорь в сборе Подробнее |
|
|
| 39 | СТ130А3-3708120 |
Катушка в сборе Подробнее |
|
|
| 40 | МХ-0097 |
Винт Подробнее |
|
|
| 41 | 130-3708110-А |
Реле стартера РС502 Подробнее |
|
|
| 41 | Х-4001 |
Шайба пружинная Подробнее |
|
|
| 42 | ФЭ3599164 |
Щетка Подробнее |
|
|
| 43 | РС14-3708032 |
Болт контактный Подробнее |
|
|
| 44 | РС14-3708034 |
Контакт гибкий Подробнее |
|
|
| 45 | РС14-3708033 |
Прокладка изоляционная Подробнее |
|
|
| 46 | РС14-3708032-Г |
Болт контактный Подробнее |
|
|
| 47 | РС14Б1-3708000 |
Реле стартера в сборе Подробнее |
|
|
| 48 | 8Х-1548 |
Винт Подробнее |
|
|
| 49 | Х-1012 |
Шайба пружинная Подробнее |
|
|
| 50 | Т21-3708016 |
Кожух защитный Подробнее |
|
|
| 51 | СТ21-3708015 |
Прокладка Подробнее |
|
|
| 52 | СТ21-3708017 |
Прокладка Подробнее |
|
|
| 53 | СТ130А1-3708008 |
Прокладка Подробнее |
|
|
| 54 | СТ14-3708020 |
Рычаг в сборе Подробнее |
|
|
| 55 | Х-4003 |
Гайка Подробнее |
|
|
| 56 | М11-40991-02 |
Винт установочный Подробнее |
|
|
| 57 | СТ130А3-3708404 |
Заглушка Подробнее |
|
|
| 58 | СЛ-13888 |
Вкладыш Подробнее |
|
|
| 59 | СТ130А3-3708410 |
Крышка Подробнее |
|
|
| 60 | СТ130А3-3708100 |
Корпус стартера в сборе Подробнее |
|
|
| 61 | Х1-9449 |
Винт полюса Подробнее |
|
