Клапан управления тормозами прицепа с однопроводным приводом ЗИЛ-431410 Каталог 1989 г.

Поиск

← Клапан управления тормозами прицепа с двухпроводным приводом Установка регулятора тормозных сил →

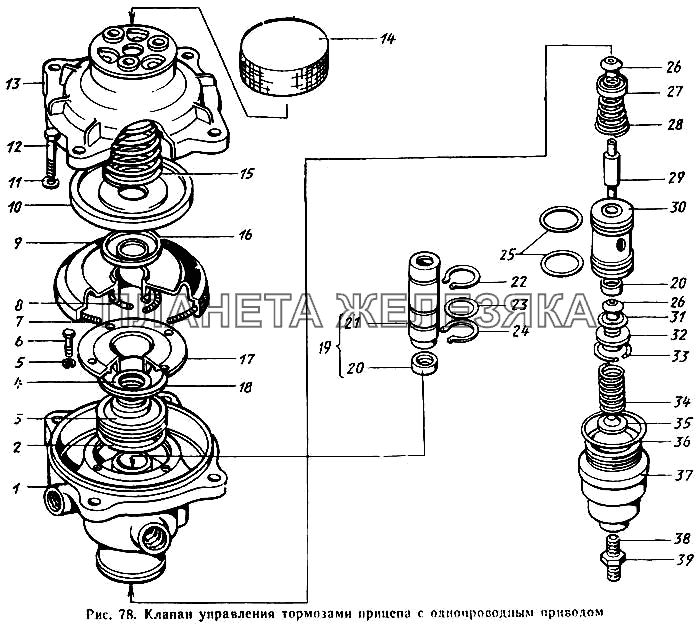

Клапан управления тормозами прицепа с однопроводным приводом ЗИЛ-431410 Каталог 1989 г.
  № Номер детали Наименование детали
100-3522109 Комплект запасных частей
Подробнее
Дополнительная информация:
Группа 3522
Примечание 1 - Количество РїРѕ потребности 2 - Комплекты состоят РёР· деталей: поршня 130-1004015-Рђ2: гильзы 130-1009029-Рђ2 уплотнительного кольца 111-1002024; стопорного кольца поршневого пальца 120-1004022. поршневого пальца 111-1004020; поршневых компрессионных колец; верхнего 130-1004030-Рђ Рё нижнего 130-1004025, Р° также комплекта деталей маслосъемного поршневого кольца 130-1004035-Рђ. 3 - Устанавливается как вариант 4 - Устанавливается РЅР° автомобиль тропического исполнения 5 - Устанавливается РїРѕ требованию заказчика. Р’ комплект РІС…РѕРґРёС‚ РІСЃРµ детали, указанные РІ данной спецификации 6 - Устанавливается РїР° автомобили без подогревателя. 7 - Устанавливается РЅР° автомобили без подогреватели — 3 шт. РЅРѕ автомобиль СЃ подогревателем — 1 шт. 8 - Для автомобилей СЃ подогревателем 9 - Устанавливается крыльчатка РёР· фенопласта 130-I307032-Рђ4 или РёР· ceporo чугуна 130-1307032-Рђ. 10 - Р’ комплект, РїРѕРјРёРјРѕ вала РџРћ-1701030 Р‘, РІС…РѕРґРёС‚ инструкция РїРѕ использованию первичного вала РєРѕСЂРѕР±РєРё передач Рё стопорное кольцо 308186-Рџ. 11 - Устанавливается РЅР° автомобили СЃ гипоидным мостом. 12 - РџРѕ потребности, РЅРѕ РЅРµ менее 2 штук 13 - РќР° автомобиле Р—Р�Р›-441510 - запасное колесо крепится РЅР° седельном устройстве проволокой 130B-3105149-T, Р° РЅР° шасси Р—Р�Р›-495810 - проволокой 164РђР“-3105149-Рў 14 - Допускается замена трубок 1Р—Р—Р’РЇ-3560608. 133Р’РЇ-3560610 Рё штуцера 30&359-Рџ29 (РїРѕР·. 12) РЅР° трубку 133Р’РЇ-3560608-10 15 - Допускается замена трубок 133Р’РЇ-3560614, 133Р’РЇ-3560616 Рё штуцера 300359-Рџ29 (РїРѕР·. 12) РЅР° трубку 133Р’РЇ-3560614-10 16 - Устанавливается взамен детали 130-3513108. 17 - Устанавливается взамен детали 130-1015370 18 - Устанавливается РЅР° автомобиль Р—Р�Р›-431510. 19 - Допускается замена РЅР° деталь 130-1015370 20 - РќР° автомобиль Р—Р�Р›-495810 устанавливается угольник 300355-Рџ29 Рё болт поворотного угольника 301571-Рџ29 РІ количестве 1 шт. 21 - Допускается замена РЅР° 100-3519293-01 22 - Допускается замена РЅР° деталь 100-3537062-01 23 - Устанавливается РїРѕ требованию заказчика взамен 130-3703010-Рђ 24 - Устанавливается РїРѕ требованию заказчика взамен 130-3703011-Рђ 25 - Устанавливается РЅР° автомобиль Р—Р�Р›-431917 РїРѕ требованию заказчика взамен 130Р•-3703011 26 - Устанавливается РЅР° автомобиль Р—Р�Р›-431917 РїРѕ требованию заказчика взамен 130Р•-3703010 27 - РќР° автомобиль Р—Р�Р›-431510 устанавливаются болты 201501-Рџ8 РІ количестве 6 шт. 28 - Устанавливается РїРѕ требованию заказчика 29 - Устанавливается РїРѕ требованию заказчика вместо 130-5602016-Рђ2 Рё 130-5602017-Рђ2 30 - Для автомобилей тропического исполнения — 2 шт. 31 - Устанавливается РїСЂРё отсутствии щеток 32 - РџСЂРё ремонте допускается установка разъемного стекла ветрового РѕРєРЅР°, состоящее РёР· комплекта 130-5206008 (стекло правое 130-5206010 Рё стекло левое 130-5206011) Рё комплекта 130-5206064 (стойка Рё уплотнитель стекла ветрового РѕРєРЅР°) 33 - Р’ зависимости РѕС‚ толщины стекла устанавливается прокладка 1,5 или 2 РјРј. 34 - Устанавливать РґРІРµ прокладки 1,5 или 2 РјРј. 35 - Для правой навески 36 - РџРѕ требованию заказчика РјРѕРіСѓС‚ устанавливаться платформы СЃ наращенными бортами 130-8500010-Р—Рђ Рё платформы СЃ наращенными бортами, дугами Рё тентом 130-8500010-4Рђ 37 - РџРѕ требованию заказчика РјРѕРіСѓС‚ устанавливаться платформы СЃ наращенными бортами 130Р“-8500010-Р—Р‘ Рё платформы СЃ наращенными бортами, дугами Рё тентом 130Р“-8500010-4Р‘
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 109
100-3522110 Клапан управления тормозами прицепа с однопроводным приводом в сборе
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 110
Купить
  Код Название Артикул Цена
Клапан КАМАЗ однопроводный РААЗ 015903 Клапан КАМАЗ однопроводный РААЗ 100-3522110 4 500,00 р.
Клапан ЗИЛ,КАМАЗ,МАЗ,КРАЗ однопроводный управления тормозами прицепа MEGAPOWER 590175 Клапан ЗИЛ,КАМАЗ,МАЗ,КРАЗ однопроводный управления тормозами прицепа MEGAPOWER 100-3522110 3 550,00 р.
100-3522125 Клапан в сборе
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 125
100-3522162-10 Мембрана в сборе
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 162
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
1 100-3522120 Корпус клапана управления тормозами прицепа с однопроводным приводом
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 120
2 100-3522159 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 159
3 100-3522155 Поршень
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 155
4 100-3515121 Кольцо корпуса
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапан-ограничитель падения давления (аппар. контрольно-предохранительная)
Порядковый номер детали 121
5 305730-П2 Шайба пружинная
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 4
Группа 3522
Покрытие фосфатирование и промасливание
6 201418-П29 Болт
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 4
Группа 3522
Покрытие цинкование и пассивирование (цинковое с хроматированием)
7 100-3522164 Пружина
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 164
8 100-3522165 Пружина
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 165
9 100-3522163-10 Мембрана
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 163
Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
10 100-3522167 Шайба мембраны большая
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 167
11 305891-П2 Шайба пружинная
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 4
Группа 3522
Покрытие фосфатирование и промасливание
12 301544-П Болт
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 4
Группа 3522
Покрытие без покрытия
13 100-3522174 Крышка верхняя
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 174
14 100-3522175 Колпак крышки
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 175
15 100-3522170 Пружина
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 170
16 100-3522166 Шайба мембраны малая
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 166
17 100-3522160 Опора
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 160
18 100-3522161 О-образное кольцо
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 161
19 100-3522150 Толкатель клапана в сборе
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 150
20 100-3522127 Кольцо клапана
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3532
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 127
21 100-3522151 Толкатель клапана
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 151
22 489311-П2 Кольцо упорное
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Покрытие фосфатирование и промасливание
23 100-3522153 Кольцо уплотнительное
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 153
24 489307-П2 Кольцо упорное
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Покрытие фосфатирование и промасливание
25 100-3522137 О-образное кольцо
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 137
26 100-3522130 Корпус клапана
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 2
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 130
27 100-3522133 Направляющая клапана
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 133
28 100-3523134 Пружина
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа 3523
Порядковый номер детали 134
29 100-3522131 Стержень клапана
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 131
30 100-3522126 Поршень клапана
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 126
31 100-3537137 О-образное кольцо
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Краны тормозные с ручным управлением
Порядковый номер детали 137
32 100-3522135 Крышка клапана
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 135
33 489323-П2 Кольцо упорное
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Покрытие фосфатирование и промасливание
34 100-3522138 Пружина
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 138
35 100-3522139 Тарелка пружины
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 139
36 100-3522143 Кольцо
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 143
37 100-3522144 Крышка нижняя
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Модель 100
Группа Тормоза
Подгруппа Клапаны управления тормозами прицепа
Порядковый номер детали 144
38 302201-П20 Винт
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Клапан ЗИЛ,КАМАЗ,МАЗ,КРАЗ однопроводный управления тормозами прицепа MEGAPOWER 39 250612-П29 Гайка
Подробнее
Дополнительная информация:
Кол-во на "431410, 431917, 441510, 495910, 431510" 1
Группа 3522
Покрытие цинкование и пассивирование (цинковое с хроматированием)
Купить
  Код Название Артикул Цена
Гайка М10х1.5 низкая 348506 Гайка М10х1.5 низкая 250612-П29 5,00 р.
