Номер детали |
Наименование детали |
|
|
|
|
130-1107010-42 |

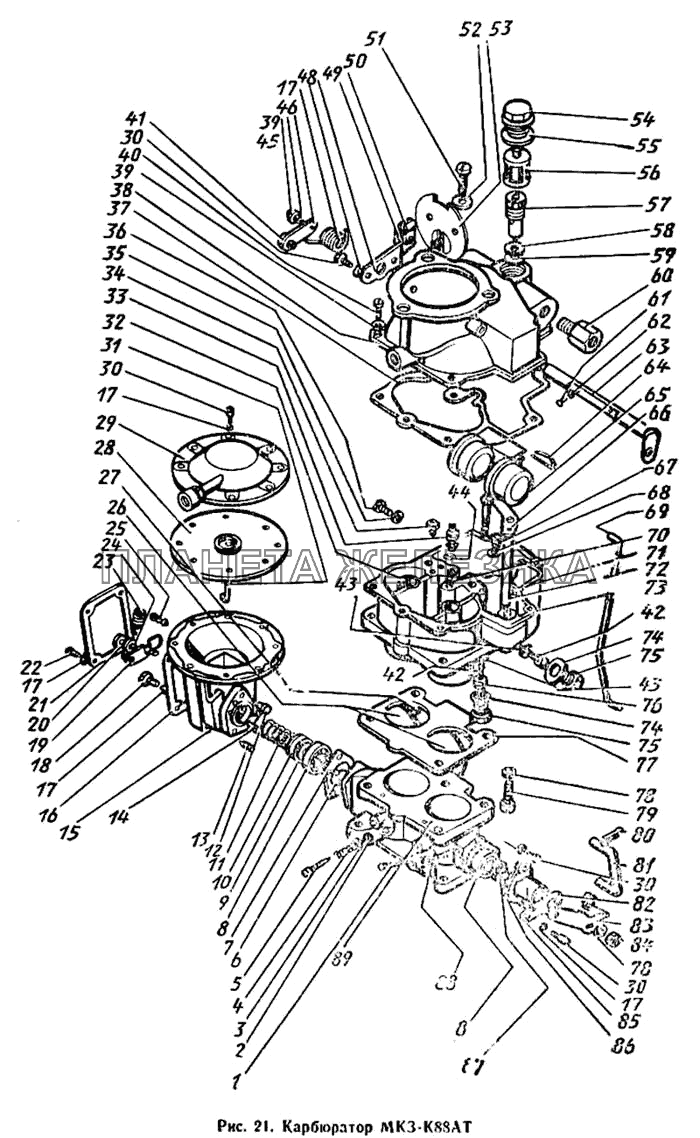

Карбюратор К88АТ со штуцером в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
010 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
130-1107208-Б |
Толкатель экономайзера
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
208 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
130-1107300-Ж |
Корпус верхний в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
300 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
130-1107400-Г |
Корпус поплавковой камеры в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
400 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
130-1107500-В3 |
Камера смесительная в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
500 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
130-1107524-Б |
Корпус диафрагменного механизма в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
524 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
130-1107540-Г |
Привод дроссельных заслонок в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
540 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
1 |
301495-П8 |
Болт регулировочный
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
2 |
130-1107117 |
Шайба уплотнительная
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
117 |
|
|
|
|
3 |
130-1107115 |
Обойма шайбы
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
115 |
|
|
|
|
4 |
130-1107436 |
Пружина иглы холостого хода
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
436 |
|
|
|
|
5 |
121-1107434-Б |
Игла регулировочная холостого хода
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
121 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
434 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
6 |
130-1107509-Г |
Ось дроссельных заслонок с рычагом в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
509 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
7 |
130-1107501 |
Прокладка корпуса диафрагменного механизма
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
501 |
|
|
|
|
8 |
130-1107814-Б |
Подшипник оси дроссельных заслонок в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
814 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
9 |
130-1107558 |
Опора манжеты
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
558 |
|
|
|
|
10 |
130-1107506-В |
Манжета уплотнительная
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
506 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
11 |
130-1107508 |
Пружина
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
508 |
|
|
|
|
12 |
130-1107538 |
Жиклер ограничителя воздушный
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
538 |
|
|
|
|
13 |
130-1107516-Б |
Винт упорный
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
516 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
14 |
130-1107537 |
Жиклер ограничителя вакуумный
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
537 |
|
|
|
|
15 |
130-1107523 |
Корпус диафрагменного механизма
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
523 |
|
|
|
|
16 |
1301107589 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Группа |
Система охлаждения |
| Подгруппа |
Радиатор |
| Порядковый номер детали |
107 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
17 |
252153-П2 |
Шайба пружинная
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
18 |
| Группа |
1107 |
| Покрытие |
фосфатирование и промасливание |
|
|
|
|
18 |
222501-П8 |
Винт
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
3 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
19 |
130-1107525-В |
Рычаг ограничителя в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
525 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
20 |
250464-П8 |
Гайка
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
21 |
130-1107586 |
Крышка ограничителя
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
586 |
|
|
|
|
22 |
220077-П8 |
Винт
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
4 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
23 |
133-1107236-Б |
Пружина ограничителя
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
133 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
236 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
24 |
1311-1107581-Б |
Шайба
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
1311 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
581 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
25 |
130-1107596 |
Винт пружины
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
596 |
|
|
|
|
26 |
157К-1107531 |
Заслонка дроссельная
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
157Рљ |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
531 |
|
|
|
|
27 |
222963-П8 |
Винт
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
4 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
28 |
130-1107519 |
Диск диафрагмы
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
519 |
|
|
|
|
29 |
130-1107513 |
Крышка диафрагменного механизма с направляющей втулкой в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
513 |
|
|
|
|
30 |
220078-П29 |
Винт
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
11 |
| Группа |
1107 |
| Покрытие |
цинкование и пассивирование (цинковое с хроматированием) |
|
|
|
|
31 |
130-1107515-Б |
Диафрагма с тягой в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
515 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
32 |
130-1107044-Б |
Диффузор малый
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
044 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
32 |
130-1107553 |
Рычаг связи дроссельных заслонок
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
553 |
|
|
|
|
33 |
130-1107409-В |
Жиклер холостого хода
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
409 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
34 |
130-1107445-А2 |
Жиклер воздушный
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
445 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
35 |
110-1107177 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
110 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
177 |
|
|
|
|
36 |
К80-1107076 |
Пробка
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
Рљ80 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
076 |
|
|
|
|
37 |
1301107085-01 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Группа |
Система охлаждения |
| Подгруппа |
Радиатор |
| Порядковый номер детали |
107 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
38 |
130-1107322-В |
Корпус верхний
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
322 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
39 |
252154-П2 |
Шайба пружинная
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
7 |
| Группа |
1107 |
| Покрытие |
фосфатирование и промасливание |
|
|
|
|
40 |
222525-П8 |
Винт
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
6 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
41 |
301052-П8 |
Болт
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
42 |
130-1107442-Б |
Жиклер полной мощности
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
442 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
43 |
110-1107073 |
Прокладка механического экономайзера и жиклера холостого хода
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
3 |
| Группа |
1107 |
| Модель |
110 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
073 |
|
|
|
|
44 |
130-1107408 |
Прокладка жиклера холостого хода
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
408 |
|
|
|
|
45 |
250508-П8 |
Гайка
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
46 |
130-1107250-А |
Рычаг воздушной заслонки в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
250 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
47 |
121-1107260 |
Пружина валика
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
121 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
260 |
|
|
|
|
48 |
121-1107270-А |
Кронштейн троса воздушной заслонки
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
121 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
270 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
49 |
301047-П8 |
Болт
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
50 |
121-1107274 |
Зажим троса
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
121 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
274 |
|
|
|
|
51 |
121-1107447 |
Винт канала иглы
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
121 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
447 |
|
|
|
|
52 |
11-1046 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
|
|
|
|
53 |
130-1107230-Г2 |
Заслонка воздушная в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
230 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
54 |
130-1107342 |
Пробка фильтра подачи топлива
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
342 |
|
|
|
|
55 |
К80-1107343 |
Прокладка фильтра подачи топлива
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
Рљ80 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
343 |
|
|
|
|
56 |
130-1107780 |
Фильтр топливный в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
780 |
|
|
|
|
57 |
130-1107670 |
Клапан подачи топлива в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
670 |
|
|
|
|
58 |
120Д-1107247 |
Прокладка клапана подачи топлива
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
120Р” |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
247 |
|
|
|
|
59 |
110-1106021 |
Прокладка
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
110 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Насос топливный низкого давления |
| Порядковый номер детали |
021 |
|
|
|
|
60 |
300304-П8 |
Штуцер
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
61 |
220050-П8 |
Винт
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
62 |
252132-П2 |
Шайба пружинная
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Покрытие |
фосфатирование и промасливание |
|
|
|
|
63 |
130-1107240-В2 |
Валик воздушной заслонки в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
240 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
64 |
121-1107627 |
Ось рычажка поплавка
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
121 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
627 |
|
|
|
|
65 |
130-1107625 |
Поплавок с рычагом в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
625 |
|
|
|
|
66 |
130-1107120-Б |
Поршень насоса в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
120 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
67 |
130-1107444-21 |
Жиклер главный
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
444 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
68 |
К80-1107447-А |
Прокладка главного жиклера
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Модель |
Рљ80 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
447 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
69 |
130-1107554 |
Тяга рычага связи
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
554 |
|
|
|
|
70 |
110-1107221 |
Игла насоса ускорения
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
110 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
221 |
|
|
|
|
71 |
121-1107441 |
Кольцо клапана запорное
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
121 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
441 |
|
|
|
|
72 |
121-1107428 |
Клапан насоса ускорения шариковый впускной
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
121 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
428 |
|
|
|
|
73 |
130-1107422-70 |
Корпус поплавковой камеры
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
422 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
74 |
130-1107184 |
Прокладка уплотнительная пробок
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
3 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
184 |
|
|
|
|
75 |
130-1107214-10 |
Пробка канала экономайзера
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
3 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
214 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
76 |
130-1107210-15 |
Экономайзер механический в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
210 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
77 |
130-1107089 |
Прокладка корпуса смесительной камеры
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
089 |
|
|
|
|
78 |
252155-П2 |
Шайба пружинная
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
5 |
| Группа |
1107 |
| Покрытие |
фосфатирование и промасливание |
|
|
|
|
79 |
121-1107042 |
Болт крепления смесительной камеры
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
4 |
| Группа |
1107 |
| Модель |
121 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
042 |
|
|
|
|
80 |
258000-П29 |
Шплинт
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
2 |
| Группа |
1107 |
| Покрытие |
цинкование и пассивирование (цинковое с хроматированием) |
|
|
|
|
81 |
130-1107142-В2 |
Тяга ускорительного насоса
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
142 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
83 |
130-1107541-Б |
Рычаг
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
541 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
84 |
250510-П8 |
Гайка
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Покрытие |
цинкование |
|
|
|
|
85 |
130-1107533-Г |
Корпус привода дроссельных заслонок в сборе
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
533 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
86 |
130-1107502 |
Прокладка корпуса привода дроссельных заслонок карбюратора
Подробнее
Дополнительная информация:
| Группа |
1107 |
| Примечание |
1 - Количество по потребности 2 - Комплекты состоят из деталей: поршня 130-1004015-А2: гильзы 130-1009029-А2 уплотнительного кольца 111-1002024; стопорного кольца поршневого пальца 120-1004022. поршневого пальца 111-1004020; поршневых компрессионных колец; верхнего 130-1004030-А и нижнего 130-1004025, а также комплекта деталей маслосъемного поршневого кольца 130-1004035-А. 3 - Устанавливается как вариант 4 - Устанавливается на автомобиль тропического исполнения 5 - Устанавливается по требованию заказчика. В комплект входит все детали, указанные в данной спецификации 6 - Устанавливается па автомобили без подогревателя. 7 - Устанавливается на автомобили без подогреватели — 3 шт. но автомобиль с подогревателем — 1 шт. 8 - Для автомобилей с подогревателем 9 - Устанавливается крыльчатка из фенопласта 130-I307032-А4 или из ceporo чугуна 130-1307032-А. 10 - В комплект, помимо вала ПО-1701030 Б, входит инструкция по использованию первичного вала коробки передач и стопорное кольцо 308186-П. 11 - Устанавливается на автомобили с гипоидным мостом. 12 - По потребности, но не менее 2 штук 13 - На автомобиле З�Л-441510 - запасное колесо крепится на седельном устройстве проволокой 130B-3105149-T, а на шасси З�Л-495810 - проволокой 164АГ-3105149-Т 14 - Допускается замена трубок 1ЗЗВЯ-3560608. 133ВЯ-3560610 и штуцера 30&359-П29 (поз. 12) на трубку 133ВЯ-3560608-10 15 - Допускается замена трубок 133ВЯ-3560614, 133ВЯ-3560616 и штуцера 300359-П29 (поз. 12) на трубку 133ВЯ-3560614-10 16 - Устанавливается взамен детали 130-3513108. 17 - Устанавливается взамен детали 130-1015370 18 - Устанавливается на автомобиль З�Л-431510. 19 - Допускается замена на деталь 130-1015370 20 - На автомобиль З�Л-495810 устанавливается угольник 300355-П29 и болт поворотного угольника 301571-П29 в количестве 1 шт. 21 - Допускается замена на 100-3519293-01 22 - Допускается замена на деталь 100-3537062-01 23 - Устанавливается по требованию заказчика взамен 130-3703010-А 24 - Устанавливается по требованию заказчика взамен 130-3703011-А 25 - Устанавливается на автомобиль З�Л-431917 по требованию заказчика взамен 130Е-3703011 26 - Устанавливается на автомобиль З�Л-431917 по требованию заказчика взамен 130Е-3703010 27 - На автомобиль З�Л-431510 устанавливаются болты 201501-П8 в количестве 6 шт. 28 - Устанавливается по требованию заказчика 29 - Устанавливается по требованию заказчика вместо 130-5602016-А2 и 130-5602017-А2 30 - Для автомобилей тропического исполнения — 2 шт. 31 - Устанавливается при отсутствии щеток 32 - При ремонте допускается установка разъемного стекла ветрового окна, состоящее из комплекта 130-5206008 (стекло правое 130-5206010 и стекло левое 130-5206011) и комплекта 130-5206064 (стойка и уплотнитель стекла ветрового окна) 33 - В зависимости от толщины стекла устанавливается прокладка 1,5 или 2 мм. 34 - Устанавливать две прокладки 1,5 или 2 мм. 35 - Для правой навески 36 - По требованию заказчика могут устанавливаться платформы с наращенными бортами 130-8500010-ЗА и платформы с наращенными бортами, дугами и тентом 130-8500010-4А 37 - По требованию заказчика могут устанавливаться платформы с наращенными бортами 130Г-8500010-ЗБ и платформы с наращенными бортами, дугами и тентом 130Г-8500010-4Б |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
502 |
|
|
|
|
87 |
130-1107547-А2 |
Валик привода
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
547 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
88 |
К80-1107536 |
Пружина винта
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
Рљ80 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
536 |
|
|
|
|
89 |
130-1107507-В2 |
Корпус смесительной камеры
Подробнее
Дополнительная информация:
| Кол-во на "431410, 431917, 441510, 495910, 431510" |
1 |
| Группа |
1107 |
| Модель |
130 |
| Группа |
Cистема питания двигателя |
| Подгруппа |
Карбюратор |
| Порядковый номер детали |
507 |
| Дополнительно |
Взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
