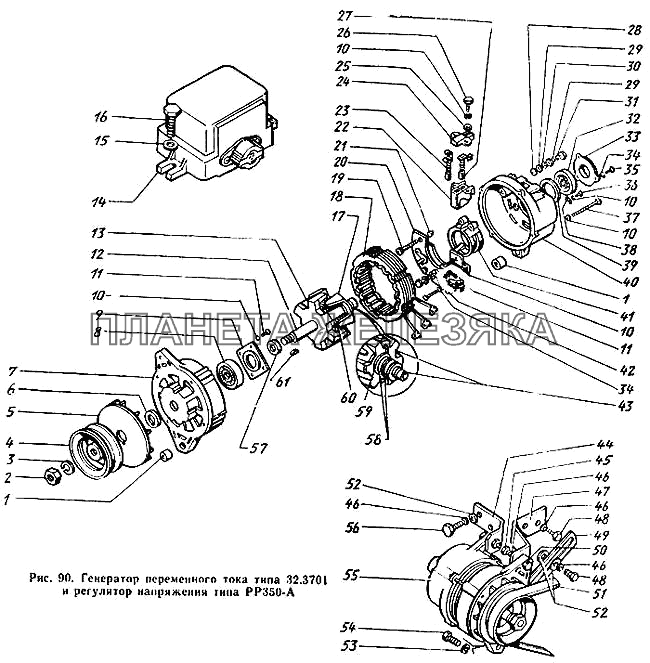

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| Г250И1-3701010 |
Щеткодержатель со щетками и креплением в сборе Подробнее |
|
||
| 1 | Г250-3701303 |
Втулка Подробнее |
|
|
| 2 | МХ-0235 |
Гайка Подробнее |
|
|
| 3 | МХ-1234 |
Шайба пружинная Подробнее |
|
|
| 4 | Г250И-3701051 |
Шкив Подробнее |
|
|
| 5 | 32.3701055 |
Вентилятор Подробнее |
|
|
| 6 | Г250-3701054-А |
Втулка Подробнее |
|
|
| 7 | 32.3701400 |
Крышка со стороны привода Подробнее |
|
|
| 8 | 6-180603К |
Подшипник Подробнее |
|
|
| 9 | Г20-3701404 |
Шайба специальная Подробнее |
|
|
| 10 | Х-4001 |
Шайба пружинная Подробнее |
|
|
| 11 | МХ-0093 |
Винт Подробнее |
|
|
| 12 | 29.3701211 |
Вал ротора Подробнее |
|
|
| 13 | 29.3701212-01 |
Наконечник полюсный со стороны привода Подробнее |
|
|
| 14 | 130-3702010-11 |
Регулятор напряжения 201.3702 в сборе Подробнее |
|
|
| 15 | 252234-П8 |
Шайба Подробнее |
|
|
 |
16 | 201418-П8 |
Болт Подробнее |
|
| 17 | 29.3701213-01 |
Наконечник полюсный со стороны контактных колец Подробнее |
|
|
| 18 | 32.3701100 |
Статор Подробнее |
|
|
| 19 | Г250-3701352А1-01 |
Болт контактный Подробнее |
|
|
| 20 | БПВ4-6002 |
Блок выпрямительный Подробнее |
|
|
| 21 | Г250И1-3701308 |
Втулка Подробнее |
|
|
| 22 | Г250И1-3701011 |
Щеткодержатель Подробнее |
|
|
| 23 | Г250-3701020 |
Щетка массовая в сборе Подробнее |
|
|
| 24 | Г250И1-3701012 |
Крышка щеткодержателя Подробнее |
|
|
| 25 | 8Х-1497 |
Шайба Подробнее |
|
|
| 26 | Г250-3701016 |
Болт специальный Подробнее |
|
|
| 27 | Г250И1-3701030 |
Щетка изолированная в сборе Подробнее |
|
|
| 28 | Г250-3701319А1 |
Втулка изоляционная Подробнее |
|
|
| 29 | МХ-0276 |
Шайба Подробнее |
|
|
| 30 | Х-1482 |
Шайба пружинная Подробнее |
|
|
| 31 | М11-40076 |
Шайба пружинная Подробнее |
|
|
| 32 | 6-180502К1С9 |
Подшипник Подробнее |
|
|
| 33 | 32.3701060 |
Крышка подшипника Подробнее |
|
|
| 34 | Х-1012 |
Шайба пружинная Подробнее |
|
|
| 35 | 8Х-1541 |
Винт Подробнее |
|
|
| 36 | 7Х-1598 |
Винт Подробнее |
|
|
| 37 | МХ-1210 |
Винт Подробнее |
|
|
| 38 | ВК14-3708053 |
Скоба Подробнее |
|
|
| 39 | 32.3701008 |
Кольцо уплотнительное Подробнее |
|
|
| 40 | 32.3701300 |
Крышка со стороны контактных колец в сборе Подробнее |
|
|
| 41 | 32.3701305 |
Кожух с пластинами в сборе Подробнее |
|
|
| 42 | МХ-0524 |
Шайба Подробнее |
|
|
| 43 | 29.3701200 |
Ротор Подробнее |
|
|
| 44 | 130-3701325-Б |
Кронштейн генератора задний Подробнее |
|
|
| 45 | 250512-П8 |
Гайка Подробнее |
|
|
| 46 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 47 | 130-3701322-Б |
Кронштейн генератора передний Подробнее |
|
|
| 48 | 201497-П8 |
Болт Подробнее |
|
|
| 49 | 130-3701327-Б |
Планка генератора натяжная Подробнее |
|
|
| 50 | 200315-П8 |
Болт Подробнее |
|
|
| 51 | 130-3407209-А |
Ремень приводной Подробнее |
|
|
| 52 | 252006-П8 |
Шайба Подробнее |
|
|
| 53 | 252135-П2 |
Шайба пружинная Подробнее |
|
|
| 54 | 201458-П8 |
Болт Подробнее |
|
|
| 55 | 130-3701010-21 |
Генератор 32.3701 в сборе Подробнее |
|
|
| 56 | 201499-П8 |
Болт Подробнее |
|
|
| 57 | Г250И1-3701216 |
Втулка распорная Подробнее |
|
|
| 58 | Г250-3701205 |
Кольцо контактное в сборе Подробнее |
|
|
| 59 | Г250-3701208 |
Шайба изоляционная Подробнее |
|
|
| 60 | 29.3701220 |
Катушка возбуждения Подробнее |
|
|
| 61 | Б-16 |
Шпонка Подробнее |
|
