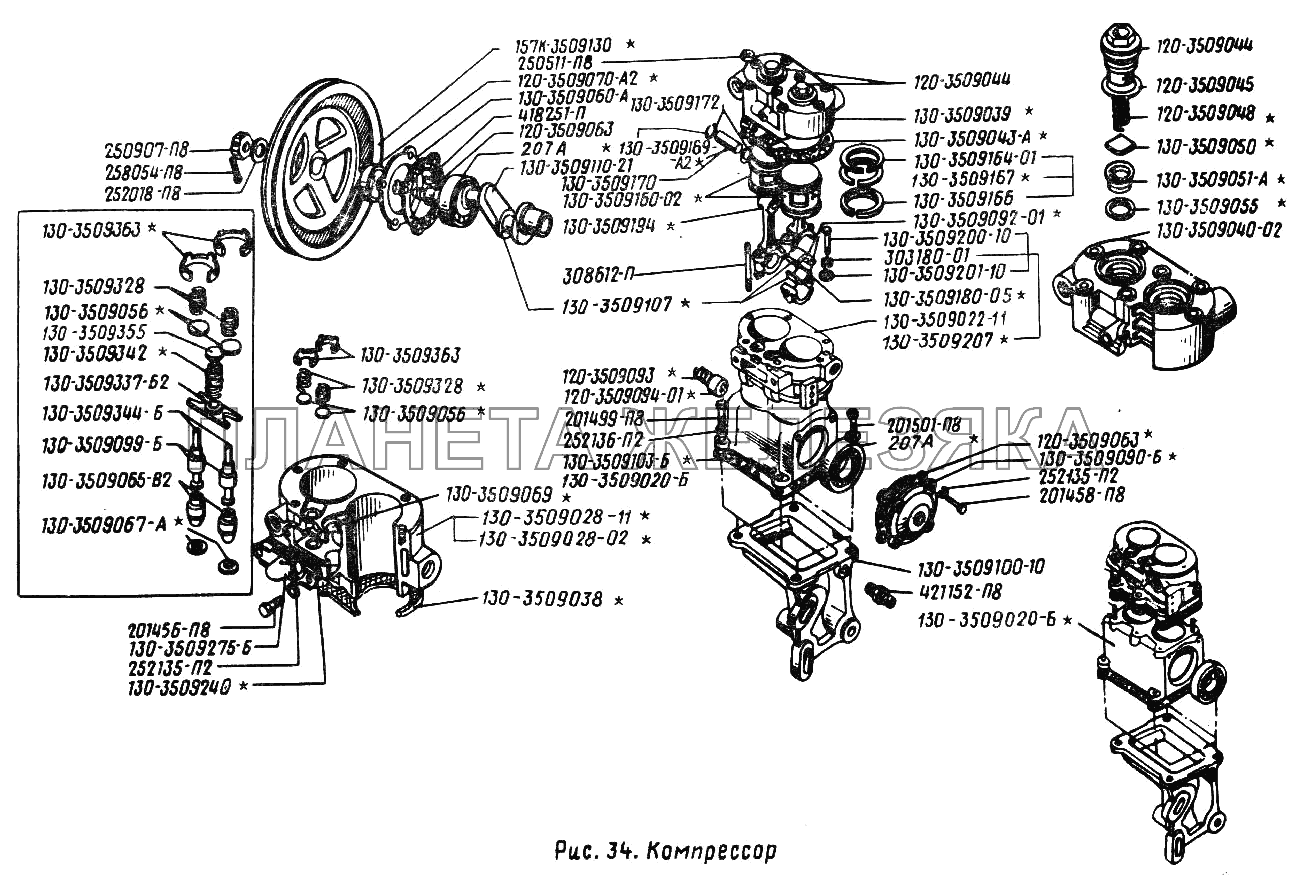

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 120-3509044 |
Пробка нагнетательного клапана Подробнее |
|
||
| 120-3509045 |
Прокладка пробки Подробнее |
|
||
| 120-3509048 |
Пружина нагнетательного клапана Подробнее |
|
||
| 120-3509063 |
Прокладка передней и задней крышек картера компрессора Подробнее |
|
||
| 120-3509070-А2 |
Манжета передней крышки картера в сборе Подробнее |
|
||
| 120-3509093 |
Пружина уплотнителя задней крышки Подробнее |
|
||
| 120-3509094-01 |
Уплотнитель задней крышки Подробнее |
|
||
 |
130-3509009-11 |
Компрессор Подробнее |
||
| 130-3509020-Б |
Картер компрессора Подробнее |
|
||
| 130-3509022-11 |
Блок-картер в сборе Подробнее |
|
||
| 130-3509028-02 |
Блок цилиндров Подробнее |
|
||
| 130-3509028-11 |
Блок цилиндров Подробнее |
|
||
 |
130-3509038 |
Прокладка блока цилиндров компрессора Подробнее |
||
| 130-3509039-03 |
Головка компрессора в сборе Подробнее |
|
||
| 130-3509039-03 |
Головка компрессора в сборе Подробнее |
|
||
| 130-3509039-03 |
Головка компрессора в сборе Подробнее |
|
||
| 130-3509040-02 |
Головка компрессора Подробнее |
|
||
| 130-3509043-А |
Прокладка головки блока цилиндров компрессора 0,8 мм Подробнее |
|
||
 |
130-3509050 |
Клапан нагнетательный Подробнее |
||
| 130-3509051-А |
Седло нагнетательного клапана Подробнее |
|
||
| 130-3509055 |
Прокладка седла нагнетательного клапана Подробнее |
|
||
| 130-3509056 |
Клапан впускной Подробнее |
|
||
| 130-3509060-А |
Крышка передняя Подробнее |
|
||
| 130-3509065-В2 |
Плунжер впускного клапана Подробнее |
|
||
| 130-3509067-А |
Кольцо уплотнительное плунжера впускного клапана Подробнее |
|
||
| 130-3509069 |
Седло впускного клапана Подробнее |
|
||
| 130-3509090-Б |
Крышка картера компрессора задняя Подробнее |
|
||
| 130-3509092-01 |
Вкладыш шатуна номинального размера Подробнее |
|
||
| 130-3509099-Б |
Гнездо штока впускного клапана Подробнее |
|
||
| 130-3509100-10 |
Крышка нижняя Подробнее |
|
||
| 130-3509103-Б |
Прокладка нижней крышки картера компрессора Подробнее |
|
||
| 130-3509107 |
Вал коленчатый с комплектом шатунных вкладышей Подробнее |
|
||
| 130-3509110-21 |
Вал коленчатый Подробнее |
|
||
| 130-3509160-02 |
Поршень номинального размера Подробнее |
|
||
| 130-3509164-01 |
Кольцо компрессионное Подробнее |
|
||
| 130-3509166-Р2 |
Кольцо маслосъемное увеличенное на 0,8 мм по диаметру Подробнее |
|
||
| 130-3509166-Р2 |
Кольцо маслосъемное увеличенное на 0,8 мм по диаметру Подробнее |
|
||
 |
130-3509167 |
Комплект поршневых колец на один компрессор номинального размера Подробнее |
||
| 130-3509169-А2 |
Палец поршневой со стопорами (комплект) Подробнее |
|
||
| 130-3509170 |
Палец поршневой Подробнее |
|
||
| 130-3509172 |
Кольцо пальца стопорное Подробнее |
|
||
| 130-3509180-05 |
Шатун компрессора с крышкой в сборе Подробнее |
|
||
| 130-3509194 |
Втулка верхней головки шатуна компрессора Подробнее |
|
||
| 130-3509200-10 |
Болт Подробнее |
|
||
| 130-3509201-10 |
Шайба замочная Подробнее |
|
||
| 130-3509207 |
Болт шатунный с гайкой и шайбой (комплект) Подробнее |
|
||
| 130-3509240 |
Прокладка патрубка подвода воздуха Подробнее |
|
||
| 130-3509275-Б |
Патрубок компрессора впускной Подробнее |
|
||
| 130-3509328 |
Пружина впускного клапана Подробнее |
|
||
| 130-3509337-Б2 |
Коромысло впускных клапанов Подробнее |
|
||
| 130-3509342 |
Пружина коромысла впускных клапанов Подробнее |
|
||
| 130-3509344-Б |
Шток впускного клапана Подробнее |
|
||
| 130-3509355 |
Направляющая пружины Подробнее |
|
||
| 130-3509363 |
Направляющая впускного клапана Подробнее |
|
||
| 157К-3509130 |
Шкив компрессора Подробнее |
|
||
| 201456-П8 |
Болт Подробнее |
|
||
| 201458-П8 |
Болт Подробнее |
|
||
| 201499-П8 |
Болт Подробнее |
|
||
| 201501-П8 |
Болт Подробнее |
|
||
| 207А | Подшипник коленчатого вала компрессора (120-3509113) |
|
||
| 250511-П8 |
Гайка Подробнее |
|
||
| 250907-П8 |
Гайка Подробнее |
|
||
| 252018-П8 |
Шайба Подробнее |
|
||
| 252135-П2 |
Шайба пружинная Подробнее |
|
||
| 252136-П2 |
Шайба пружинная Подробнее |
|
||
| 258054-П8 |
Шплинт Подробнее |
|
||
| 303180-01 |
Гайка Подробнее |
|
||
| 308612-П8 |
Шпилька Подробнее |
|
||
| 308612-П8 |
Шпилька Подробнее |
|
||
| 418251-П |
Шпонка сегментная Подробнее |
|
||
| 421152-П8 |
Штуцер Подробнее |
|
