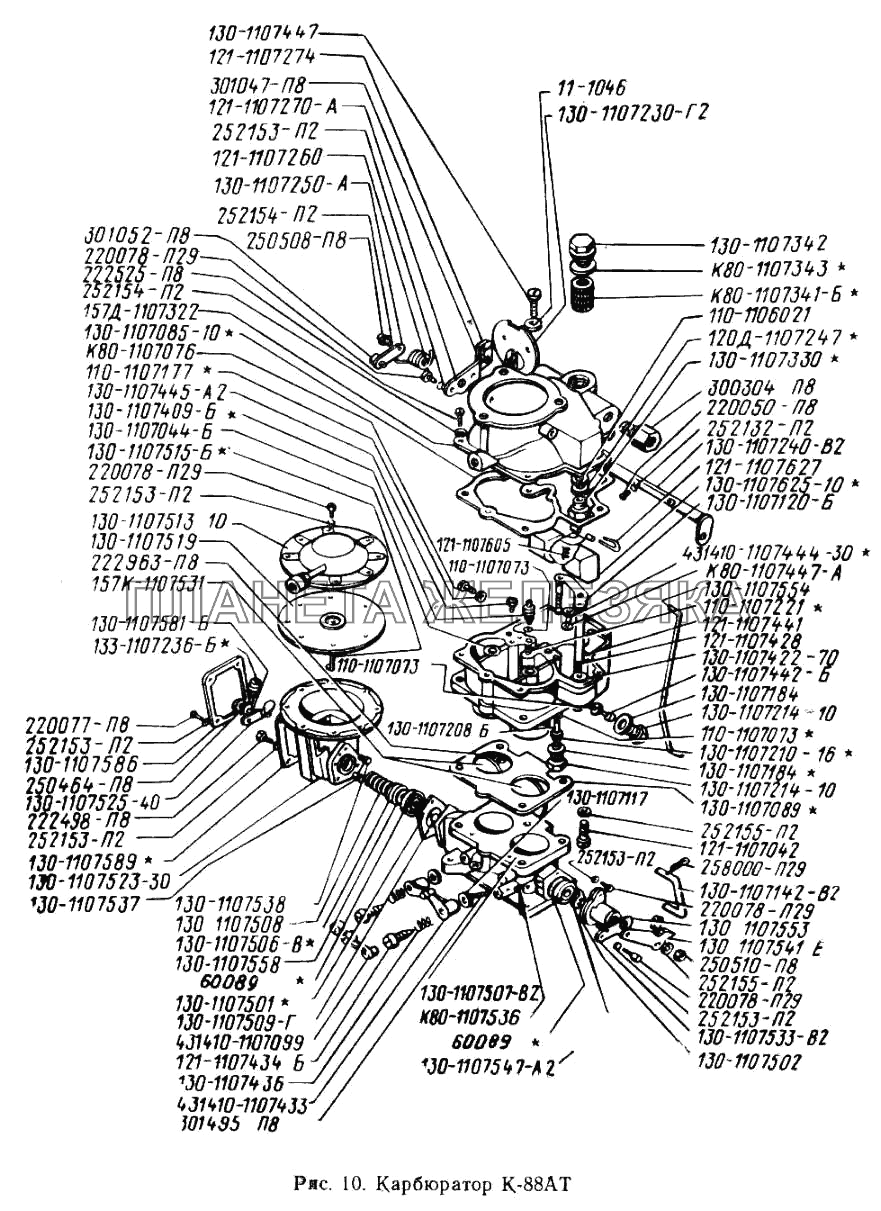

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 11-1046 | Прокладка |
|
||
| 110-1106021 |
Прокладка Подробнее |
|
||
| 110-1107073 |
Прокладка механического экономайзера и жиклера холостого хода Подробнее |
|
||
| 110-1107177 |
Прокладка Подробнее |
|
||
| 110-1107221 |
Игла насоса ускорения Подробнее |
|
||
| 120Д-1107247 |
Прокладка клапана подачи топлива Подробнее |
|
||
| 121-1107042 |
Болт крепления смесительной камеры Подробнее |
|
||
| 121-1107260 |
Пружина валика Подробнее |
|
||
| 121-1107270-А |
Кронштейн троса воздушной заслонки Подробнее |
|
||
| 121-1107274 |
Зажим троса Подробнее |
|
||
| 121-1107428 |
Клапан насоса ускорения шариковый впускной Подробнее |
|
||
| 121-1107434-Б |
Игла регулировочная холостого хода Подробнее |
|
||
| 121-1107441 |
Кольцо клапана запорное Подробнее |
|
||
| 121-1107605 |
Пружина Подробнее |
|
||
| 121-1107627 |
Ось рычажка поплавка Подробнее |
|
||
| 130-1107044-Б |
Диффузор малый Подробнее |
|
||
| 130-1107085-01 |
Прокладка корпуса поплавковой камеры Подробнее |
|
||
| 130-1107089 |
Прокладка корпуса смесительной камеры Подробнее |
|
||
| 130-1107117-10 |
Шайба уплотнительная Подробнее |
|
||
| 130-1107117-10 |
Шайба уплотнительная Подробнее |
|
||
| 130-1107120-Б |
Поршень насоса в сборе Подробнее |
|
||
| 130-1107142-В2 |
Тяга ускорительного насоса Подробнее |
|
||
| 130-1107184 |
Прокладка уплотнительная пробок Подробнее |
|
||
| 130-1107208-Б |
Толкатель экономайзера Подробнее |
|
||
| 130-1107210-16 |
Механический экономайзер в сборе Подробнее |
|
||
| 130-1107214-10 |
Пробка канала экономайзера Подробнее |
|
||
| 130-1107230-Г2 |
Заслонка воздушная в сборе Подробнее |
|
||
| 130-1107240-В2 |
Валик воздушной заслонки в сборе Подробнее |
|
||
| 130-1107250-А |
Рычаг воздушной заслонки в сборе Подробнее |
|
||
| 130-1107330 |
Клапан подачи топлива в сборе Подробнее |
|
||
| 130-1107330-02 |
Клапан подачи топлива Подробнее |
|
||
| 130-1107342 |
Пробка фильтра подачи топлива Подробнее |
|
||
| 130-1107409-Б |
Жиклер холостого хода Подробнее |
|
||
| 130-1107422-70 |
Корпус поплавковой камеры Подробнее |
|
||
| 130-1107436 |
Пружина иглы холостого хода Подробнее |
|
||
| 130-1107442-Б |
Жиклер полной мощности Подробнее |
|
||
| 130-1107445-А2 |
Жиклер воздушный Подробнее |
|
||
| 130-1107447 |
Винт Подробнее |
|
||
| 130-1107501 |
Прокладка корпуса диафрагменного механизма Подробнее |
|
||
| 130-1107502 |
Прокладка корпуса привода дроссельных заслонок карбюратора Подробнее |
|
||
| 130-1107506-В |
Манжета уплотнительная Подробнее |
|
||
| 130-1107507-В2 |
Корпус смесительной камеры Подробнее |
|
||
| 130-1107508 |
Пружина Подробнее |
|
||
| 130-1107509-Г |
Ось дроссельных заслонок с рычагом в сборе Подробнее |
|
||
| 130-1107513-10 |
Крышка Подробнее |
|
||
| 130-1107515-Б |
Диафрагма с тягой в сборе Подробнее |
|
||
| 130-1107519 |
Диск диафрагмы Подробнее |
|
||
| 130-1107523-30 |
Корпус диафрагменного механизма Подробнее |
|
||
| 130-1107525-40 |
Рычаг в сборе Подробнее |
|
||
| 130-1107533-В2 |
Корпус привода в сборе Подробнее |
|
||
| 130-1107537 |
Жиклер ограничителя вакуумный Подробнее |
|
||
| 130-1107538 |
Жиклер ограничителя воздушный Подробнее |
|
||
| 130-1107541-Е |
Рычаг привода Подробнее |
|
||
| 130-1107547-А2 |
Валик привода Подробнее |
|
||
| 130-1107553-10 |
Рычаг Подробнее |
|
||
| 130-1107553-10 |
Рычаг Подробнее |
|
||
| 130-1107554-10 |
Тяга рычага связи Подробнее |
|
||
| 130-1107554-10 |
Тяга рычага связи Подробнее |
|
||
| 130-1107558 |
Опора манжеты Подробнее |
|
||
| 130-1107581-Б |
Шайба рычага Подробнее |
|
||
| 130-1107586 |
Крышка ограничителя Подробнее |
|
||
| 130-1107589 |
Прокладка крышки ограничителя оборотов Подробнее |
|
||
| 130-1107625-10 |
Поплавок с рычагом в сборе Подробнее |
|
||
| 133-1107236-Б |
Пружина ограничителя Подробнее |
|
||
| 133-1107236-Б |
Пружина ограничителя Подробнее |
|
||
| 157Д-1107322 |
Корпус верхний Подробнее |
|
||
| 157К-1107531 |
Заслонка дроссельная Подробнее |
|
||
| 220050-П8 |
Винт Подробнее |
|
||
| 220077-П8 |
Винт Подробнее |
|
||
| 220078-П29 |
Винт Подробнее |
|
||
| 222498-П8 |
Винт Подробнее |
|
||
| 222525-П8 |
Винт Подробнее |
|
||
| 222963-П8 |
Винт Подробнее |
|
||
| 250464-П8 |
Гайка Подробнее |
|
||
| 250508-П8 |
Гайка Подробнее |
|
||
| 250510-П8 |
Гайка Подробнее |
|
||
| 252132-П2 |
Шайба пружинная Подробнее |
|
||
| 252153-П2 |
Шайба пружинная Подробнее |
|
||
| 252154-П2 |
Шайба пружинная Подробнее |
|
||
| 252155-П2 |
Шайба пружинная Подробнее |
|
||
| 258000-П29 |
Шплинт Подробнее |
|
||
| 300304-П8 |
Штуцер Подробнее |
|
||
| 301047-П8 |
Болт Подробнее |
|
||
| 301052-П8 |
Болт Подробнее |
|
||
| 301495-П8 |
Болт регулировочный Подробнее |
|
||
| 431410-1107099 |
Крышка пломбировочная Подробнее |
|
||
| 431410-1107433-10 |
Обойма пломбировочная Подробнее |
|
||
| 431410-1107433-10 |
Обойма пломбировочная Подробнее |
|
||
| 431410-1107444-30 |
Жиклер главный Подробнее |
|
||
| 60089 | Подшипник оси дроссельной заслонки (130-1107814-Б) |
|
||
| К80-1107076 |
Пробка Подробнее |
|
||
| К80-1107341-Б |
Сетка фильтра Подробнее |
|
||
| К80-1107343 |
Прокладка фильтра подачи топлива Подробнее |
|
||
| К80-1107447-А |
Прокладка главного жиклера Подробнее |
|
||
| К80-1107536 |
Пружина винта Подробнее |
|
||
| К80-П07341-Б |
Сетка фильтра подачи топлива Подробнее |
|
