| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/05168/73 |
Шайба пружинная Подробнее |
|
||
 |
14.1701084 |
Втулка промежуточная подшипников блока шестерен Подробнее |
||
| 14.1701086 |
Шайба упорная блока шестерен заднего хода в сборе Подробнее |
|
||
| 14.1701105 |
Вал вторичный коробки передач Подробнее |
|
||
| 14.1701131 |
Шестерня 3-й передачи вторичного вала Подробнее |
|
||
| 14.1701155 |
Каретка синхронизатора 2-й и 3-й передач Подробнее |
|
||
| 14.1701156 |
Каретка синхронизатора 4-й и 5-й передач Подробнее |
|
||
| 14.1701157 |
Кольцо фрикционное синхронизатора 2-й передачи Подробнее |
|
||
| 14.1701158 |
Кольцо фрикционное синхронизатора 4-й передачи Подробнее |
|
||
| 14.1701159 |
Кольцо фрикционное синхронизатора 5-й передачи Подробнее |
|
||
| 14.1701164 |
Кольцо фрикционное синхронизатора 3-й передачи Подробнее |
|
||
| 14.1701168 |
Шарик БV 7,938 мм Н Подробнее |
|
||
| 14.1701170 |
Пружина фиксирующего пальца синхронизатора Подробнее |
|
||
| 14.1701171 |
Сухарь фиксатора синхронизатора 4-й и 5-й передач Подробнее |
|
||
| 14.1701172 |
Палец блокирующий синхронизатора 2-й и 3-й передач Подробнее |
|
||
| 14.1701173 |
Палец блокирующий синхронизатора 4-й и 5-й передач Подробнее |
|
||
| 14.1701174 |
Палец фиксатора синхронизатора 2-й и 3-й передач Подробнее |
|
||
| 14.1701191 |
Пружина фиксатора синхронизатора 4-й и 5-й передач Подробнее |
|
||
| 14.1701200 |
Крышка заднего подшипника вторичного вала в сборе Подробнее |
|
||
| 14.1701201 |
Крышка заднего подшипника вторичного вала с сальником в сборе Подробнее |
|
||
| 14.1701290 |
Кольцо конусное шестерни 3-й передачи Подробнее |
|
||
| 870029-П |
Болт крепления шайбы в сборе Подробнее |
|
||
| 870030-П29 |
Болт крепления шайбы Подробнее |
|
||
| 870764-П |
Штифт болта крепления шайбы Подробнее |
|
||
| 870862-П29 |
Шайба стопорная оси блока шестерен заднего хода Подробнее |
|
||

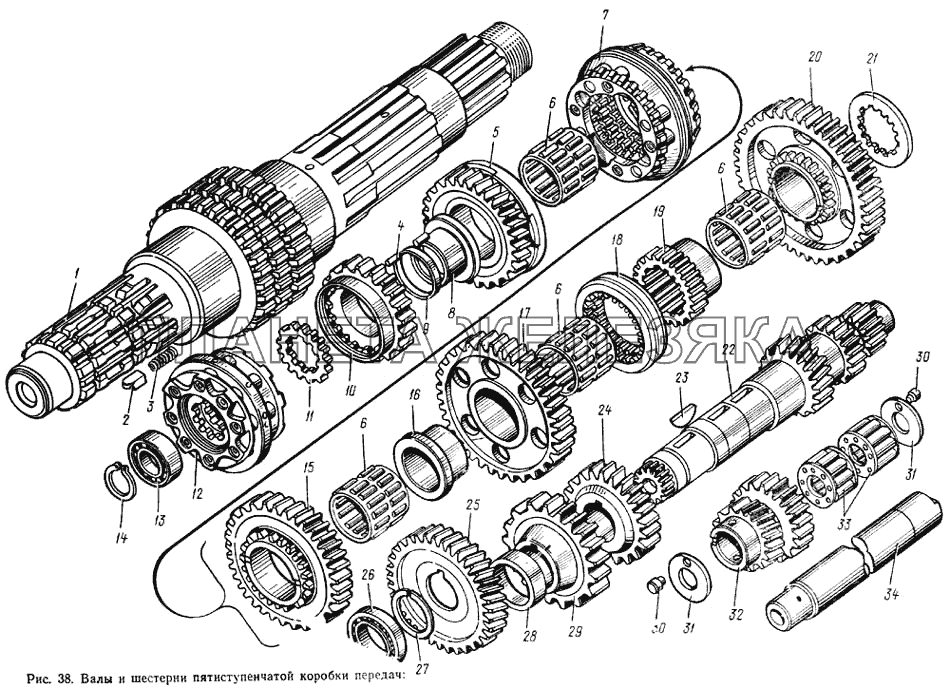

| 1 | 14.1701100 |
Вал вторичный коробки передач в сборе Подробнее |
|
|
| 2 | 14.1701145 |
Шпонка замковая упорной шайбы шестерни 4-й передачи Подробнее |
|
|
| 3 | 14.1701146 |
Пружина замковой шпонки Подробнее |
|
|
| 4 | 14.1701285 |
Ролик подшипника шестерни передач Подробнее |
|
|
 |
5 | 14.1701130 |
Шестерня 3-й передачи вторичного вала в сборе Подробнее |
|
| 6 | 14.1701208 |
Роликоподшипник Подробнее |
|
|
 |
7 | 14.1701150 |
Синхронизатор 2-й и 3-й передач в сборе Подробнее |
|
| 8 | 14.1701139 |
Втулка шестерни 4-й передачи вторичного вала Подробнее |
|
|
| 9 | 14.1701143 |
Втулка промежуточная роликов шестерни 4-й передачи Подробнее |
|
|
 |
10 | 14.1701115 |
Шестерня 4-й передачи вторичного вала Подробнее |
|
| 11 | 14.1701144 |
Шайба упорная шестерни 4-й передачи вторичного вала Подробнее |
|
|
 |
12 | 14.1701151 |
Синхронизатор 4-й и 5-й передач в сборе Подробнее |
|
| 13 | 14.1701190-01 |
Роликоподшипник вторичного вала передний Подробнее |
|
|
| 14 | 14.1701067 |
Кольцо переднего подшипника Подробнее |
|
|
| 15 | 14.1701127 |
Шестерня 2-й передачи вторичного вала Подробнее |
|
|
 |
16 | 14.1701278 |
Втулка шестерни заднего хода вторичного вала Подробнее |
|
 |
17 | 14.1701140 |
Шестерня заднего хода вторичного вала Подробнее |
|
| 18 | 14.1701280 |
Муфта включения 1-й передачи и заднего хода Подробнее |
|
|
| 19 | 14.1701282 |
Втулка шестерни 1-й передачи Подробнее |
|
|
| 20 | 14.1701112 |
Шестерня 1-й передачи вторичного вала Подробнее |
|
|
 |
21 | 14.1701122 |
Шайба упорная шестерни 1-й передачи Подробнее |
|
| 22 | 14.1701048 |
Вал промежуточный коробки передач Подробнее |
|
|
| 23 | 870823-П2 |
Шпонка сегментная Подробнее |
|
|
| 24 | 14.1701051 |
Шестерня 3-й передачи промежуточного вала Подробнее |
|
|
| 25 | 14.1701056 |
Шестерня привода промежуточного вала Подробнее |
|
|
| 26 | 14.1701066-01 |
Роликоподшипник промежуточного вала передний Подробнее |
|
|
| 27 | 14.1701063 |
Кольцо шестерен промежуточного вала Подробнее |
|
|
| 28 | 14.1701062 |
Втулка распорная шестерен 4-й передачи и привода промежуточного вала Подробнее |
|
|
 |
29 | 14.1701055 |
Шестерня 4-й передачи промежуточного вала Подробнее |
|
| 30 | 14.1701088 |
Штифт упорной шайбы блока шестерен заднего хода Подробнее |
|
|
| 31 | 14.1701087 |
Шайба упорная блока шестерен заднего хода Подробнее |
|
|
 |
32 | 14.1701082 |
Блок шестерен заднего хода Подробнее |
|
| 33 | 14.1701083 |
Роликоподшипник блока шестерен заднего хода Подробнее |
|
|
| 34 | 14.1701092 |
Ось блока шестерен заднего хода Подробнее |
|
